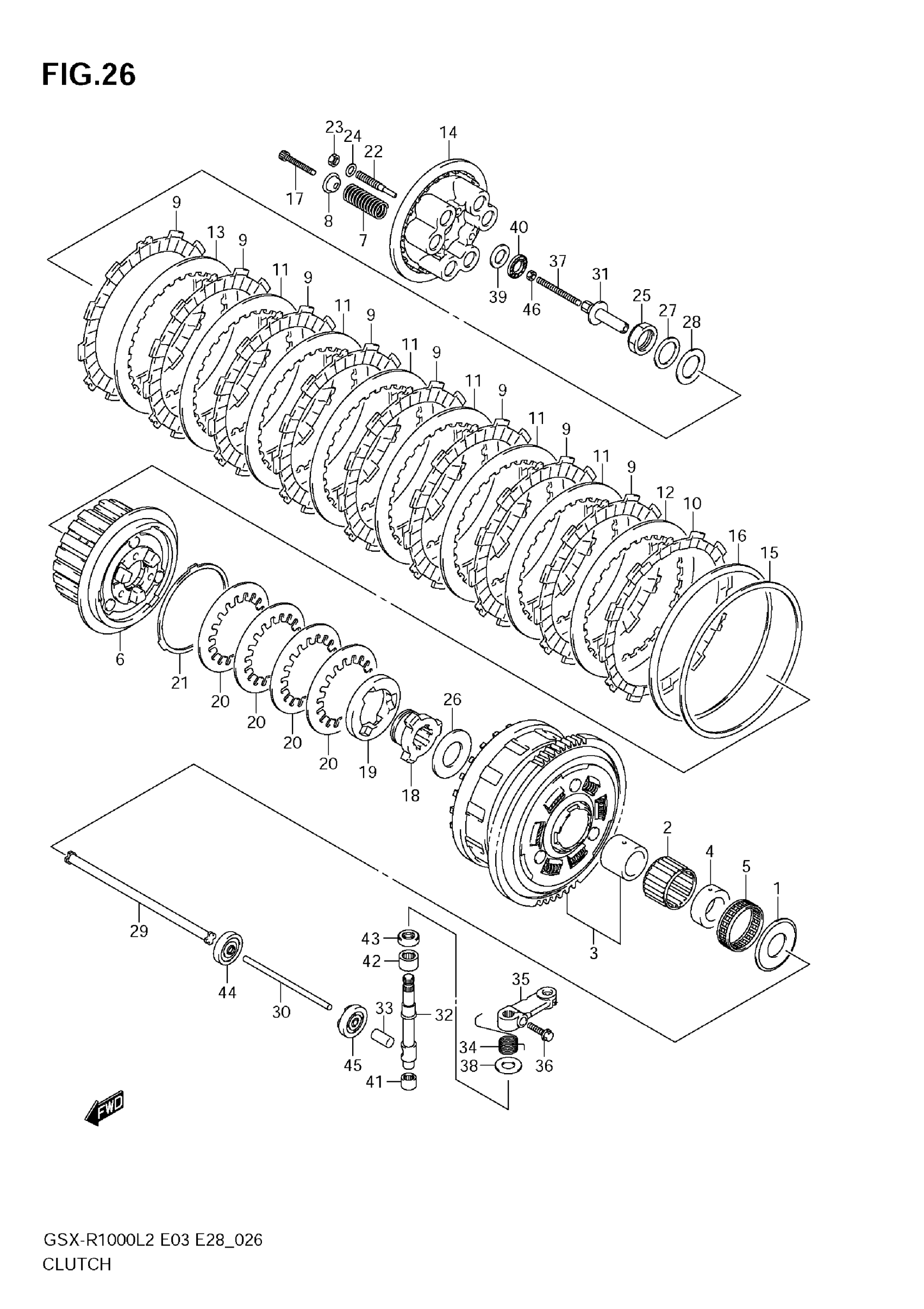

2012 Suzuki GSX-R1000L2 Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 2012 Suzuki GSX-R1000L2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Suzuki GSX-R1000L2 Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WASHER (25X54X2.4)

09160-25073

1

$15.75

In stock

2

BEARING (35X40X26.8)

09263-35015

1

$30.38

In stock

3

1

$577.12

In stock

4

1

$46.80

In stock

5

BEARING (35X40X12)

09263-35045

1

$25.43

In stock

6

HUB, CLUTCH SLEEVE

21410-41G40

1

$259.70

In stock

7

SPRING, CLUTCH

21413-47H10

6

$12.10

In stock

8

WASHER, CLUTCH SPRING

21414-29F00

6

$6.41

In stock

9

8

$28.77

In stock

10

1

$37.43

In stock

11

1

$19.72

In stock

12

PLATE, CLUTCH DRIVEN NO.2 | T:2.3

21451-47H10

1
Out of stock

13

1

$20.37

In stock

14

DISC, CLUTCH PRESSURE

21462-41G10

1

$89.50

In stock

15

SEAT,WAVE WASHER

21471-02F20

1

$19.60

In stock

16

1

$28.17

In stock

17

BOLT, CLUTCH SPRING

21482-41G10

6

$3.35

In stock

18

CAM,CLUTCH DRIVE

21611-41G20

1

$158.50

In stock

19

CAM,CLUTCH DRIVEN

21612-41G20

1

$133.88

In stock

20

4

$15.21

In stock

21

1

$17.53

In stock

22

3

$13.52

In stock

23

3

$2.92

In stock

24

SHIM (8.8X14X1)

09181-08139

3

$2.07

In stock

25

NUT

09159-24010

1

$12.79

In stock

26

.WASHER (25X50X2.5)

09160-25056

1

$11.40

In stock

27

WASHER (25X41X2.5)

09160-25077

1

$11.38

In stock

28

WASHER

09164-24008

1

$5.00

In stock

29

ROD, CLUTCH

23110-27A00

1

$21.62

In stock

30

ROD, CLUTCH PUSH, LH

23111-47H00

1

$21.88

In stock

31

PIECE,CLUTCH PUSH

23121-41G30

1

$64.45

In stock

32

1

$64.22

In stock

33

CAP, CLUTCH PUSH ROD

23123-41G00

1

$10.90

In stock

34

1

$3.24

In stock

35

ARM, CLUTCH RELEASE

23271-41G31

1

$64.42

In stock

36

BOLT (6X20)

09103-06223

1

$2.68

In stock

37

SCREW (6X73)

09134-06015

1

$6.71

In stock

38

WASHER (10.5X24X1)

09160-10020

1

$2.23

In stock

39

WASHER (15.5X28X1)

09160-15045

1

$3.77

In stock

40

BEARING (15X28X2)

09263-15003

1

$8.03

In stock

41

BEARING (10X14X10)

09263-10014

1

$13.10

In stock

42

BEARING (12X18X12)

09263-12027

1

$7.08

In stock

43

OIL SEAL (10X20X6)

09282-10012

1

$7.73

In stock

44

OIL SEAL (6X34X10.5)

09283-06010

1

$16.28

In stock

45

OIL SEAL (10X17X5)

09285-10004

1
Out of stock

46

NUT

08310-0006A

1
Out of stock
