1977 Yamaha GS300A Steering Gate Diagram

← All diagrams

Find the part on the Steering Gate diagram for your 1977 Yamaha GS300A, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

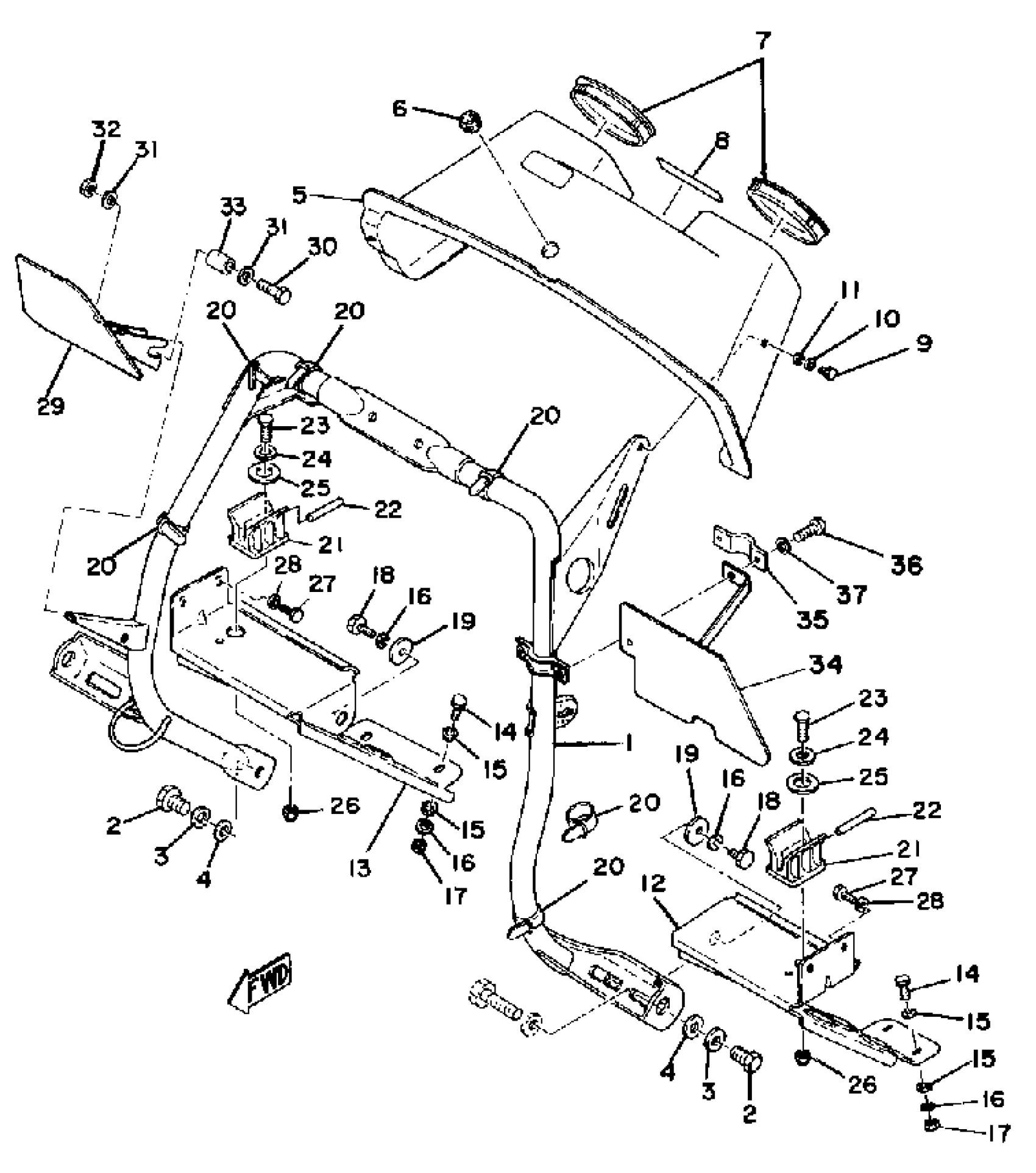

1977 Yamaha GS300A Steering Gate Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STEERING GATE

(884-23870-00-00)

1
Out of stock

2

BOLT, HEXAGON

97027-08018-00

—

$1.62

In stock

3

WASHER, PLATE (1E7)

90201-08624-00

—
Out of stock

4

WASHER, LOCK 2

(861-23895-00-00)

1
Out of stock

5

PANEL, INSTRUMENT

898-77711-00-00

1
Out of stock

6

GROMMET (462)

90480-13018-00

1

$6.25

In stock

7

ORMNT, INSTR PNL 1

(861-77715-00-00)

1
Out of stock

8

INDICATOR 4

888-77744-00-00

1
Out of stock

9

BOLT, HEXAGON

(97306-05012-00)

1
Out of stock

10

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

11

WASHER(1RW)

92907-05600-00

1
Out of stock

12

FOOTREST 1

(8E3-27411-00-00)

1
Out of stock

13

FOOTREST 2

(8E3-27421-00-00)

1
Out of stock

14

SCREW, PAN

98507-06014-00

1

$6.18

In stock

15

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

16

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

17

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

18

BOLT (661)

97013-06012-00

—

$4.71

In stock

19

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

20

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

21

CLAMP 3

878-77137-01-00

1
Out of stock

22

STOPPER

878-77188-00-00

1
Out of stock

23

UNAVAILABLE IN PRICE BOOK

97301-06108-00

1
Out of stock

24

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

25

WASHER, PLATE

90201-15239-00

1
Out of stock

26

NUT, NYLON

95707-06300-00

—

$3.20

In stock

27

BOLT, HEXAGON

97313-05016-00

1
Out of stock

28

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

29

SHIELD, HEAT

(8E6-23892-00-00)

1
Out of stock

30

BOLT, HEXAGON

(97301-08038-00)

1
Out of stock

31

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

32

NUT(6L2)

95333-08600-00

—

$3.20

In stock

33

COLLAR

(90387-08597-00)

1
Out of stock

34

DEFLECTOR 1

(8E6-12631-01-00)

1
Out of stock

35

CLAMP

(90465-10107-00)

1
Out of stock

36

BOLT, HEXAGON

97017-06016-00

—

$6.18

In stock

37

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock
