2000 Yamaha GP800 (GP800Y) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 2000 Yamaha GP800 (GP800Y), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

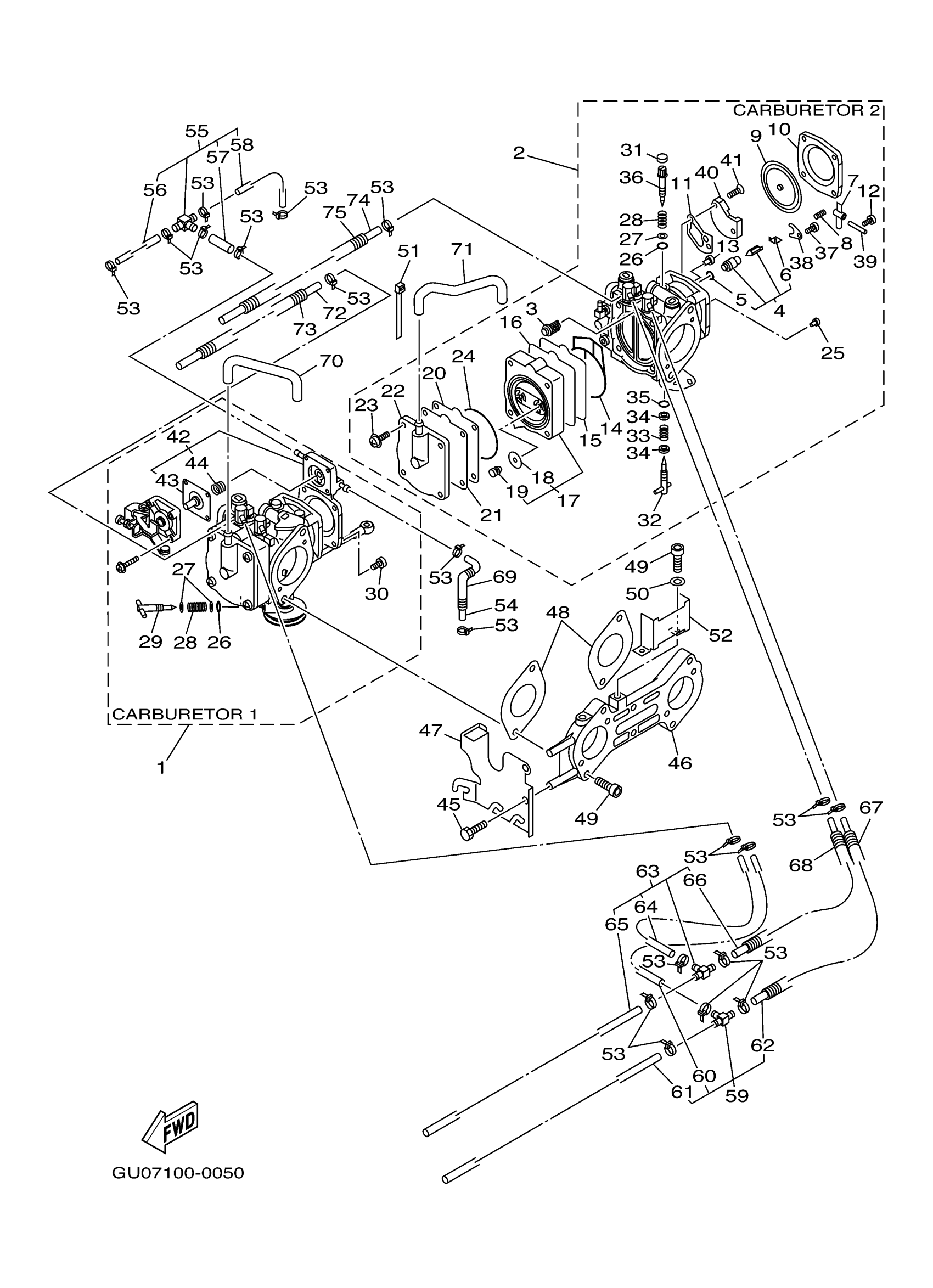

2000 Yamaha GP800 (GP800Y) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY 1

66E-14301-13-00

1
Out of stock

2

CARBURETOR ASSY 2

66E-14302-13-00

1
Out of stock

3

. STRAINER

6R7-14569-00-00

1

$15.49

In stock

4

NEEDLE

64T-14916-01-00

1

$49.49

In stock

5

O-RING

8F2-14147-00-00

1
Out of stock

6

CLIP

7EG-14159-00-00

1

$4.57

In stock

7

. ARM, FLOAT

6K8-14547-01-00

1

$7.56

In stock

8

. SPRING

6R7-14253-00-00

1

$2.59

In stock

9

. DIAPHRAGM, PUMP

6R7-14541-00-00

1

$26.99

In stock

10

. BODY, PUMP 1

6R7-14542-00-00

1

$56.49

In stock

11

. GASKET

6K8-14536-11-00

1

$8.70

In stock

12

. SCREW

6K8-14503-02-00

1
Out of stock

13

JET, MAIN (#150)

3G2-14231-30-A0

1

$10.72

In stock

13

JET, MAIN (#150)

3G2-14231-30-A0

1

$10.72

In stock

14

. O-RING

66E-14563-01-00

1

$66.99

In stock

15

. DIAPHRAGM

66E-24471-00-00

1

$32.99

In stock

16

. DIAPHRAGM

66E-24411-00-00

1

$39.98

In stock

17

BODY 2

66E-24413-01-00

1

$117.49

In stock

18

.. VALVE, CHECK 1

66E-24362-00-00

1

$7.38

In stock

19

.. BUSH, FUEL PUMP

65U-24492-00-00

1

$16.62

In stock

20

. VALVE, CHECK

66E-24421-00-00

1

$36.49

In stock

21

. GASKET, FUEL PUMP 1

66E-24431-00-00

1

$16.99

In stock

22

. COVER

66E-24452-00-00

1
Out of stock

23

. SCREW, PAN HEAD

90157-05M17-00

1
Out of stock

24

. O-RING

66E-14564-01-00

1

$38.99

In stock

25

JET, MAIN (# 90)

830-14231-18-00

—

$13.06

In stock

26

. O-RING

6K8-14562-00-00

1

$1.91

In stock

27

WASHER,NEEDLE

812-14235-00-00

1
Out of stock

28

SPRING, THROTTLE VALVE

68V-14331-00-00

1
Out of stock

29

. SCREW, ADJUST

66E-14521-00-00

1
Out of stock

30

SCREW, PAN HEAD(3YL)

98580-05014-00

1

$6.99

In stock

31

. CAP, CARBURETOR

6K8-14471-10-00

1

$8.75

In stock

32

. SCREW, PILOT ADJUSTING

66E-14211-00-00

1
Out of stock

33

. SPRING

6K8-14589-00-00

1

$4.62

In stock

34

WASHER, NEEDLE

822-14235-00-00

—

$4.14

In stock

35

O-RING

583-14561-00-00

—

$4.74

In stock

36

. PLATE, NEEDLE FITTING

6K8-14946-10-00

1

$29.49

In stock

37

. SCREW

6M6-14503-00-00

1

$5.93

In stock

38

. PLATE

6K8-14527-11-00

1

$11.49

In stock

39

. PIN, FLOAT

439-14186-00-00

1

$12.49

In stock

40

. BODY 1

66E-24412-00-00

1
Out of stock

41

SCREW, STOP

6K8-14523-12-00

1
Out of stock

42

. COVER, CARBURETOR

66E-14280-00-00

1

$390.99

In stock

43

.. DIAPHRAGM ASSY

66E-14170-00-00

1
Out of stock

44

.. SPRING

66E-14286-00-00

1
Out of stock

45

BOLT

90101-06M25-00

1
Out of stock

46

PLATE

66E-14243-00-00

1
Out of stock

47

BRACKET 1

66E-14291-00-00

1
Out of stock

48

. GASKET

66E-14398-00-00

1

$28.50

In stock

49

BOLT, HOLDING

66E-14162-00-00

1

$13.99

In stock

50

WASHER, SPRING

90204-06M01-00

1
Out of stock

51

CLIP

4KM-14137-00-00

—

$5.26

In stock

52

PLATE

66E-14146-00-00

1

$38.99

In stock

53

CLIP, PIPE

35H-14139-00-00

—
Out of stock

54

HOSE, VACUUM SENSING 5

68V-13534-00-00

1
Out of stock

55

PIPE, JOINT 1

66E-24376-00-00

1
Out of stock

56

. HOSE

90445-07M78-00

1
Out of stock

57

. HOSE

90445-07M42-00

1
Out of stock

58

. HOSE

90445-07M79-00

1
Out of stock

59

PIPE, JOINT 3

66E-24377-00-00

1
Out of stock

60

. HOSE

90445-10MH0-00

1
Out of stock

61

. HOSE

90445-10MH1-00

1
Out of stock

62

. HOSE

90445-10MH2-00

1

$34.99

In stock

63

PIPE, JOINT 4

66E-24378-00-00

1
Out of stock

64

. HOSE

90445-10MH3-00

1

$27.99

In stock

65

. HOSE

90445-10MH4-00

1
Out of stock

66

. HOSE

90445-10MH5-00

1
Out of stock

67

HOSE

90446-14M98-00

1
Out of stock

68

HOSE

90446-14M99-00

1

$15.99

In stock

69

HOSE

90446-10MA2-00

1

$16.99

In stock

70

PIPE 4

66E-24314-00-00

1

$36.49

In stock

71

PIPE 5

66E-24315-00-00

1

$45.49

In stock

72

HOSE

90446-07M96-00

1

$11.49

In stock

73

HOSE

90446-10MA0-00

1

$16.99

In stock

74

HOSE

90446-07M97-00

1

$11.49

In stock

75

HOSE

90446-10MA1-00

1

$22.99

In stock
