1970 Yamaha G6S (G6S) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1970 Yamaha G6S (G6S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

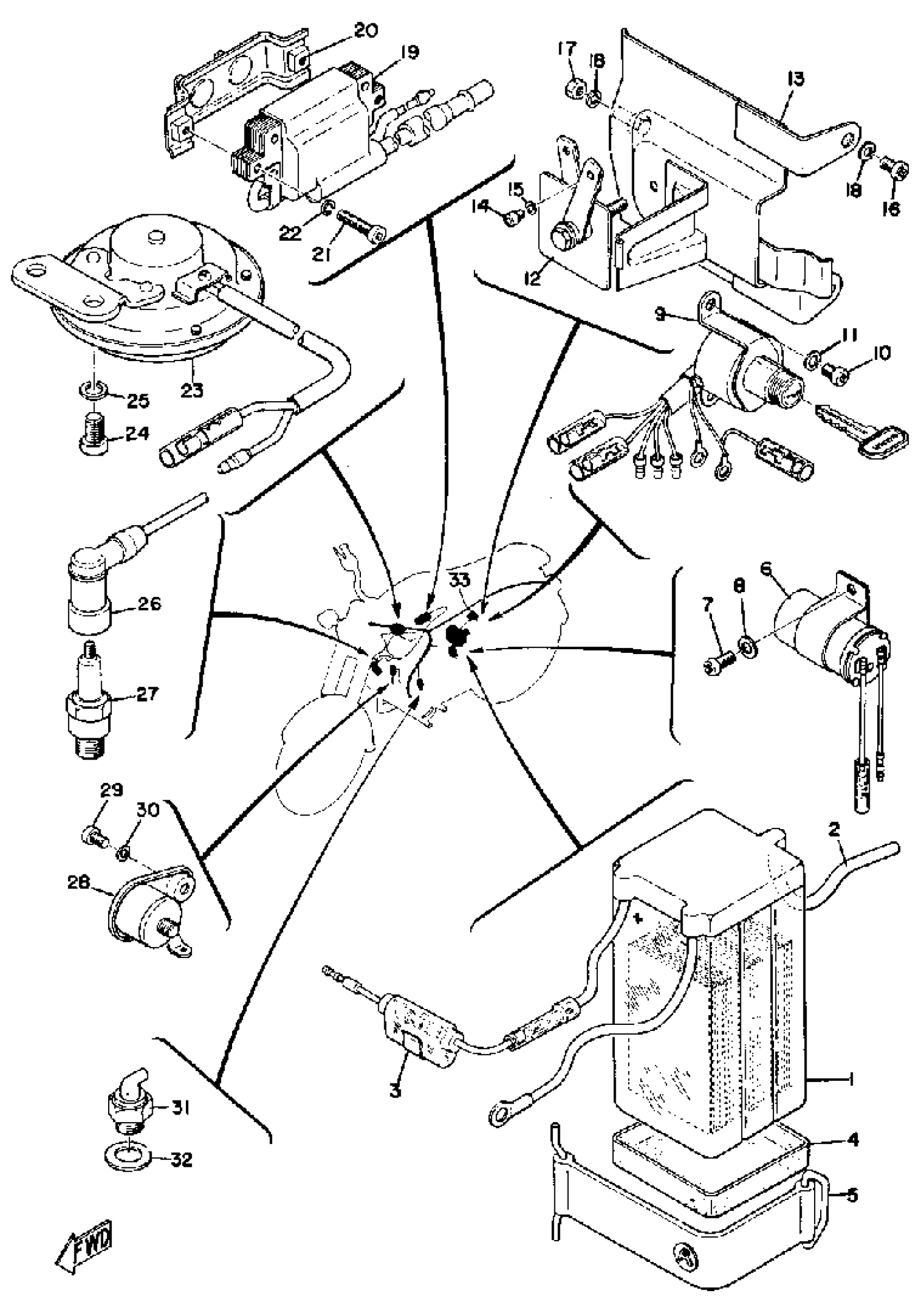

1970 Yamaha G6S (G6S) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAP, BATTERY

(104-82111-20-00)

1
Out of stock

1

FUSE

1A0-82151-00-00

1
Out of stock

1

FUSE

1A0-82151-00-00

1
Out of stock

1

6N4A4D YUASA BATTERY

6N4-A4DY0-00-00

1
Out of stock

2

PIPE,BREATHER

2RH-21826-00-00

1
Out of stock

3

FUSE HOLDER ASSY

55K-82150-02-00

1

$30.99

In stock

4

SEAT, BATTERY

(104-82122-00-00)

1
Out of stock

5

BAND, BATTERY

(164-82131-00-00)

1
Out of stock

6

FLASHER RELAY ASSEMBLY

(115-83350-62-00)

1
Out of stock

7

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

MAIN SWITCH ASSEMBLY

(232-82508-20-00)

1
Out of stock

10

SCREW PAN HEAD

98580-06010-00

1

$6.17

In stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

RECTIFIER ASSEMBLY

(127-81970-40-00)

1
Out of stock

13

PLATE, RECTIFR FTNG

(220-81975-00-00)

1
Out of stock

14

SCREW, PAN HEAD (713)

98580-04008-00

—

$4.54

In stock

15

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

16

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

17

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

18

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

19

IGNITION COIL ASSEMBLY

206-82310-41-00

1
Out of stock

20

HOLDER, COIL FTNG

(206-82312-01-00)

1
Out of stock

21

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

22

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

23

HORN

(122-83371-11-00)

1
Out of stock

24

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

27

B7HS NGK 4PK

B7H-S0000-00-00

1

$4.95

In stock

28

STOPSWITCHASSY

122-82530-02-00

1
Out of stock

29

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

30

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

31

NEUTRAL SWITCH ASSEMBLY

(146-82540-01-00)

1
Out of stock

32

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

33

WIRE HARNESS ASSEMBLY

(232-82590-21-00)

1
Out of stock
