CARBURETOR

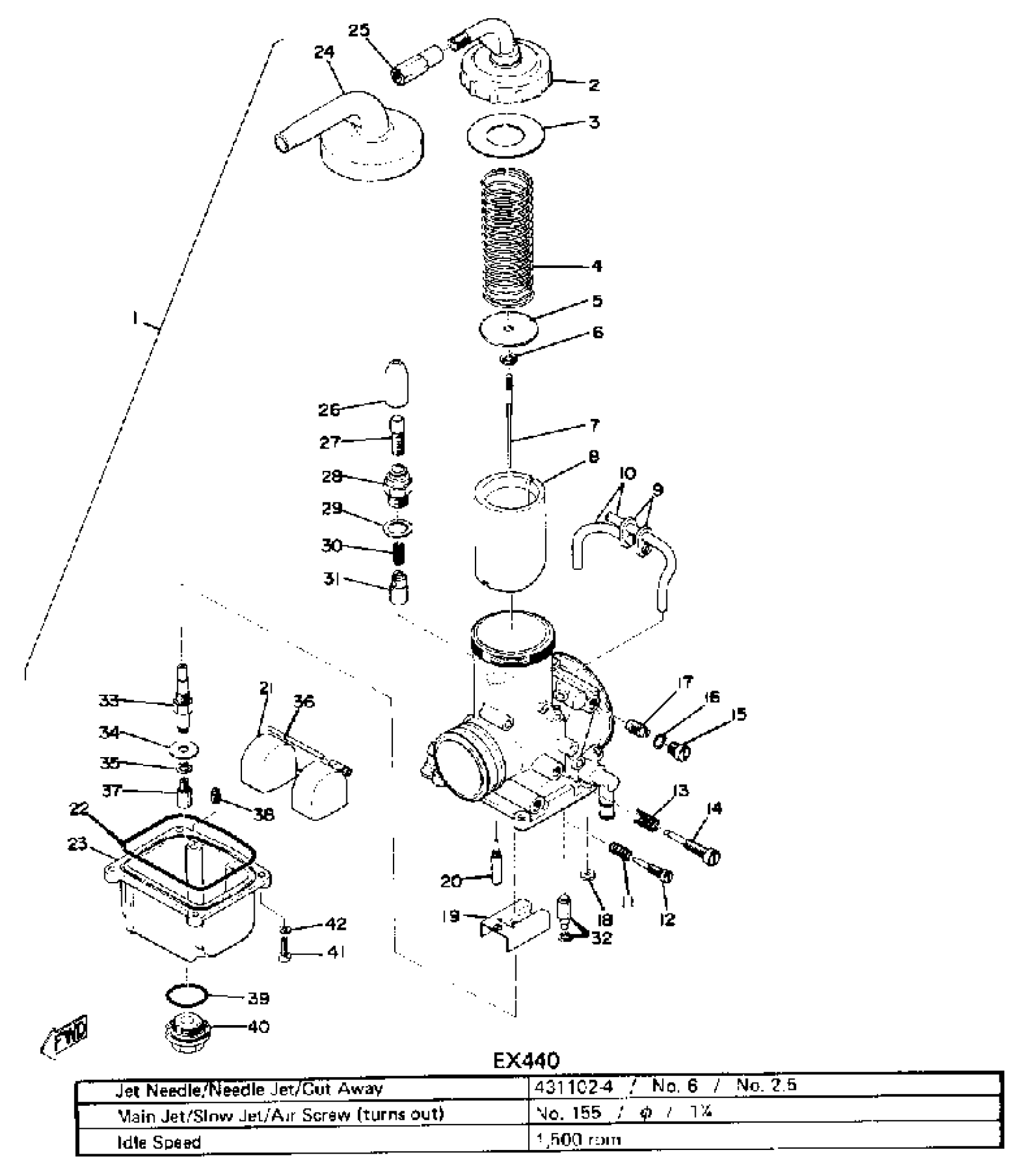

1976 Yamaha EX440 Carburetor Diagram
Find the part on the Carburetor diagram for your 1976 Yamaha EX440, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
CARBURETOR ASSEMBLY 1
(8A5-14101-00-00)
1
CARBURETOR ASSEMBLY 1
(8A6-14101-00-00)
2
. TOP, MIXING CHAMBER
8A6-14158-00-00
3
GASKET
(8A6-14126-01-00)
4
SPRING, COMPRESSION
(90501-16401-00)
5
PLATE
(8A6-14146-00-00)
6
CLIP BAR
(371-14929-60-00)
7
NEEDLE
(8A6-14916-00-00)
7
NEEDLE
(8A6-14916-00-00)
8
. VALVE, THROTTLE
8A6-14970-01-00
9
BUSH
(8A6-14998-00-00)
10
NET, FILTER
(8A6-14994-01-00)
11
. SPRING, COMPRESSION
90501-07398-00
12
SCREW, PILOT
(8A6-14923-00-00)
13
SPRING, COMPRESSION
(90501-10399-00)
14
SCREW, THROTTLE
(8A6-14922-00-00)
15
SCREW
(845-14567-00-00)
16
. WASHER
838-14597-00-00
17
JET, MAIN #100
(888-14516-00-00)
17
JET, MAIN #190
(888-14516-90-00)
18
O-RING
(8A6-14147-00-00)
19
CLIP
(8A6-14919-01-00)
20
JET
(8A6-14948-05-00)
20
JET
(8A6-14948-06-00)
20
. JET
8A6-14948-07-00
20
. JET
8A6-14948-08-00
20
. JET
8A6-14948-09-00
21
FLOAT
(8A6-14985-00-00)
22
. O-RING
93210-72310-00
23
BODY, FLOAT CHAMBER
(8A6-14980-00-00)
24
CAP
(8A6-14169-00-00)
25
ADJUSTER, CABLE
(8A6-14576-00-00)
26
COVER
(8A6-14967-00-00)
29
. WASHER, PLATE
90201-12581-00
30
. SPRING, COMPRESSION
90501-07400-00
33
JET, NEEDLE
(8A6-14947-01-00)
34
WASHER, PLATE
(90201-07580-00)
35
CLIP
(8A6-14159-00-00)
36
PIN, FLOAT ARM
(371-14548-60-00)
37
. JET, MAIN #125
8A6-14516-25-00
37
. JET, MAIN #130
8A6-14516-30-00
37
. JET, MAIN #135
8A6-14516-35-00
37
. JET, MAIN #140
8A6-14516-40-00
37
. JET, MAIN #145
8A6-14516-45-00
37
. JET, MAIN #150
8A6-14516-50-00
37
. JET, MAIN #155
8A6-14516-55-00
37
. JET, MAIN #160
8A6-14516-60-00
37
. JET, MAIN #165
8A6-14516-65-00
37
. JET, MAIN #170
8A6-14516-70-00
37
. JET, MAIN #175
8A6-14516-75-00
37
. JET, MAIN #180
8A6-14516-80-00
37
. JET, MAIN #185
8A6-14516-85-00
37
JET, MAIN #190
(8A6-14516-90-00)
37
JET, MAIN #195
(8A6-14516-95-00)
37
. JET, MAIN #200
8A6-14517-00-00
37
JET, MAIN #205
(8A6-14517-05-00)
37
JET, MAIN #210
(8A6-14517-10-00)
37
JET, MAIN #215
(8A6-14517-15-00)
37
JET, MAIN #220
(8A6-14517-20-00)
37
JET, MAIN #225
(8A6-14517-25-00)
37
. JET, MAIN #230
8A6-14517-30-00
38
. JET, PILOT AIR
8A6-14949-39-00
40
. ROD
8M7-14992-00-00
