2001 Yamaha ET410TRF 8BY8 Shroud Diagram

← All diagrams

Find the part on the Shroud diagram for your 2001 Yamaha ET410TRF 8BY8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

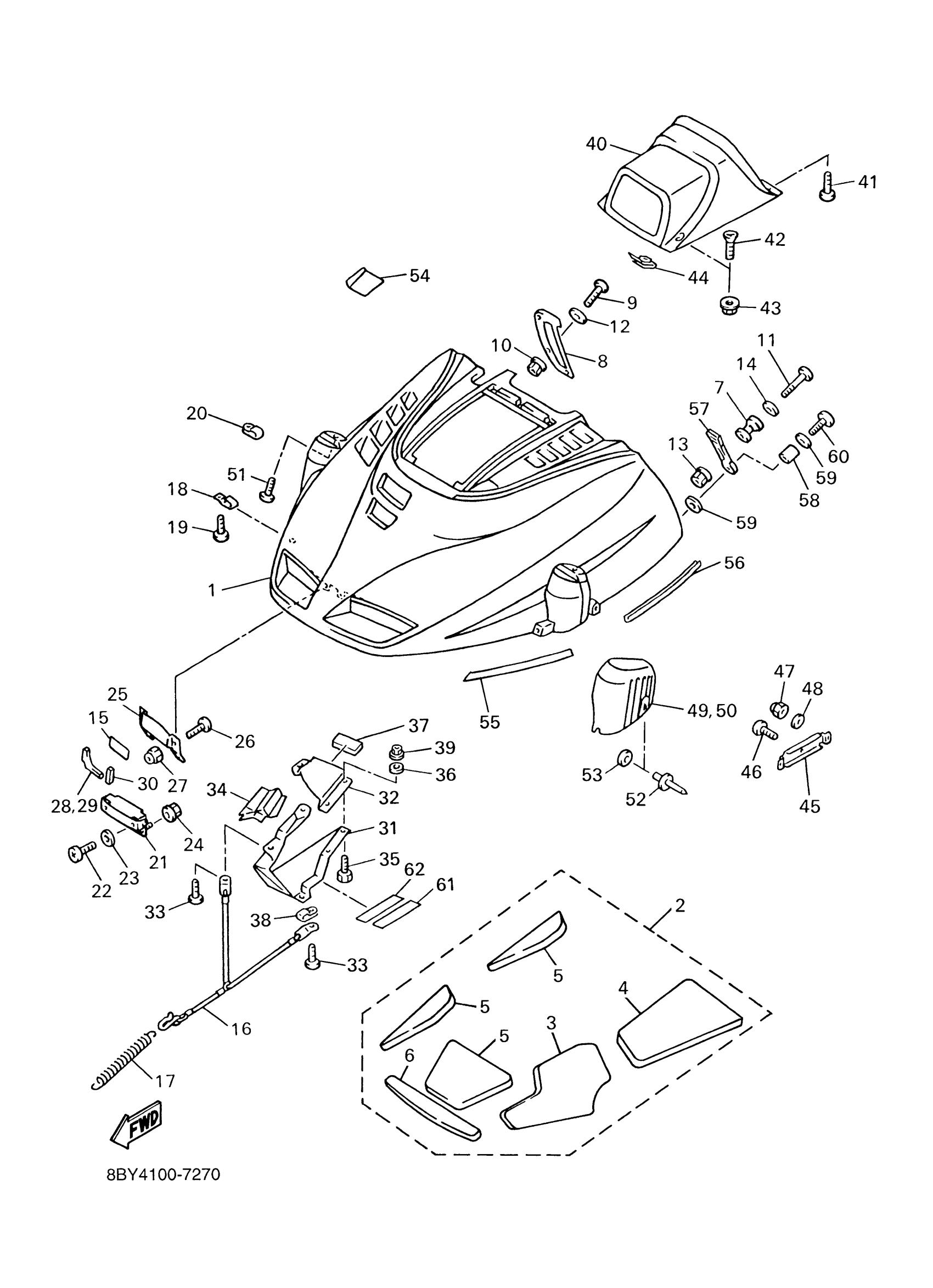

2001 Yamaha ET410TRF 8BY8 Shroud Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD

8BY-77111-30-00

1
Out of stock

2

LINING SET

8BY-W7726-01-00

1
Out of stock

3

. LINING, SHROUD 2

89X-77262-00-00

1
Out of stock

4

LINING, SHROUD 3

89X-77263-00-00

1
Out of stock

5

. LINING, SHROUD 1

88R-77261-00-00

1
Out of stock

6

. LINING, SHROUD 4

89X-77264-00-00

1
Out of stock

7

. HOLDER, LATCH

8M6-77175-00-00

1

$12.72

In stock

8

PROTECTOR 5

89X-77555-00-00

1
Out of stock

9

SCREW, BINDING

98907-06014-00

1

$5.60

In stock

10

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

11

SCREW, BINDING

98907-06035-00

1

$7.48

In stock

12

WASHER PLATE 626441880000

90202-06007-00

1

$2.35

In stock

13

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

14

WASHER, PLATE

90201-06557-00

1

$2.75

In stock

15

LABEL,WARNING 2

8BE-77762-00-00

1
Out of stock

16

STOPPER,SHROUD

89X-77118-00-00

1
Out of stock

17

CLAMP, ROD

80L-77159-00-00

1
Out of stock

18

CLAMP

90465-20145-00

1
Out of stock

19

SCREW, TRUSS TAP.

97707-50014-00

—

$6.18

In stock

20

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

21

HINGE ASSY

89X-77140-00-00

1
Out of stock

22

SCREW, BINDING

98907-06020-00

—

$6.18

In stock

23

WASHER PLATE 626441880000

90202-06007-00

1

$2.35

In stock

24

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

25

PLATE 1

89X-77185-00-00

1
Out of stock

26

SCREW, BINDING

98907-06020-00

—

$6.18

In stock

27

NUT,SELF-LOCKING

95607-06200-00

—

$10.25

In stock

28

TRIM 1

89X-77165-00-00

1
Out of stock

29

TRIM 2

89X-77166-00-00

1
Out of stock

30

TRIM 3

89X-77167-00-00

—
Out of stock

31

DUCT

89X-77194-00-00

1
Out of stock

32

GUIDE 1

89X-77123-00-00

1
Out of stock

33

SCREW, TAPPING(4MV)

97707-50016-00

—

$1.16

In stock

34

PROTECTOR 3

89X-77553-00-00

1
Out of stock

35

BOLT(4TW)

97017-05016-00

—
Out of stock

36

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

37

LINING, SHROUD 5

89X-77265-00-00

1
Out of stock

38

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

39

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

40

BODY, HEADLIGHT

89X-84311-00-00

1
Out of stock

41

SCREW, TAPPING(4MV)

97707-50016-00

—

$1.16

In stock

42

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

43

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

44

NUT, SPRING(8AJ)

90183-05068-00

—

$7.46

In stock

45

PLATE 2

89X-77186-00-00

1
Out of stock

46

SCREW, BINDING

98907-05008-00

—

$1.58

In stock

47

NUT, CAP

95307-05800-00

—

$5.62

In stock

48

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

49

HOOD 1

89X-77121-00-00

1
Out of stock

50

HOOD 2

89X-77122-00-00

1
Out of stock

51

SCREW, TAPPING(4MV)

97707-50016-00

—

$1.16

In stock

52

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

53

WASHER, PLAIN (3GDF)

90201-051K1-00

—

$6.46

In stock

54

LABEL, WARNING 3

88T-77763-10-00

1
Out of stock

55

TAPE 1

89X-7717E-00-00

1
Out of stock

56

TRIM 4

89X-77168-00-00

—

$8.18

In stock

57

BODY, LATCH 1

8V0-77171-00-00

—

$18.37

In stock

58

COLLAR (420)

90387-06241-00

—

$6.18

In stock

59

WASHER, PLATE

90201-06557-00

1

$2.75

In stock

60

SCREW, BINDING

98907-06030-00

—

$5.94

In stock

61

LABEL 1

89X-47578-00-00

1
Out of stock

62

LABEL, CAUTION

89X-1417E-00-00

1
Out of stock
