1979 Yamaha ET250C Steering ET250E Diagram

← All diagrams

Find the part on the Steering ET250E diagram for your 1979 Yamaha ET250C, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

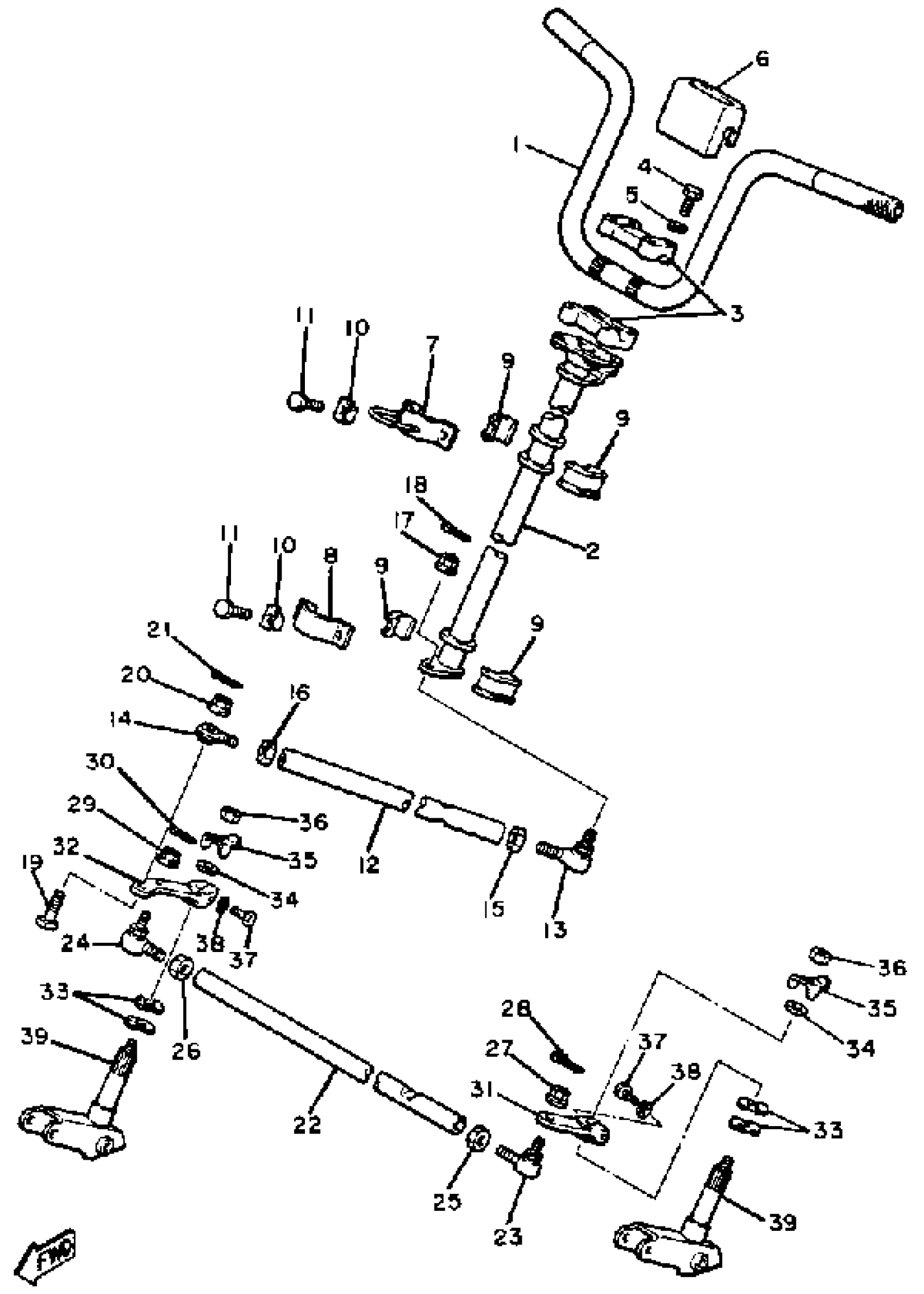

1979 Yamaha ET250C Steering ET250E Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

86A-23811-90-00

1

$90.17

In stock

2

COLUMN, STEERING 2

(8F3-23813-00-00)

1
Out of stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

5

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

6

COVER, STEERING

8F3-23818-00-00

—

$21.86

In stock

7

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

8

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

9

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

10

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

11

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

12

ROD,STEERING RELAY

85L-23821-00-00

1
Out of stock

13

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

14

JOINT, UNIVERSAL 3

87S-23847-01-00

1

$44.71

In stock

15

NUT (682)

95380-10700-00

1

$5.78

In stock

16

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

17

NUT, NYLON

95707-10300-00

—

$6.68

In stock

18

PIN, COTTER

91490-20025-00

—

$1.31

In stock

19

BOLT

90109-10482-00

1
Out of stock

20

NUT, NYLON

95707-10300-00

—

$6.68

In stock

21

PIN, COTTER

91490-20025-00

—

$1.31

In stock

22

ROD, TIE

8F3-23831-00-00

1
Out of stock

23

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

24

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

25

NUT (682)

95380-10700-00

1

$5.78

In stock

26

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

27

NUT, NYLON

95707-10300-00

—

$6.68

In stock

28

PIN, COTTER

91490-20025-00

—

$1.31

In stock

29

NUT, NYLON

95707-10300-00

—

$6.68

In stock

30

UNAVAILABLE IN PRICE BOOK

91401-20028-00

1
Out of stock

31

ARM, OUTSIDE 1

8F3-23851-00-00

1
Out of stock

32

ARM, OUTSIDE 2

8F3-23852-00-00

1
Out of stock

33

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

34

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

35

WASHER, LOCK

90215-10096-00

1
Out of stock

36

NUT(3BM)

95314-10600-00

—

$1.74

In stock

37

BOLT, HEXAGON

97017-08025-00

—

$7.46

In stock

38

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

39

COLUMN, SKI 1

8F3-23853-00-00

1
Out of stock
