1979 Yamaha ET250C Steering ET250D Diagram

← All diagrams

Find the part on the Steering ET250D diagram for your 1979 Yamaha ET250C, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

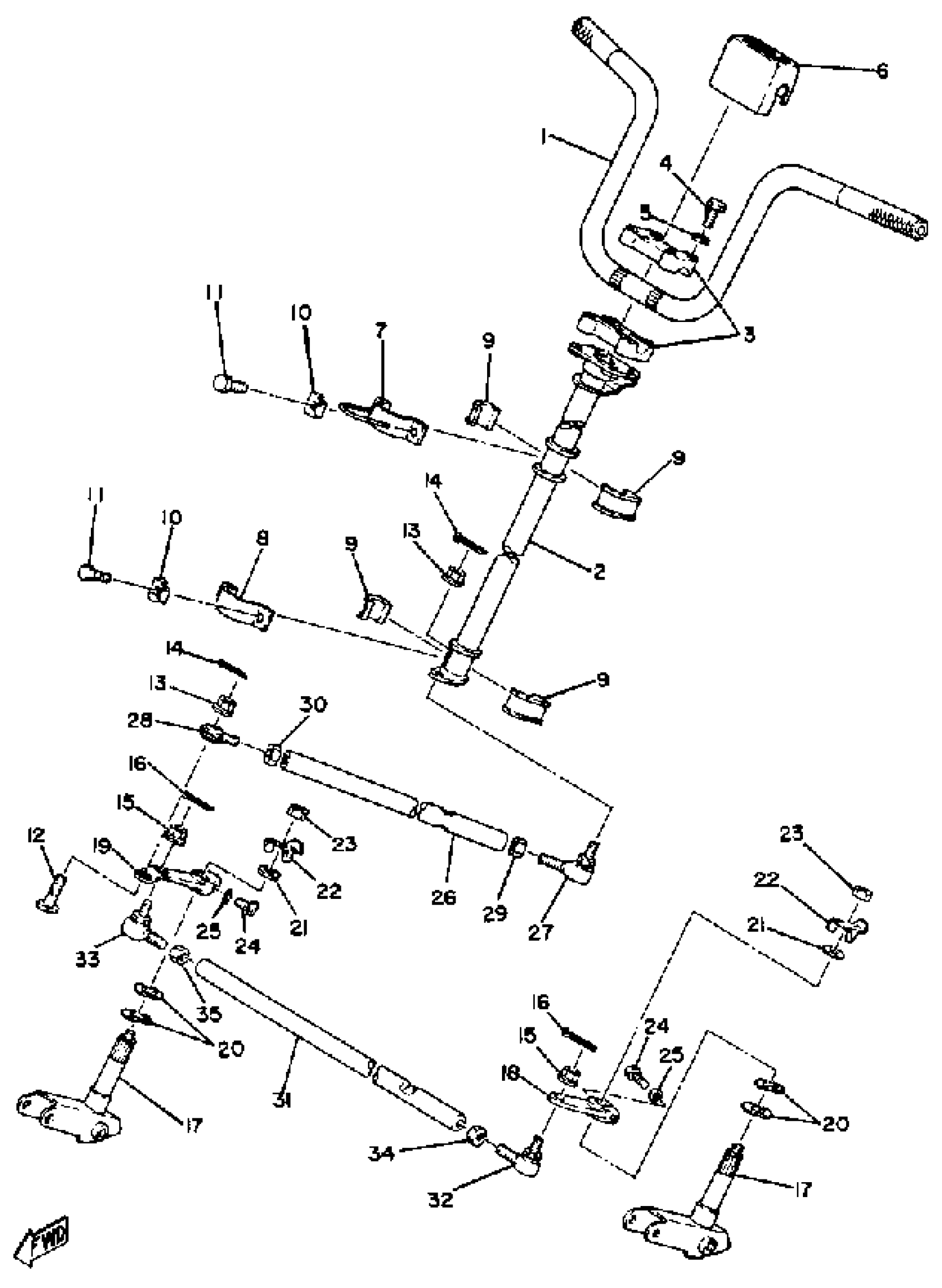

1979 Yamaha ET250C Steering ET250D Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

86A-23811-90-00

1

$90.17

In stock

2

COLUMN, STEERING 2

(8F3-23813-00-00)

1
Out of stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

5

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

6

COVER, STEERING

8F3-23818-00-00

—

$21.86

In stock

7

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

8

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

9

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

10

WASHER, LOCK

90215-08143-00

1
Out of stock

11

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

12

BOLT

90109-10482-00

1
Out of stock

13

NUT, NYLON

95707-10300-00

1

$6.68

In stock

14

PIN, COTTER

91490-20025-00

1

$1.31

In stock

15

NUT, NYLON

95707-10300-00

1

$6.68

In stock

16

PIN, COTTER

91490-20025-00

1

$1.31

In stock

17

COLUMN, SKI 1

8F3-23853-00-00

1
Out of stock

18

ARM, OUTSIDE 1

8F3-23851-00-00

1
Out of stock

19

ARM, OUTSIDE 2

8F3-23852-00-00

1
Out of stock

20

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

21

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

22

WASHER, LOCK

90215-10096-00

1
Out of stock

23

NUT(3BM)

95314-10600-00

—

$1.74

In stock

24

BOLT, HEXAGON

97017-08025-00

—

$7.46

In stock

25

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

26

ROD,STEERING RELAY

85L-23821-00-00

1
Out of stock

27

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

28

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

29

NUT (682)

95380-10700-00

1

$5.78

In stock

30

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

31

ROD, TIE

8F3-23831-00-00

1
Out of stock

32

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

33

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

34

NUT (682)

95380-10700-00

1

$5.78

In stock

35

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock
