1978 Yamaha ET250B Starter Diagram

← All diagrams

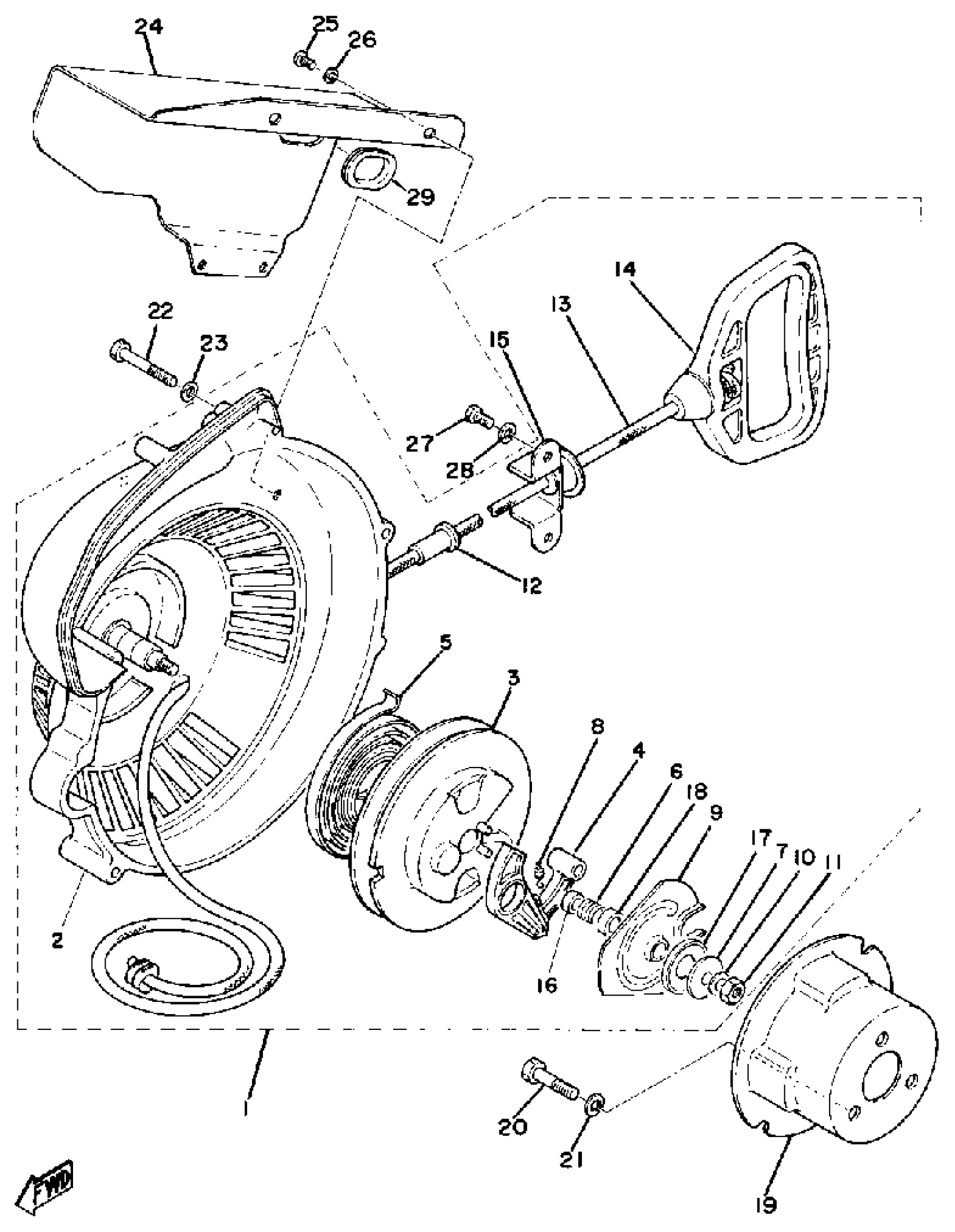

Find the part on the Starter diagram for your 1978 Yamaha ET250B, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha ET250B Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STARTER ASSEMBLY

8F3-15710-01-00

1
Out of stock

2

. CASE, STARTER

8F3-15711-01-00

1
Out of stock

3

DRUM, SEAVE

8F3-15714-01-00

1

$45.63

In stock

4

PAWL, DRIVE

8F3-15741-01-00

1

$21.05

In stock

5

SPRING, STARTER

8F3-15713-01-00

1

$41.31

In stock

6

SPRING, DRIVE PLATE

8F3-15715-00-00

1

$9.15

In stock

7

WASHER, THRUST

8F3-15739-01-00

1

$11.03

In stock

8

SPRING, RETURN

8F3-15734-00-00

1

$5.12

In stock

9

PLATE, DRIVE

(8F3-15716-01-00)

1
Out of stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT(650)

95380-06700-00

1

$6.17

In stock

12

GUIDE, ROPE

8F3-15758-00-00

1

$17.09

In stock

13

WIRE, STARTER (BRAIDED)

89A-15751-00-00

1

$27.50

In stock

14

HANDLE, STARTER

8F3-15755-00-00

1

$23.00

In stock

15

HOLDER, HANDLE

8F3-15788-01-00

—

$13.48

In stock

16

COLLOR

82M-15779-00-00

—

$6.88

In stock

17

WASHER, THRUST

8G5-15739-00-00

—

$6.94

In stock

18

COLLOR

82M-15779-00-00

—

$6.88

In stock

19

PULLEY, STARTER

(8G5-15723-00-00)

1
Out of stock

20

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

21

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

22

BOLT, HEXAGON

97013-06050-00

—

$1.54

In stock

23

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

24

DUCT, AIR

8G5-15471-00-00

1
Out of stock

25

GASKET, EXHAUST

98507-05008-00

—

$2.69

In stock

26

WASHER(6TA)

92907-06200-00

—

$6.18

In stock

27

BOLT (661)

97013-06012-00

—

$4.71

In stock

28

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

29

GROMMET

(8G5-15486-00-00)

1
Out of stock
