1977 Yamaha ET250A Steering Gate Diagram

← All diagrams

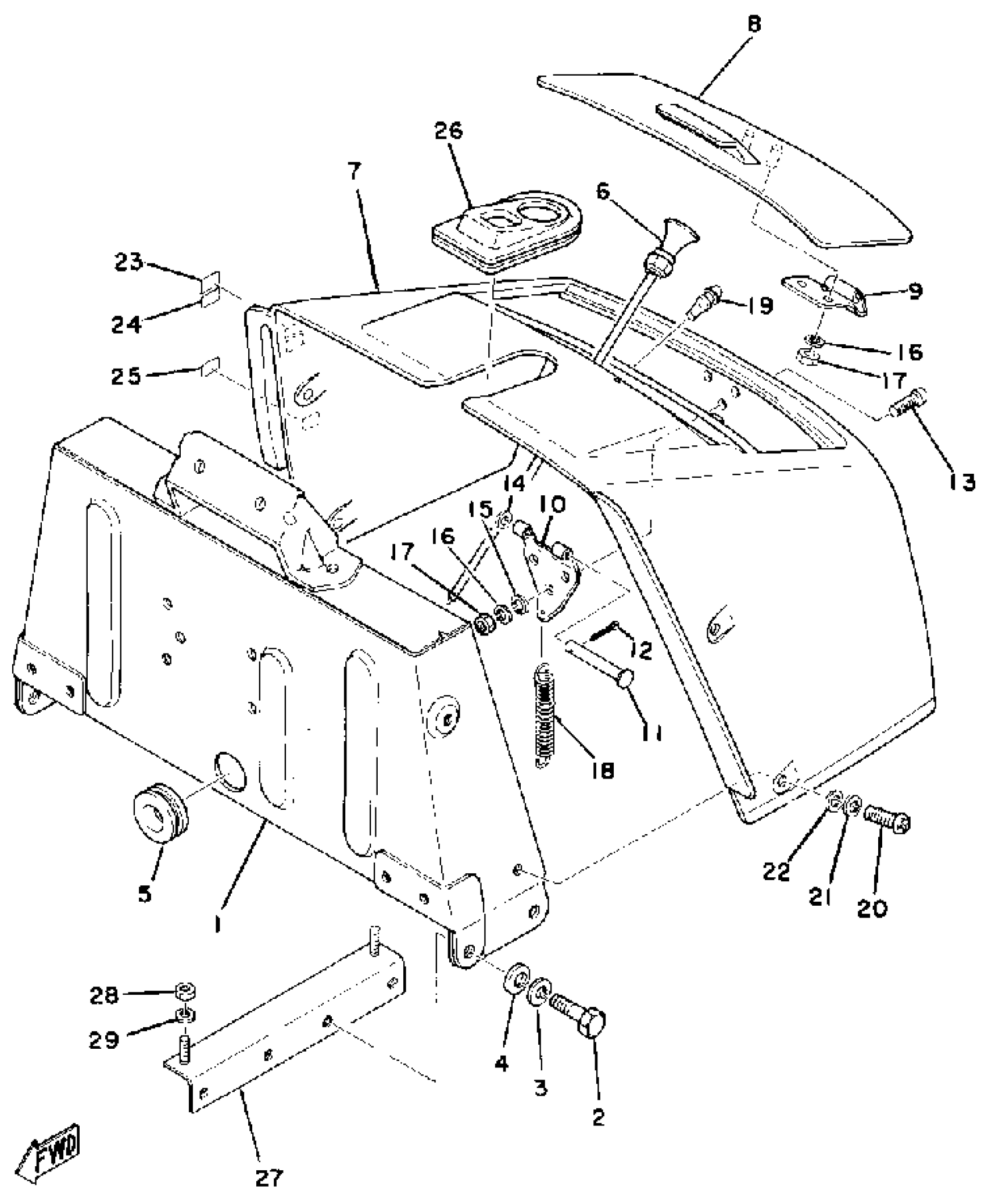

Find the part on the Steering Gate diagram for your 1977 Yamaha ET250A, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1977 Yamaha ET250A Steering Gate Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GATE, STEERING

(8F3-23871-00-00)

1
Out of stock

2

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

3

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

4

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

5

GROMMET (1H3)

90480-28191-00

1

$9.51

In stock

6

CABLE, STARTER 1

8F3-26331-01-00

1
Out of stock

7

PANEL, INSTRUMENT

8G5-77711-00-00

1
Out of stock

8

PANEL, INSTRUMENT

8F3-77712-00-00

1
Out of stock

9

HINGE 1

8F3-77726-01-00

1
Out of stock

10

HINGE 2

8F3-77727-00-00

1
Out of stock

11

PIN, CLEVIS

91701-05052-00

1
Out of stock

12

PIN, COTTER

91490-16020-00

1

$6.23

In stock

13

SCREW,PAN HEAD (646)

98580-05012-00

1

$5.60

In stock

14

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

15

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

16

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

17

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

18

SPRING, TENSION

90506-10090-00

1
Out of stock

19

DAMPER 1

(811-77461-00-00)

1
Out of stock

20

SCREW, PAN

98507-06014-00

—

$6.18

In stock

21

WASHER, SPRING

92907-06100-00

—
Out of stock

22

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

23

INDICATOR 3

8A1-77743-00-00

1
Out of stock

24

INDICATOR 4

878-77744-00-00

1
Out of stock

25

INDICATOR 4

8A1-77744-00-00

1
Out of stock

26

GROMMET

8F3-77746-00-00

1
Out of stock

27

BRACKET, STRG GTE 1

(8F3-21948-00-00)

1
Out of stock

28

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

29

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
