1989 Kawasaki Eliminator Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1989 Kawasaki Eliminator, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

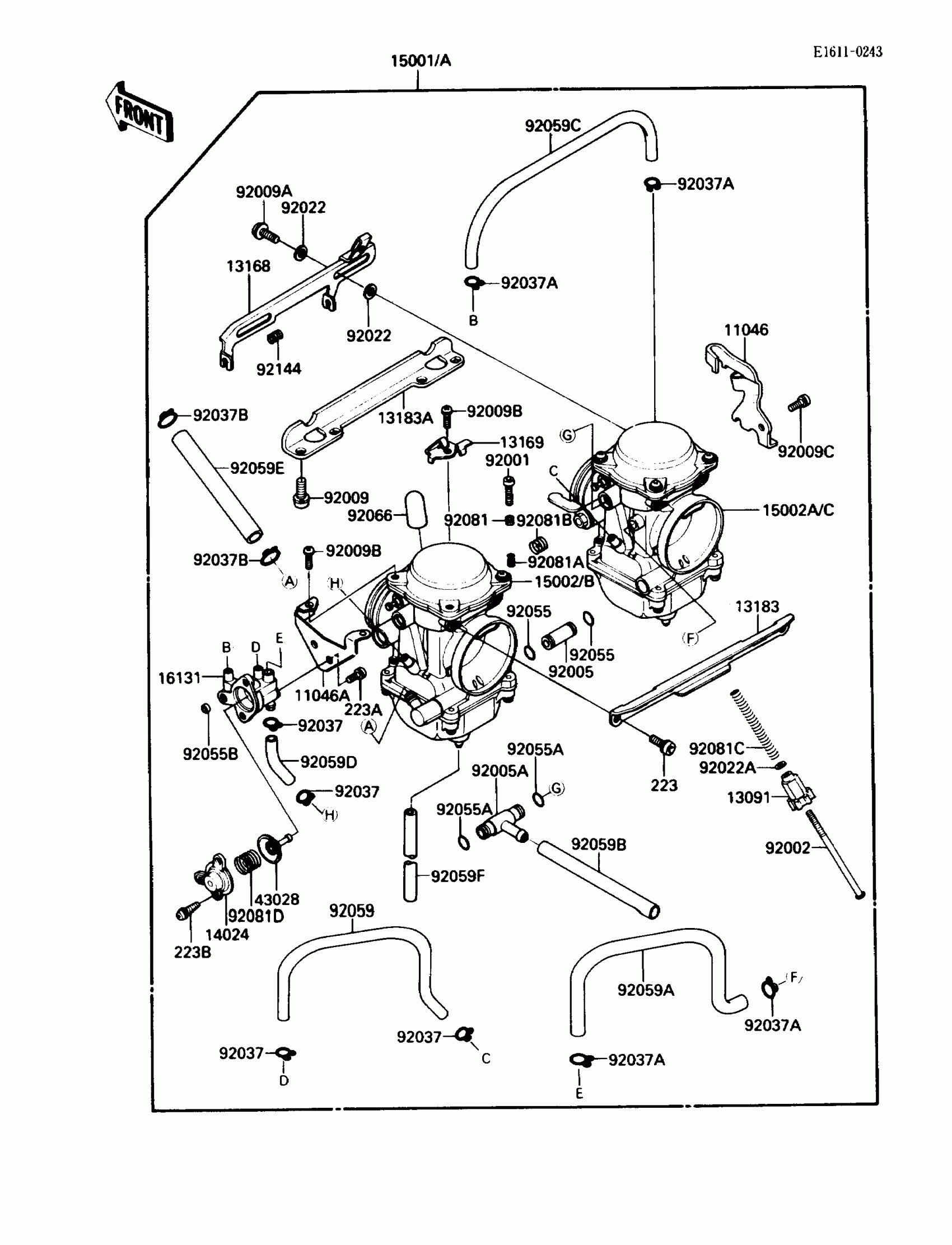

1989 Kawasaki Eliminator Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11046

BRACKET,THROTTLE CABLE

11046-1081

1
Out of stock

11046A

BRACKET,AIR CUT VALVE

11046-1082

1
Out of stock

13091

1

$16.31

In stock

13168

LEVER,STARTER

13168-1330

1

$72.38

In stock

13169

PLATE,STARTER CABLE

13169-1965

1

$40.89

In stock

13183

1

$75.47

In stock

13183A

PLATE,CARBURETOR STAY,LWR,6MM

13183-1030

1
Out of stock

14024

COVER,AIR CUT VALVE

14024-1327

1
Out of stock

15001

CARBURETOR-ASSY

15001-1393

1

$1,139.59

In stock

15001A

CARBURETOR-ASSY

15001-1394

1

$784.15

In stock

15002

CARBURETOR,LH

15002-1584

1

$598.56

In stock

15002A

CARBURETOR,RH

15002-1585

1
Out of stock

15002B

CARBURETOR,LH

15002-1586

1

$436.03

In stock

15002C

CARBURETOR,RH

15002-1587

1

$436.03

In stock

16131

1

$73.54

In stock

43028

DIAPHRAGM,5.9MM,AIR CUT VALVE

43028-1053

1
Out of stock

92001

1

$15.88

In stock

92002

BOLT,THROTTLE STOP SCREW

92002-1552

1
Out of stock

92005

FITTING,FUEL,I-TYPE

92005-1109

1
Out of stock

92005A

FITTING,T-TYPE

92005-1125

1
Out of stock

92009

SCREW,6X16

92009-1129

1
Out of stock

92009A

SCREW

92009-1262

1
Out of stock

92009B

SCREW,4X18

92009-1446

1
Out of stock

92009C

SCREW

92009-1510

1
Out of stock

92022

1

$3.82

In stock

92022A

1

$4.42

In stock

92037

CLAMP,TUBE

92037-1142

1

$3.43

In stock

92037A

CLAMP,TUBE

92037-1477

1

$3.43

In stock

92037B

CLAMP,TUBE

92037-1531

1

$4.37

In stock

92055

RING-O

92055-1004

1

$3.43

In stock

92055A

RING-O

92055-1223

1

$4.37

In stock

92055B

RING-O

92055-1245

1

$4.42

In stock

92059

TUBE,3.5X6.5X180

92059-1140

1

$21.76

In stock

92059A

TUBE,5X9X160

92059-1201

1

$20.15

In stock

92059B

TUBE,6.5X9.5X350

92059-1237

1

$22.39

In stock

92059C

TUBE,5X9X180

92059-1377

1

$24.51

In stock

92059D

TUBE,3.5X6.5X26

92059-1722

1

$21.76

In stock

92059E

TUBE,6.5X11.5X320

92059-1892

1
Out of stock

92059F

TUBE,3.5X6.5X390

92059-1893

1

$15.53

In stock

92066

PLUG,12X25

92068-006

1

$3.39

In stock

92081

SPRING

92081-1620

1

$3.94

In stock

92081A

1

$4.12

In stock

92081B

1

$10.27

In stock

92081C

SPRING,THROTTLE STOP SCREW

92081-1875

1
Out of stock

92081D

1

$12.36

In stock

92144

1

$10.32

In stock

223

1

$3.28

In stock

223A

1

$1.17

In stock

223B

SCREW-PAN-WS-CROS,4X10

223D0410

1
Out of stock
