1986 Kawasaki Eliminator Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1986 Kawasaki Eliminator, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

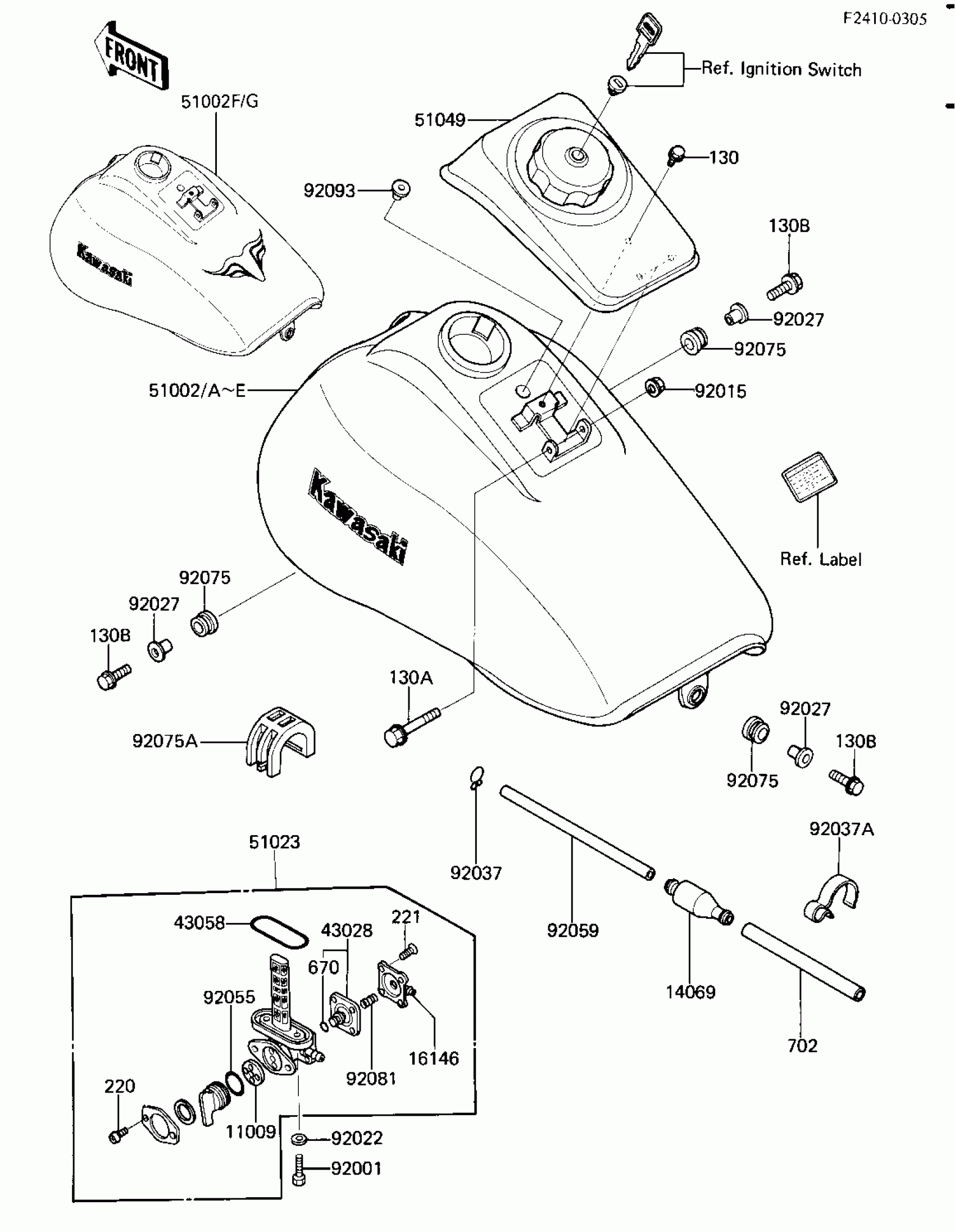

1986 Kawasaki Eliminator Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,TAP VALVE

11009-1530

1

$9.22

In stock

14069

BREATHER,FUEL TANK

14069-1052

1
Out of stock

16146

1

$19.78

In stock

43028

DIAPHRAGM,TAP

43028-1015

1

$20.32

In stock

43058

RING,TAP FLANGED

51039-010

1

$6.01

In stock

51002F

TANK-COMP-FUEL,EBONY

51002-5180-H8

1

$482.54

In stock

51002G

TANK-COMP-FUEL,EBONY

51002-5181-H8

1

$482.54

In stock

51023

TAP-ASSY,FUEL

51023-1116

1
Out of stock

51049

CAP-TANK,FUEL,BLACK

51049-1065-10

1

$741.11

In stock

92001

BOLT,6X20

92001-1091

1

$3.12

In stock

92015

NUT,FLANGED,5MM

92015-1259

1
Out of stock

92022

WASHER-PLAIN

92022-183

1
Out of stock

92027

COLLAR,L=14.1

92027-1920

1

$5.45

In stock

92037

CLAMP,TUBE

92037-010

1

$3.12

In stock

92037A

CLAMP,HOSE

92037-1552

1

$9.63

In stock

92055

RING-O,TAP LEVER

92055-1027

1

$4.15

In stock

92059

TUBE

92059-1625

1
Out of stock

92075

DAMPER

92075-1057

1

$3.90

In stock

92075A

DAMPER,FUEL TANK

92075-1741

1

$17.20

In stock

92081

1

$3.46

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

130

BOLT-FLANGED,5X10

130B0510

1
Out of stock

130A

BOLT-FLANGED

130B0550

1
Out of stock

130B

BOLT-FLANGED,6X25

130J0625

1
Out of stock

220

1

$0.63

In stock

221

SCREW-CSK-CROS,4X14

221B0414

1
Out of stock

670

O RING,4MM

670B1504

1

$3.27

In stock

702

1

$10.53

In stock
