1978 Yamaha DT400E (DT400E) Handle Wire Diagram

← All diagrams

Find the part on the Handle Wire diagram for your 1978 Yamaha DT400E (DT400E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

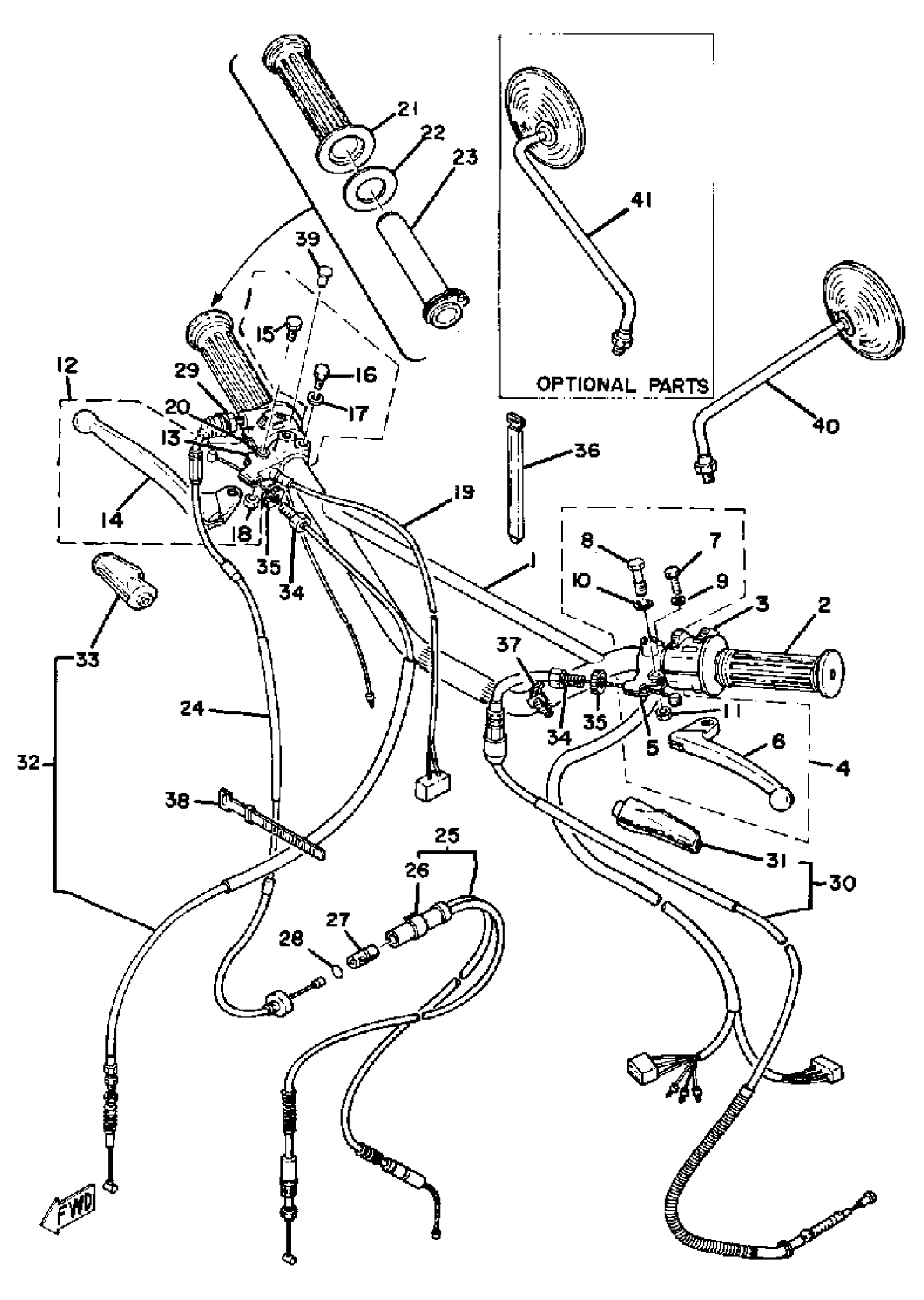

1978 Yamaha DT400E (DT400E) Handle Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

2A8-26111-00-00

1

$113.06

In stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 3

1M1-83973-50-00

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1

(583-82910-20-00)

1
Out of stock

5

HOLDER, LEVER 1

3Y6-82911-00-00

1

$45.97

In stock

6

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

8

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

11

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

12

LEVER HOLDER ASSEMBLY 2

(361-82920-92-00)

1
Out of stock

13

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

14

LEVER (R.H)

2A6-83922-00-00

1

$36.69

In stock

15

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

16

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

19

FRONT STOP SWITCH ASSY

1M1-83980-31-00

—

$23.68

In stock

20

SWITCH, HANDLE 1

1R6-83976-01-00

—
Out of stock

21

GRIP (R.H)

1A0-26242-01-00

—
Out of stock

22

RING, LEAF

1M1-26249-01-00

—
Out of stock

23

TUBE, GUIDE.

434-26243-00-00

—
Out of stock

24

CABLE, THROTTLE 1 (750MM)

1M1-26311-00-00

1
Out of stock

24

CABLE, THROTTLE 1 (750MM)

1M2-26311-00-00

1
Out of stock

25

CABLE, THROTTLE 2 (255MM)

1M1-26312-01-00

1
Out of stock

25

CABLE, THROTTLE 2 (245MM)

1M2-26312-01-00

1
Out of stock

26

BOOT

1M1-26339-00-00

1
Out of stock

27

PIECE, CONNECTING

1M1-26263-00-00

1
Out of stock

28

O-RING (260)

93210-10118-00

—

$5.86

In stock

29

NUT, HEXAGON

90170-10038-00

—
Out of stock

30

CABLE,CLUTCH

5X3-26335-00-00

1
Out of stock

31

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

32

CABLE, BRAKE (1180MM)

1M1-26341-00-00

1
Out of stock

33

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

34

BOLT

90123-08002-00

—

$8.93

In stock

35

NUT

90179-08030-00

—

$3.78

In stock

36

BAND

341-26397-01-00

1
Out of stock

37

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

38

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

39

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock

40

REAR VIEW MIRROR ASSY(LEFT)

1Y1-26290-10-00

—

$103.49

In stock

41

—

$103.49

In stock
