1978 Yamaha DT400E (DT400E) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1978 Yamaha DT400E (DT400E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

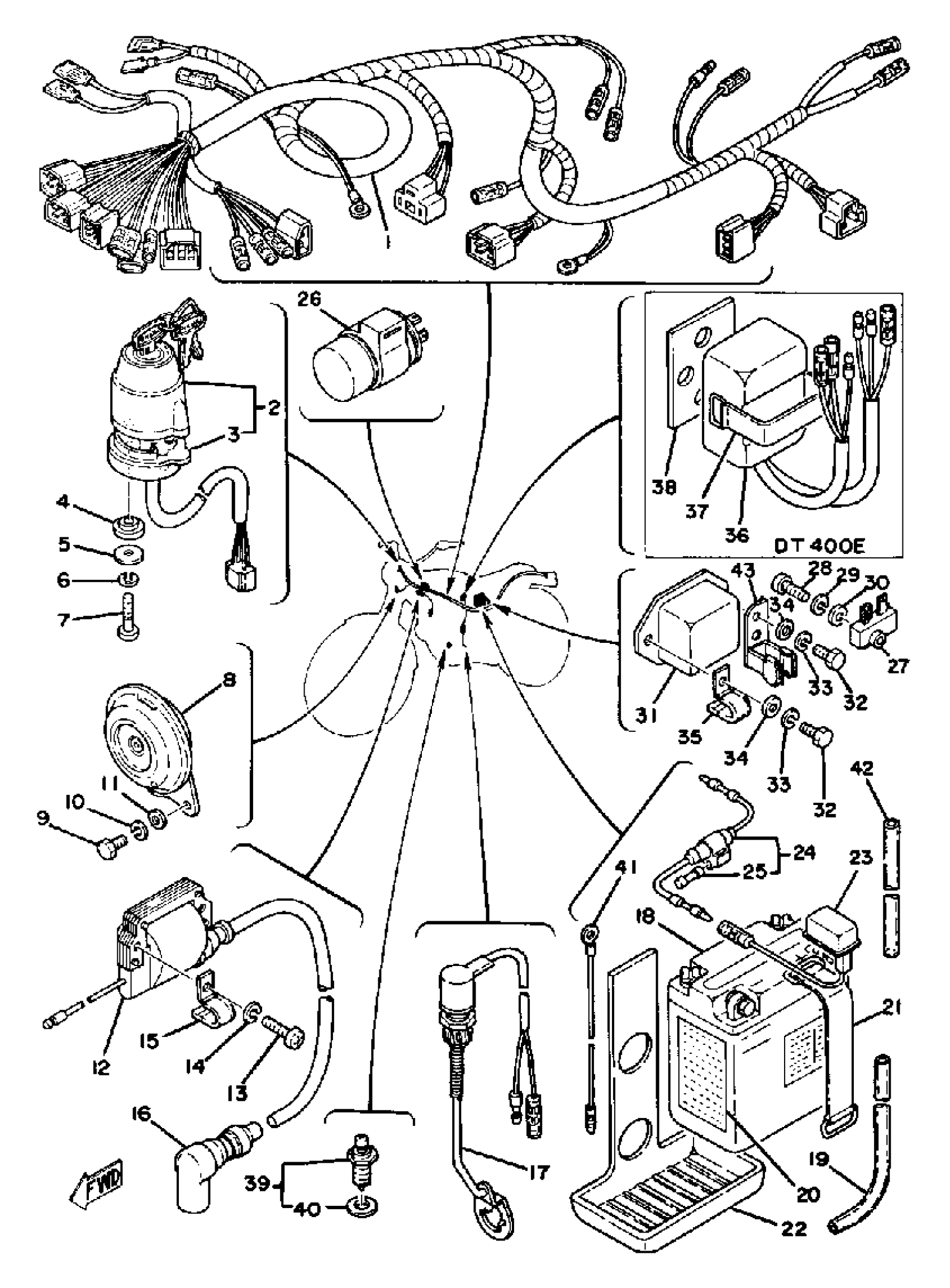

1978 Yamaha DT400E (DT400E) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WIRE HARNESS ASSEMBLY

1M1-82590-52-00

1
Out of stock

1

WIRE HARNESS ASSEMBLY

(1M2-82590-52-00)

1
Out of stock

2

MAIN SWITCH ASSEMBLY

443-82508-21-00

1
Out of stock

3

. DAMPER, MAIN SWCH 1

1M1-82555-00-00

1
Out of stock

4

DAMPER, STOPPER

1M1-82556-00-00

1
Out of stock

5

WASHER PLATE 829771780000

90201-05033-00

1
Out of stock

6

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

7

SCREW, PAN HEAD

(92503-05025-00)

1
Out of stock

8

HORN

2A7-83371-10-00

1
Out of stock

9

BOLT (661)

97013-06012-00

1

$4.71

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

WASHER, PLATE (4H7)

90201-061A5-00

1

$5.86

In stock

12

IGNITION COIL ASSEMBLY

1Y8-82310-40-00

1
Out of stock

12

IGNITION COIL ASSY

355-82310-40-00

—

$182.78

In stock

13

SCREW, PAN HEAD (76T)

98517-06025-00

1

$3.12

In stock

14

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

15

CLAMP 363154850100

90462-05005-00

—

$6.92

In stock

16

PLUG CAP ASSY

8DG-82370-00-00

—
Out of stock

17

STOP SWITCH ASSEMBLY

1M1-82530-02-00

1
Out of stock

18

6N6-3B-1 YUASA BATTERY

6N6-3B1Y0-00-00

1
Out of stock

19

HOSE (L1500)

90445-084J0-00

—

$16.40

In stock

20

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

21

BAND,BATTERY

7H3-82131-00-00

—

$16.03

In stock

22

SEAT, BATTERY

1E6-82122-01-00

—

$35.49

In stock

23

WIRE, PLUS LEAD

1M1-82115-00-00

—
Out of stock

24

FUSE HOLDER ASSY

1E6-82150-00-00

1
Out of stock

25

FUSE (10A)

1E6-82151-00-00

—

$6.22

In stock

26

FLASHER RELAY ASSY

3BK-83350-00-00

—
Out of stock

27

RECTIFIRE ASSY

1M1-81970-60-00

—

$58.42

In stock

28

SCREW, PAN HEAD(4MY)

98507-05018-00

—

$2.48

In stock

29

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

30

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

31

VOLTAGE REG ASY

443-81910-62-00

1
Out of stock

32

BOLT (661)

97013-06012-00

1

$4.71

In stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

WASHER, PLATE (4H7)

90201-061A5-00

1

$5.86

In stock

35

CLAMP 363154850100

90462-05005-00

—

$6.92

In stock

36

CDI UNIT ASSEMBLY

1M2-85540-20-00

1
Out of stock

37

BAND, BATTERY

26L-82131-00-00

—

$7.05

In stock

38

DAMPER

1M2-85547-00-00

1
Out of stock

39

NEUTRAL SWITCH ASSY

4GY-82540-10-00

—
Out of stock

40

GASKET

296-82543-00-00

—

$4.40

In stock

41

CORD

1H2-83346-00-00

1
Out of stock

42

HOSE

(90446-09119-00)

1
Out of stock

43

CLAMP, COUPLER

(1M1-82522-00-00)

1
Out of stock
