1977 Yamaha DT400D (DT400D) Handle - Wire Diagram

← All diagrams

Find the part on the Handle - Wire diagram for your 1977 Yamaha DT400D (DT400D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

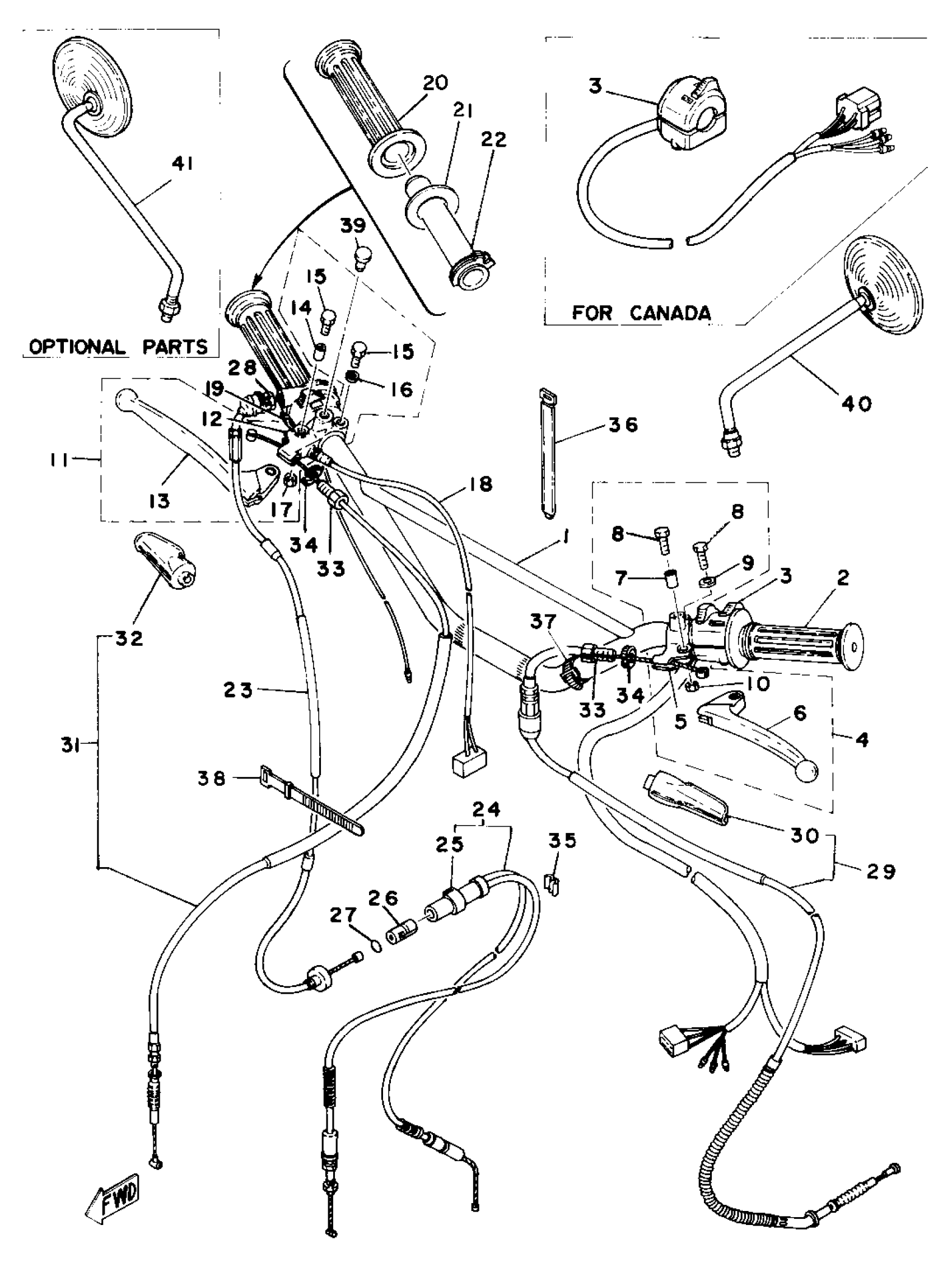

1977 Yamaha DT400D (DT400D) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

2A8-26111-00-00

1

$113.06

In stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 3

1M1-83973-50-00

1
Out of stock

3

SWITCH,HANDLE 4

3G7-83972-01-00

1
Out of stock

4

RACE, BALL 2

B6E-23412-00-00

1

$9.71

In stock

5

HOLDER, LEVER 1

3Y6-82911-00-00

1

$45.97

In stock

6

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

7

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

8

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

9

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

10

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

11

LEVER HOLDER ASSEMBLY 2

(361-82920-92-00)

1
Out of stock

12

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

13

LEVER (R.H)

2A6-83922-00-00

1

$36.69

In stock

14

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

15

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

16

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

17

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

18

FRONT STOP SWITCH ASSY

1M1-83980-31-00

—

$23.68

In stock

19

SWITCH, HANDLE 1

1R6-83976-01-00

—
Out of stock

20

GRIP (R.H)

1A0-26242-01-00

—
Out of stock

21

RING, LEAF

1M1-26249-01-00

—
Out of stock

22

TUBE, GUIDE.

434-26243-00-00

—
Out of stock

23

CABLE, THROTTLE 1 (750MM)

1M1-26311-00-00

1
Out of stock

23

CABLE, THROTTLE 1 (750MM)

1M2-26311-00-00

1
Out of stock

24

CABLE, THROTTLE 2 (255MM)

1M1-26312-01-00

1
Out of stock

24

CABLE, THROTTLE 2 (245MM)

1M2-26312-01-00

1
Out of stock

25

BOOT

1M1-26339-00-00

1
Out of stock

26

PIECE, CONNECTING

1M1-26263-00-00

1
Out of stock

27

O-RING (260)

93210-10118-00

—

$5.86

In stock

28

NUT, HEXAGON

90170-10038-00

—
Out of stock

29

CABLE,CLUTCH

5X3-26335-00-00

1
Out of stock

30

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

31

CABLE, BRAKE (1180MM)

1M1-26341-00-00

1
Out of stock

32

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

33

BOLT

90123-08002-00

—

$8.93

In stock

34

NUT

90179-08030-00

—

$3.78

In stock

35

CLIP (1E6)

90468-15064-00

—
Out of stock

36

BAND

341-26397-01-00

1
Out of stock

37

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

38

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

39

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock

40

MIRROR ASSEMBLY LH

341-26290-10-00

1
Out of stock

41

BACK MIRROR RH (341-26290-01)

341-26290-01-00

1
Out of stock
