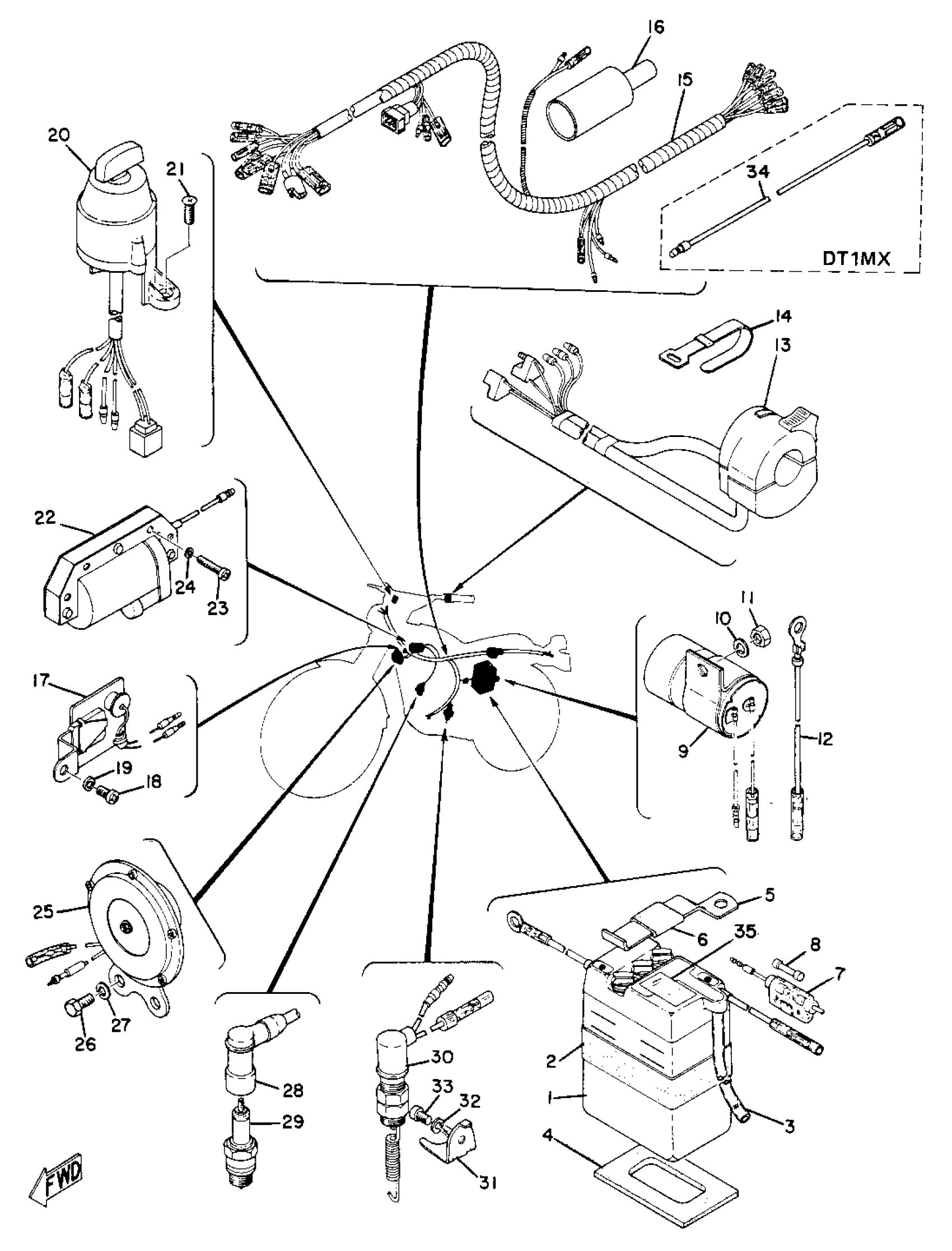

Find the part on the Electrical diagram for your 1971 Yamaha DT1MX (DT1MX), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1971 Yamaha DT1MX (DT1MX) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

6N2-2A-3 GS BATTERY

6N2-2A300-00-00

1
Out of stock

1

6N2-2A-3 GS BATTERY

6N2-2A300-00-00

1
Out of stock

2

BAND, BATTERY

214-82124-00-00

1
Out of stock

3

BAND, BATTERY

214-82124-00-00

1
Out of stock

4

SEAT, BATTERY

(214-82122-00-00)

1
Out of stock

5

BAND, BATTERY

(214-82131-00-00)

1
Out of stock

6

PAD, BATTERY

(214-82121-00-00)

1
Out of stock

7

FUSE HOLDER ASSY

55K-82150-02-00

1

$30.99

In stock

8

FUSE

1A0-82151-00-00

1
Out of stock

9

FLASHER RELAY ASSEMBLY

(275-83350-61-00)

1
Out of stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

12

WIRE, EARTH LEAD 1

(214-83354-00-00)

1
Out of stock

13

SWITCH, HANDLE 3

233-83973-00-94

1
Out of stock

14

BAND, SWITCH CORD

437-83936-01-00

1

$4.63

In stock

15

WIRE HARNESS ASSEMBLY

(233-82590-21-00)

1
Out of stock

16

COVER, CONNECTER

(214-82599-00-00)

1
Out of stock

17

RECTIFIER ASSY

315-81970-61-00

1
Out of stock

18

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

19

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

20

MAIN SWITCH ASSEMBLY

275-82508-71-00

1
Out of stock

21

SCREW, FLAT

98707-05012-00

—
Out of stock

22

IGNITION COIL ASSEMBLY

214-82310-09-00

1
Out of stock

23

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

24

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

25

HORN

266-83371-12-00

1
Out of stock

26

BOLT (661)

97013-06012-00

—

$4.71

In stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

29

SPARK PLUG B9EN

(94701-00016-00)

1
Out of stock

29

SPARK PLUG B10EN

(94701-00017-00)

1
Out of stock

30

STOP SWITCH ASS'Y

214-82530-00-00

—

$68.00

In stock

31

ATTACH, STOP SWITCH

(214-82537-00-00)

1
Out of stock

32

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

33

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

34

WIRE, SUB-LEAD

(284-82319-00-00)

1
Out of stock

35

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock
