1981 Yamaha DT175H (DT175H) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1981 Yamaha DT175H (DT175H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

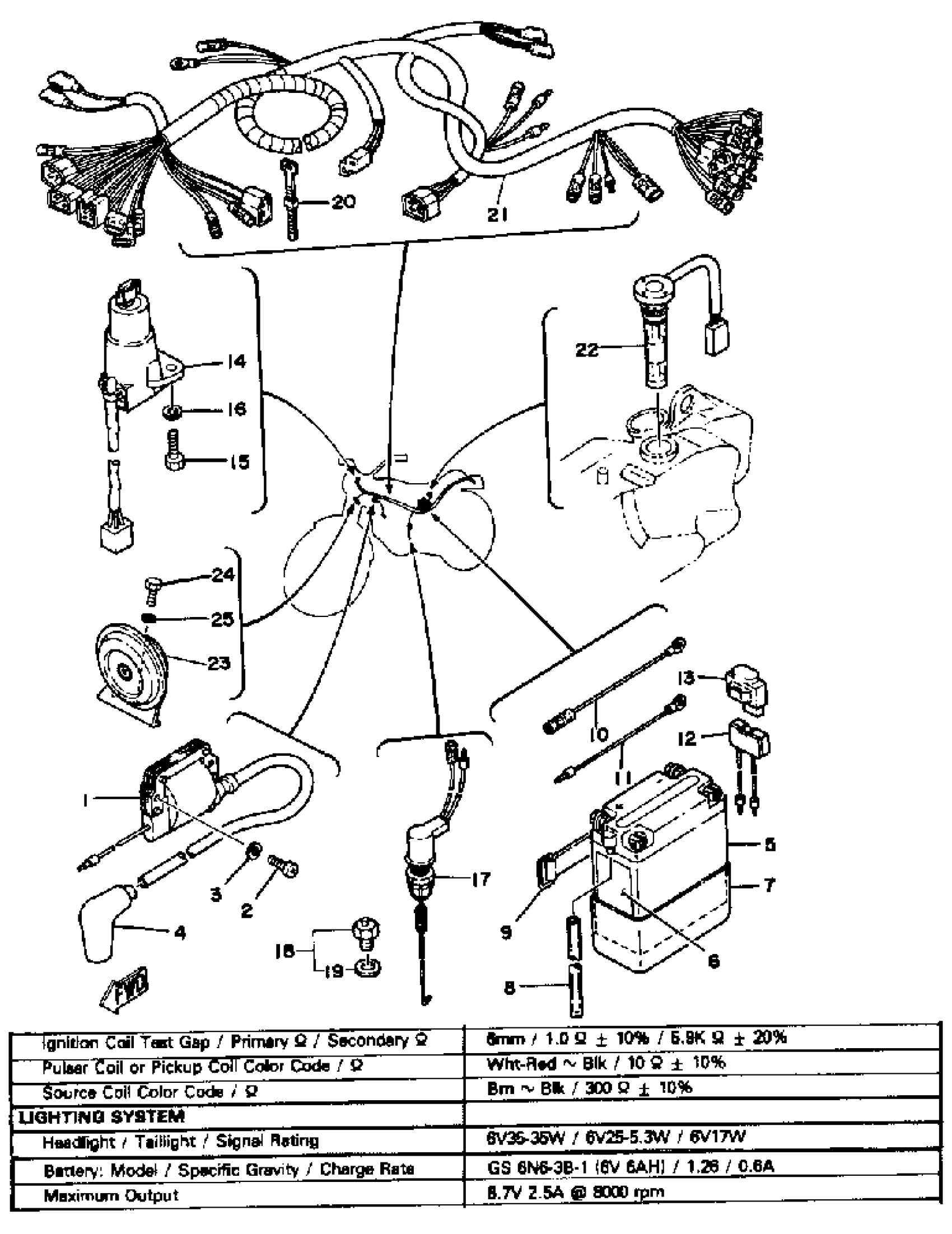

1981 Yamaha DT175H (DT175H) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

IGNITION COIL ASSY

355-82310-40-00

—

$182.78

In stock

2

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

PLUG CAP ASSY

8DG-82370-00-00

1
Out of stock

4

PLUG CAP ASSY

7KA-82370-00-00

1

$62.25

In stock

5

6N6-3B-1 YUASA BATTERY

6N6-3B1Y0-00-00

1
Out of stock

6

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

7

SEAT, BATTERY

(3J0-82122-00-00)

1
Out of stock

8

HOSE

(90445-08357-00)

1
Out of stock

9

BAND,BATTERY

7H3-82131-00-00

1

$16.03

In stock

10

WIRE, SUB-LEAD

J42-82318-00-00

1

$4.15

In stock

11

CORD

1H2-83346-00-00

1
Out of stock

12

CIRCUIT BREAKER

3J0-82180-00-00

1
Out of stock

13

COVER, CIRCUIT BREAKER

3J0-82182-00-00

1
Out of stock

14

MAIN SWCH STRGLCK

5R2-82501-01-00

1
Out of stock

15

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

16

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

17

STOP SWITCH ASSY

3J0-82530-02-00

—

$18.17

In stock

18

NEUTRAL SWITCH ASSY

136-82540-03-00

—

$26.20

In stock

19

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

20

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

21

WIRE HARNESS ASSEMBLY

3J0-82590-50-00

1
Out of stock

22

OIL LEVEL GAUGE ASSY

5GP-85720-00-00

—
Out of stock

23

HORN

1N5-83371-20-00

1
Out of stock

24

BOLT (661)

97013-06012-00

—

$4.71

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
