2007 Suzuki DR-Z125 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2007 Suzuki DR-Z125, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

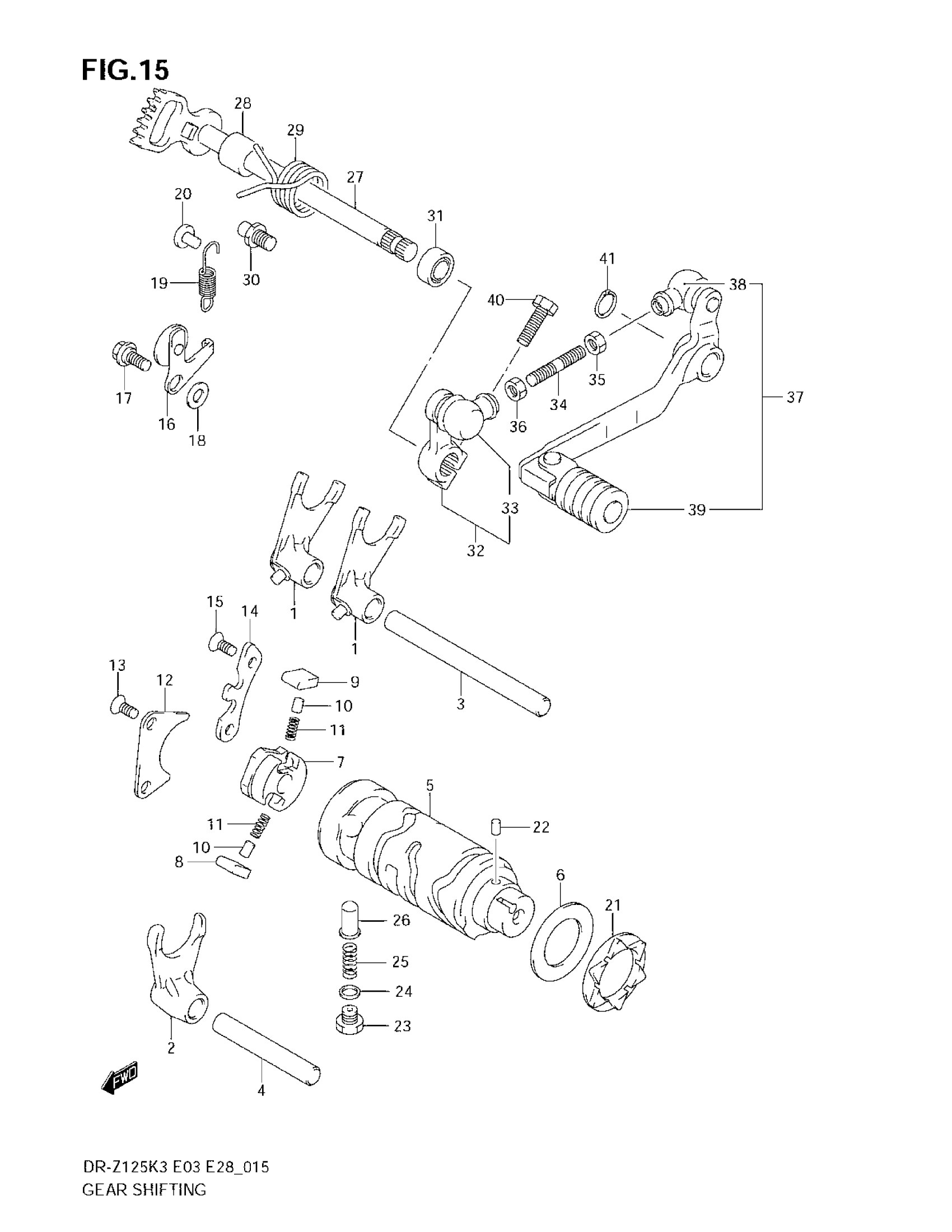

2007 Suzuki DR-Z125 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.2

25221-08300

2
Out of stock

2

FORK, GEAR SHIFT NO.3

25231-05201

1
Out of stock

3

SHAFT, GEAR SHIFT FORK (L:109

25411-16701

1
Out of stock

4

SHAFT, GEAR SHIFT FORK (L:60)

25421-35410

1
Out of stock

5

CAM, GEAR SHIFT

25310-08G00

1
Out of stock

6

THRUST WASHER (25X40X1.0)

09181-25251

1
Out of stock

7

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

1
Out of stock

8

PAWL, GEAR SHIFT NO.1

25323-34201

1
Out of stock

9

PAWL, GEAR SHIFT NO.2

25324-34201

1
Out of stock

10

ROLLER (5X8)

09261-05003

2
Out of stock

11

SPRING

09440-04003

2
Out of stock

12

LIFTER, GR SHIFT POLE

25331-30001

1
Out of stock

13

SCREW (6X12)

09126-06011

2
Out of stock

14

GUIDE, GEAR SHIFT CAM

25341-05200

1
Out of stock

15

SCREW (6X12)

09126-06011

2
Out of stock

16

STOPPER, GEAR SHIFT CAM

25350-44A00

1
Out of stock

17

BOLT (6X14.6)

09111-06054

1
Out of stock

18

WASHER

08211-06141

1
Out of stock

19

SPRING

09443-08044

1
Out of stock

20

HOOK

09223-04001

1
Out of stock

21

PLATE, GEAR SHIFT CAM STOPPER

25381-45400

1
Out of stock

22

PIN

04221-04069

1
Out of stock

23

1

$3.63

In stock

24

GASKET (13.8X18.8X0.4)

09168-14002

1
Out of stock

25

SPRING

09440-11014

1
Out of stock

26

STOPPER, GEAR SHIFT CAM NO.2

25351-30010

1
Out of stock

27

SHAFT, GEAR SHIFTING

25510-05201

1
Out of stock

28

SPACER (12X20X15.3)

09180-12068

1
Out of stock

29

SPRING

09444-26001

1
Out of stock

30

STOPPER, GEAR SHIFT ARM

25671-01011

1
Out of stock

31

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

1
Out of stock

32

ARM, GEAR SHIFT LINK | Includes Item(s) 33 This part replaces 25520-08G00.

25520-08G01

1
Out of stock

33

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

34

ROD, GEAR SHIFT LINK

25525-08G00

1
Out of stock

35

NUT

09140-06025

1
Out of stock

36

.NUT

08310-00067

1
Out of stock

37

LEVER ASSY, GEAR SHIFT | Includes Item(s) 38 - 39 This part replaces 25600-08G00.

25600-08G01

1
Out of stock

38

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

39

.RUBBER, GEAR SHIFT PEDAL

25652-03D00

1
Out of stock

40

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

1
Out of stock

41

CIRCLIP This part replaces 08331-31126.

08331-3112A

1
Out of stock
