2024 Suzuki DL800DERCM4 Gear Shifting Diagram

← All diagrams

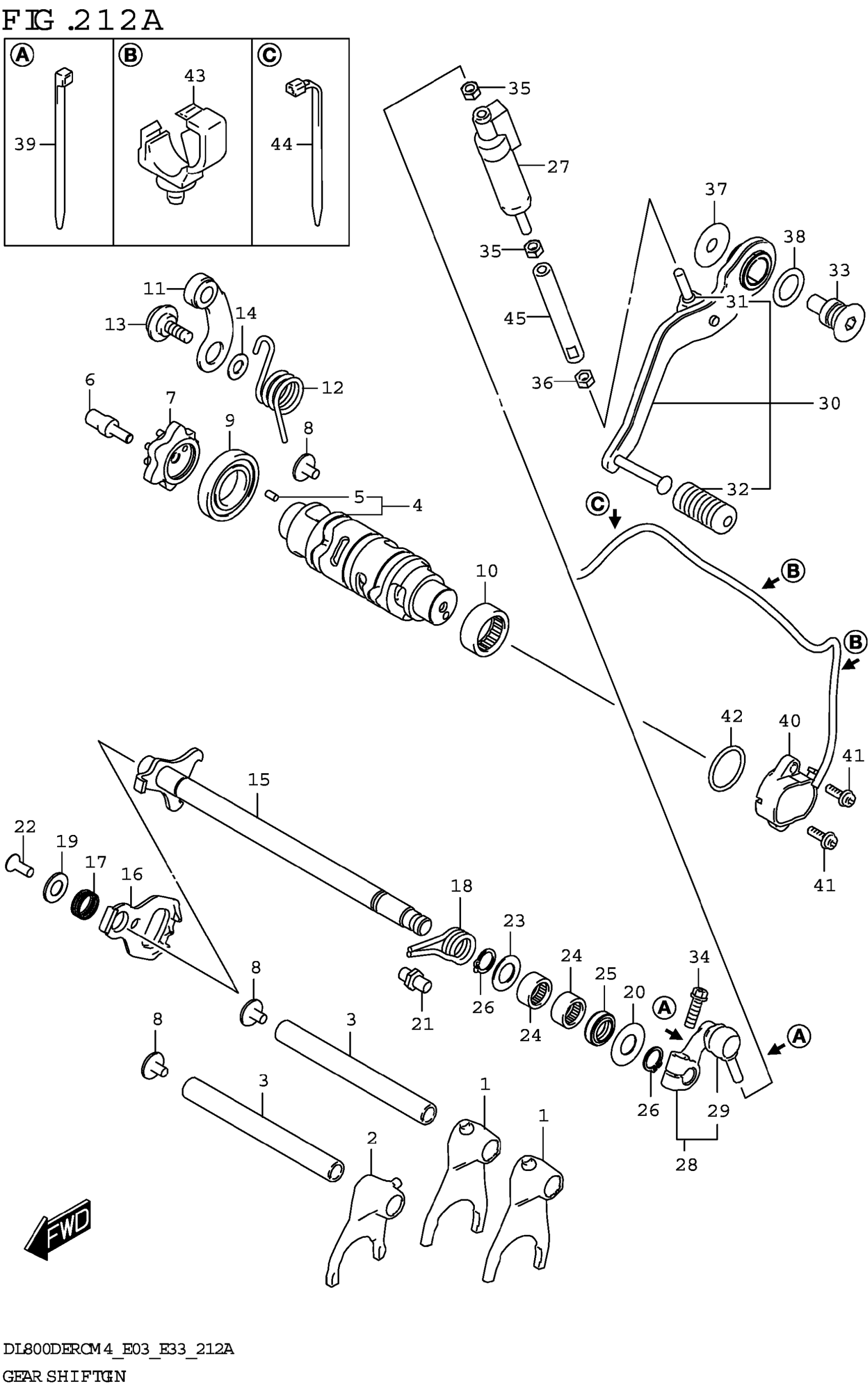

Find the part on the Gear Shifting diagram for your 2024 Suzuki DL800DERCM4, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Suzuki DL800DERCM4 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK,GEAR SHIFT NO.1

25211-01H11

2
Out of stock

2

FORK,GEAR SHIFT NO.3

25231-25L00

1
Out of stock

3

SHAFT,SHIFT FORK NO.2 (L:132)

25411-24F00

2
Out of stock

4

CAM,GEAR SHIFT

25310-25L00

1
Out of stock

5

PIN (4X13.8)

04221-04089

1
Out of stock

6

BOLT,GEAR SHIFT CAM PLATE

25312-17K00

1
Out of stock

7

PLATE,GEAR SHIFT CAM

25381-17K00

1
Out of stock

8

SCREW (6X12)

09136-06147

3
Out of stock

9

BEARING (25X47X8)

09262-25006

1
Out of stock

10

BEARING (25X32X12)

09263-25018

1
Out of stock

11

STOPPER,SHIFT CAM This part replaces 25350-06G00.

25350-06G10

1
Out of stock

12

SPRING,GEAR SHIFT CAM STOPPER

25355-18H00

1
Out of stock

13

BOLT (6X14.3)

09111-06041

1
Out of stock

14

WASHER

08211-06141

1
Out of stock

15

SHAFT,GEAR SHIFT

25510-25L00

1
Out of stock

16

PLATE,GEAR SHIFT CAM DRIVE

25512-06G20

1
Out of stock

17

SPRING,GEAR SHIFT PLATE RETUR

25518-01H00

1
Out of stock

18

SPRING,GEAR SHIFT SHAFT RETUR

25518-06L00

1
Out of stock

19

WASHER,GEAR SHIFT SHAFT END

25519-01H00

1
Out of stock

20

WASHER,GEAR SHIFT SHAFT,L

25519-25L00

1
Out of stock

21

STOPPER,GEAR SHIFT ARM

25671-01011

1
Out of stock

22

SCREW (6X16)

09126-06014

1
Out of stock

23

SHIM (14X24X1)

09181-14195

1
Out of stock

24

BEARING (14X20X12)

09263-14027

2
Out of stock

25

SEAL, SHIFT SHAFT (14X22X6) This part replaces 09283-14005.

09283-14006

1
Out of stock

26

CIRCLIP

08331-3114A

2
Out of stock

27

SENSOR ASSY,GEAR SHIFT

25500-25L00

1
Out of stock

28

ARM,GEAR SHIFT LINK

25520-25L10

1
Out of stock

29

.DUST COVER

25526-01H00

1
Out of stock

30

LEVER ASSY,GEAR SHIFT

25600-25L10

1
Out of stock

31

.DUST COVER

25526-01H00

1
Out of stock

32

.RUBBER,GEAR SHIFT PEDAL

25652-20C00

1
Out of stock

33

BOLT,GEAR SHIFT LEVER

25617-18H00

1
Out of stock

34

BOLT (6X20)

09103-06527

1
Out of stock

35

NUT

09140-06020

2
Out of stock

36

NUT

09140-06025

1
Out of stock

37

WASHER (10X30X1.0)

09160-10047

1
Out of stock

38

WASHER (18X26X1)

09160-18037

1
Out of stock

39

CLAMP (L:145)

09407-14407

2
Out of stock

40

SENSOR ASSY,GEAR POSITION

37730-48K10

1
Out of stock

41

BOLT (5X16)

09106-05023

2
Out of stock

42

O-RING (D:2.4,ID:26.2)

09280-26005

1
Out of stock

43

CLAMP

09403-20311

2
Out of stock

44

CLAMP (L:125)

09407-14403

1
Out of stock

45

ROD,GEAR SHIFT LINK

25525-25L10

1
Out of stock
