TRANSMISSION

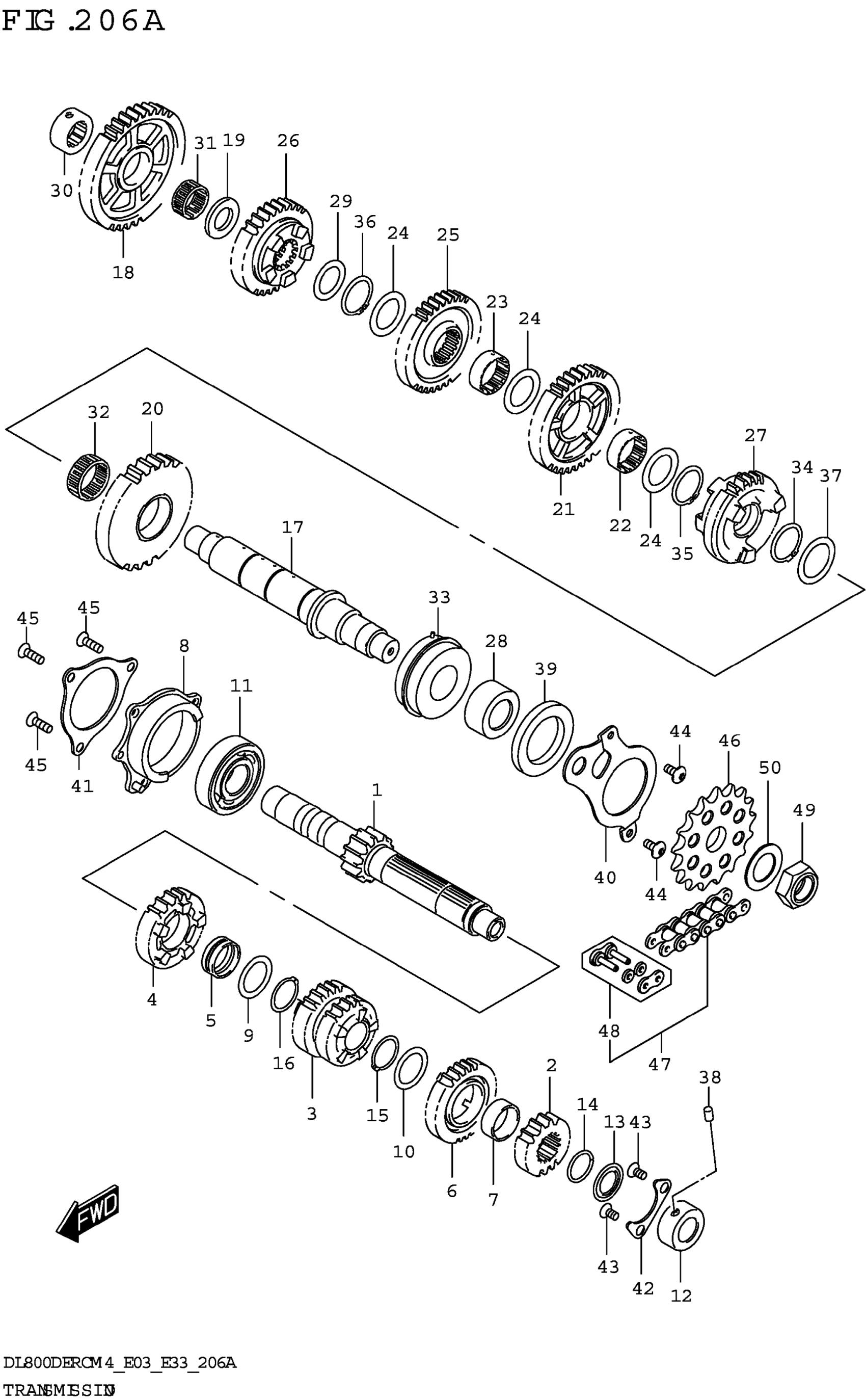

Suzuki DL800DERCM4 (2024) TRANSMISSION Diagram
#
1
SHAFT,CNTR (NT:14)
24120-25L00
Unavailable
2
GEAR,2ND DRIVE (NT:15)
24221-25L00
Unavailable
3
GEAR,3RD & 4TH DRIVE (NT:20/2 | )
24231-25L00
Unavailable
4
GEAR,5TH DRIVE (NT:26)
24251-25L00
Unavailable
5
BUSH,5TH DRIVE GEAR
24252-35F00
Unavailable
6
GEAR,6TH DRIVE (NT:28)
24261-25L00
Unavailable
7
BUSH,6TH DRIVE GEAR
24262-35F10
Unavailable
8
HOUSING,CNTR SHAFT BRG,R
24770-18H10
Unavailable
9
WASHER (27X36X1.0)
09160-27008
Unavailable
10
WASHER,LOCK (27X36X1)
09167-27001
Unavailable
11
BEARING (25X62X17)
09262-25073
Unavailable
12
BEARING
09263-20123
Unavailable
13
SEAL,OIL (20X31.2X2.7)
09285-20006
Unavailable
14
CIRCLIP
09380-27004
Unavailable
15
CIRCLIP
09380-27006
Unavailable
16
CIRCLIP
09380-27006
Unavailable
17
SHAFT,DRIVE
24131-25L00
Unavailable
18
GEAR,1ST DRIVEN (NT:43)
24311-25L00
Unavailable
19
SPACER,1ST DRIVEN GEAR,R
24315-25L00
Unavailable
20
GEAR,2ND DRIVEN (NT:33)
24321-25L00
Unavailable
21
GEAR,3RD DRIVEN (NT:34)
24331-25L00
Unavailable
22
BUSH,3RD DRIVEN GEAR
24332-24F20
Unavailable
23
BUSH,3RD DRIVEN GEAR
24332-24F20
Unavailable
24
WASHER,3RD & 4TH DRIVEN GEAR
24333-47H00
Unavailable
25
GEAR,4TH DRIVEN (NT:34)
24341-25L00
Unavailable
26
GEAR,5TH DRIVEN (NT:32)
24351-25L00
Unavailable
27
GEAR,6TH DRIVEN (NT:31)
24361-25L00
Unavailable
28
SPACER,ENGINE SPROCKET
27531-25L00
Unavailable
29
SHIM (24X34X1)
09181-24005
Unavailable
30
BEARING (20X34X13.5)
09263-20087
Unavailable
31
BEARING (24X28X13)
09263-24030
Unavailable
32
BEARING (30X35X12.8)
09263-30018
Unavailable
33
BEARING (30X62X23.8)
09267-30011
Unavailable
34
CIRCLIP
09380-30009
Unavailable
35
CIRCLIP
09380-30009
Unavailable
36
CIRCLIP
09380-30009
Unavailable
37
SHIM (30X40X1)
09181-30167
Unavailable
38
PIN (6X10)
09261-06003
Unavailable
39
SEAL,OIL (42X62X7)
09283-42018
Unavailable
40
RETAINER,CL PUSH ROD OIL SEAL
24741-25L00
Unavailable
41
RETAINER,CNTR SHAFT BEARING,R
24751-18H00
Unavailable
42
RETAINER,COUNTER SHAFT BRG,L
24751-25L00
Unavailable
43
SCREW (6X12)
09126-06011
Unavailable
44
SCREW (6X13)
09139-06153
Unavailable
45
SCREW (6X20)
09139-06159
Unavailable
47
CHAIN ASSY,DRIVE
27600-17K00-126
Unavailable
48
.JOINT SET (DID525HV3)
27620-17K00
Unavailable
