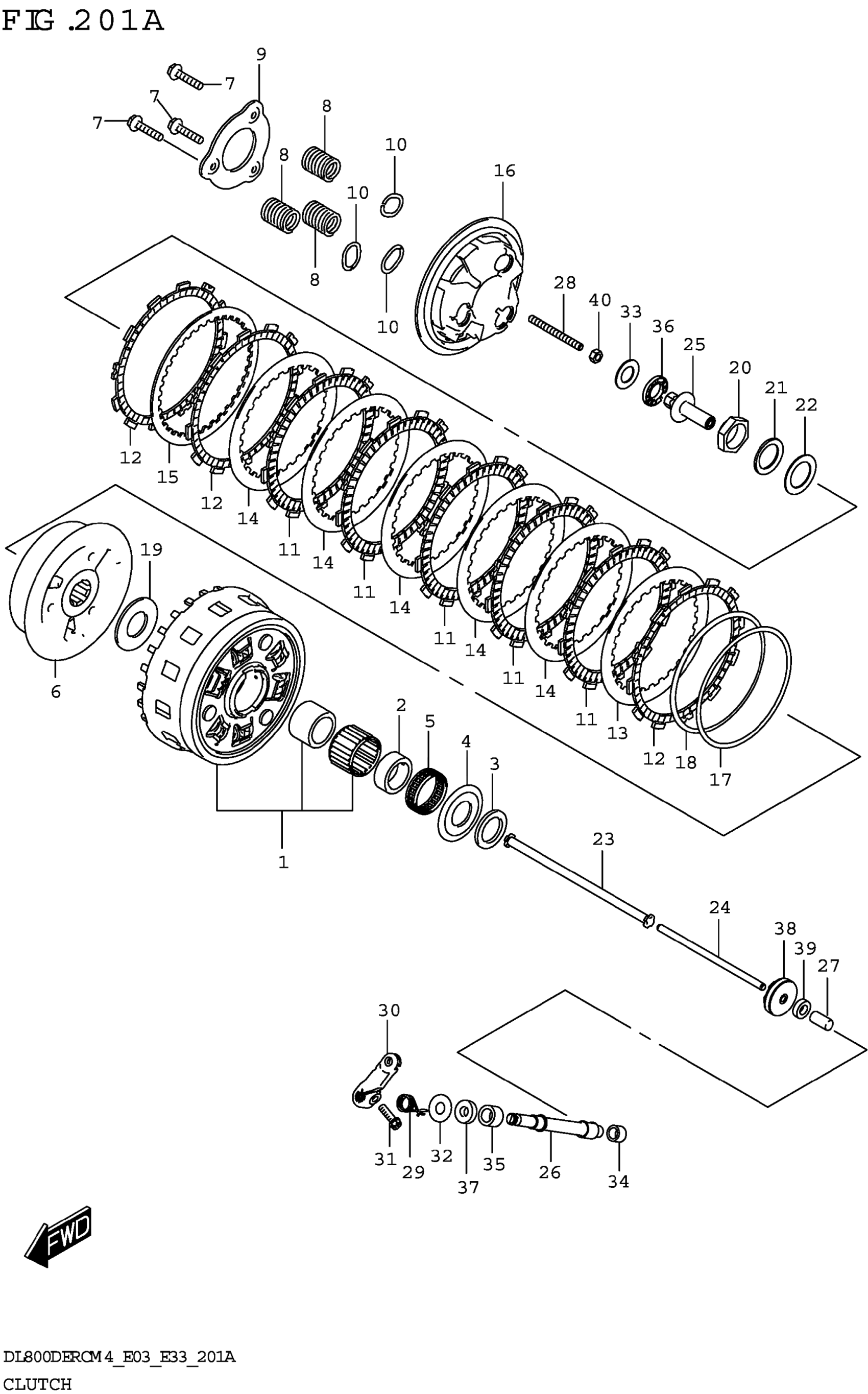

Suzuki DL800DERCM4 (2024) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY,PRI DRIVEN (NT:62)

21200-25810

Unavailable

2

SPACER,OIL PUMP DRIVE SPROCKE

21253-01H10

Unavailable

3

WASHER (25X30X3)

09160-25036

Unavailable

4

WASHER (25X54X2.4)

09160-25073

Unavailable

5

BEARING (35X40X12) | OIL PUMP DR SPROCKET

09263-35045

Unavailable

6

.HUB,CLUTCH SLEEVE

21411-25L00

Unavailable

7

.BOLT,CLUTCH SPRING

21412-31J00

Unavailable

8

.SPRING,CLUTCH

21413-25L00

Unavailable

9

.PLATE,STOPPER

21414-25L00

Unavailable

10

.SEAT,CLUTCH SPRING

21415-31J00

Unavailable

11

.PLATE,CLUTCH DRIVE NO.1 (T:2 | )

21441-36F50

Unavailable

12

.PLATE,CLUTCH DRIVE NO.2 (T:2 | )

21442-41G20

Unavailable

13

.PLATE,CLUTCH DRIVEN NO.2 (T: | 6)

21451-25L10

Unavailable

14

.PLATE,CLUTCH DRIVEN (T:1.6)

21451-41G30

Unavailable

15

.PLATE,CLUTCH DRIVEN NO.3 (T: | 0)

21452-25L00

Unavailable

16

.DISC,CLUTCH PRESSURE

21462-25L00

Unavailable

17

.SEAT,WAVE WASHER

21471-41G00

Unavailable

18

.WASHER,CLUTCH PLATE WAVE

21472-41G20

Unavailable

19

.WASHER (25X50X2.5)

09160-25056

Unavailable

20

NUT

09159-24010

Unavailable

21

WASHER (24.2X35X2.7)

09164-24008

Unavailable

22

SHIM (25X38X1)

09181-25223

Unavailable

23

ROD,CLUTCH PUSH,R

23110-38B00

Unavailable

24

ROD,CLUTCH PUSH,L

23111-25L00

Unavailable

25

PIECE,CLUTCH PUSH

23121-25L00

Unavailable

26

CAMSHAFT,CLUTCH RELEASE

23122-25L00

Unavailable

27

CAP,CLUTCH PUSH ROD

23123-41G00

Unavailable

28

SCREW,CLUTCH PUSH ROD

23124-25L00

Unavailable

29

SPRING,CLUTCH RELEASE RETURN

23125-44G00

Unavailable

30

ARM,CLUTCH RELEASE

23271-41G00

Unavailable

31

BOLT (6X20)

09103-06527

Unavailable

32

WASHER (10.5X24X1.0)

09160-10020

Unavailable

33

WASHER (15.5X28X1)

09160-15045

Unavailable

34

BEARING (10X14X10)

09263-10014

Unavailable

35

BEARING (12X18X12)

09263-12027

Unavailable

36

BEARING (15X28X2)

09263-15003

Unavailable

37

SEAL,OIL (10X20X6)

09282-10012

Unavailable

38

SEAL,OIL

09283-06013

Unavailable

39

SEAL,OIL (10X17X5)

09285-10004

Unavailable

40

NUT

08310-0006A

Unavailable
