2006 Suzuki DL1000 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2006 Suzuki DL1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

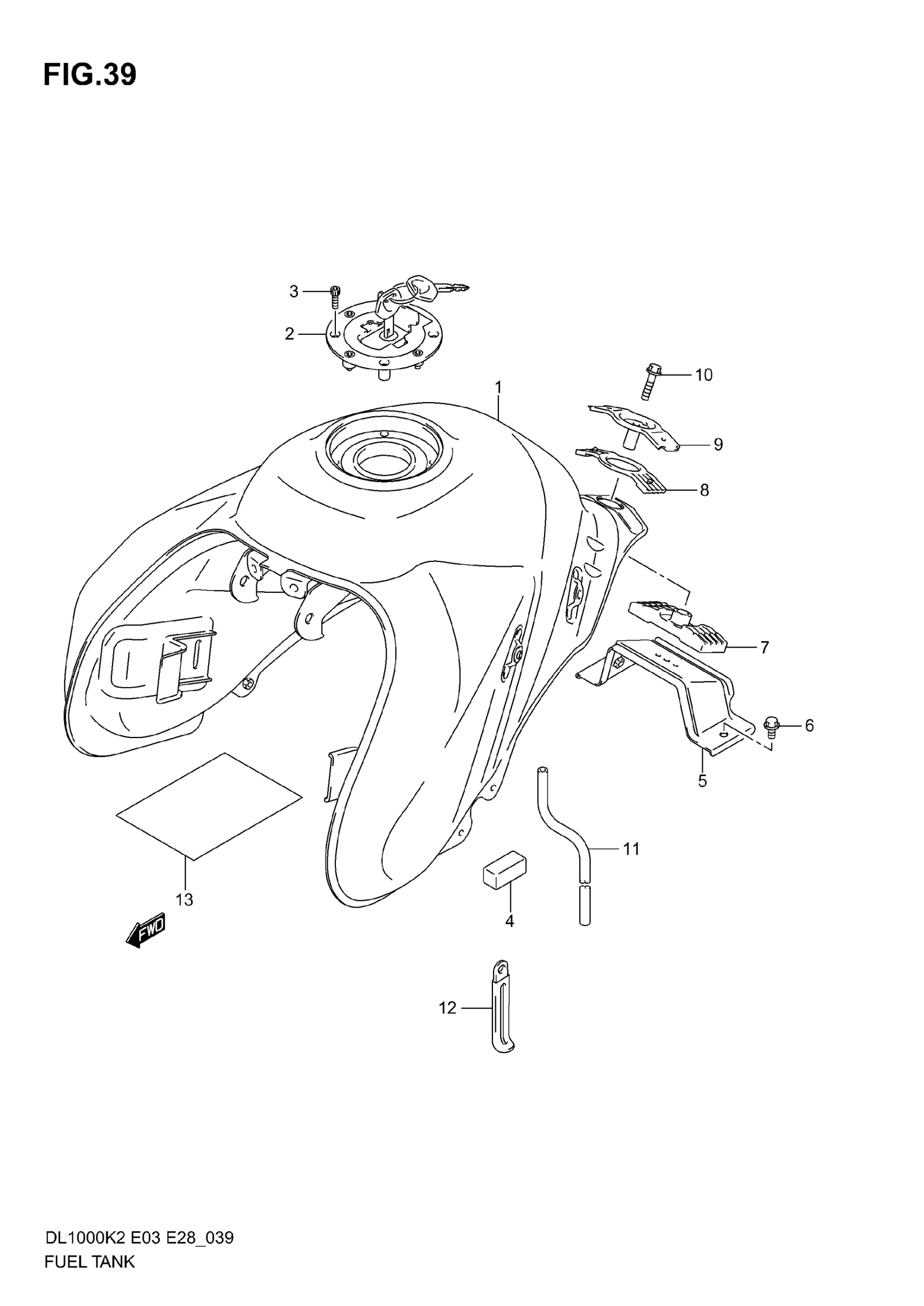

2006 Suzuki DL1000 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TANK, FUEL (BLUE) | MODEL K2

44110-06G00-Y7H

1
Out of stock

1

TANK, FUEL (GRAY) | MODEL K2

44110-06G00-YU8

1
Out of stock

1

TANK, FUEL (YELLOW) | MODEL K2/K3

44110-06G00-YU9

1
Out of stock

1

TANK, FUEL (SILVER) | MODEL K3/K4/K5

44110-06G00-YD8

1
Out of stock

1

TANK ASSY,FUEL( | MODEL K3/K4/K5 This part replaces 44110-06G00-YBA.

44110-06G32-13L

1
Out of stock

1

TANK ASSY,FUEL( | MODEL K4/K5 This part replaces 44110-06G00-YAY.

44100-06G31-YAY

1
Out of stock

1

TANK, FUEL (BLUE) | MODEL K2 E33

44110-06G20-Y7H

1
Out of stock

1

TANK, FUEL (GRAY) | MODEL K2 E33

44110-06G20-YU8

1
Out of stock

1

TANK, FUEL (YELLOW) | MODEL K2/K3 E33

44110-06G20-YU9

1
Out of stock

1

TANK, FUEL (SILVER) | MODEL K3/K4/K5 E33

44110-06G20-YD8

1
Out of stock

1

TANK, FUEL (BLUE) | MODEL K3/K4/K5 E33

44110-06G20-YBA

1
Out of stock

1

TANK ASSY, FUEL | MODEL K4/K5 E33 This part replaces 44110-06G20-YAY.

44100-06G51-YAY

1
Out of stock

1

TANK ASSY,FUEL( | MODEL K6 E3,E28 This part replaces 44110-06G00-YAY.

44100-06G31-YAY

1
Out of stock

1

TANK ASSY,FUEL | MODEL K6 E3,E28 This part replaces 44110-06G00-YHG.

44100-06G31-YHG

1
Out of stock

1

TANK ASSY,FUEL( | MODEL K6 E3,E28 This part replaces 44110-06G00-YHL.

44100-06G31-YHL

1
Out of stock

1

TANK ASSY, FUEL | MODEL K6 E33 This part replaces 44110-06G20-YAY.

44100-06G51-YAY

1
Out of stock

1

TANK, FUEL (GRAY) | MODEL K6 E33

44110-06G20-YHG

1
Out of stock

1

TANK, FUEL (RED) | MODEL K6 E33

44110-06G20-YHL

1
Out of stock

2

CAP SET,FUEL TA This part replaces 44201-33820.

44201-33822

1
Out of stock

2

CAP SET,FUEL TA | E33 This part replaces 44200-33830.

44200-33831

1
Out of stock

3

BOLT

09106-05017

4
Out of stock

4

CUSHION, SIDE

44541-06G00

2
Out of stock

5

BRACKET, FUEL TANK RR | MODEL K2/K3 This part replaces 44550-06G00.

44550-06G10

1
Out of stock

5

BRACKET, FUEL TANK RR | MODEL K4/K5/K6 This part replaces 44550-06G01.

44550-06G10

1
Out of stock

6

BOLT (8X16) This part replaces 01550-08163.

01550-0816A

2
Out of stock

7

CUSHION,FUEL TANK RR LWR

44545-06G00

1
Out of stock

8

CUSHION,FUEL TANK RR UPR

44542-06G00

1
Out of stock

9

BRACKET,FUEL TANK RR UP

44530-06G00

1
Out of stock

10

BOLT (8X35) This part replaces 01550-08353.

01550-0835A

1
Out of stock

11

HOSE,FUEL TANK This part replaces 44423-06G00.

44423-06G01

1
Out of stock

12

CLAMP

09404-06429

1
Out of stock

13

SHIELD, CENTER

44194-06G00

1
Out of stock
