1990 Yamaha Ovation (CS340P) Starter Diagram

← All diagrams

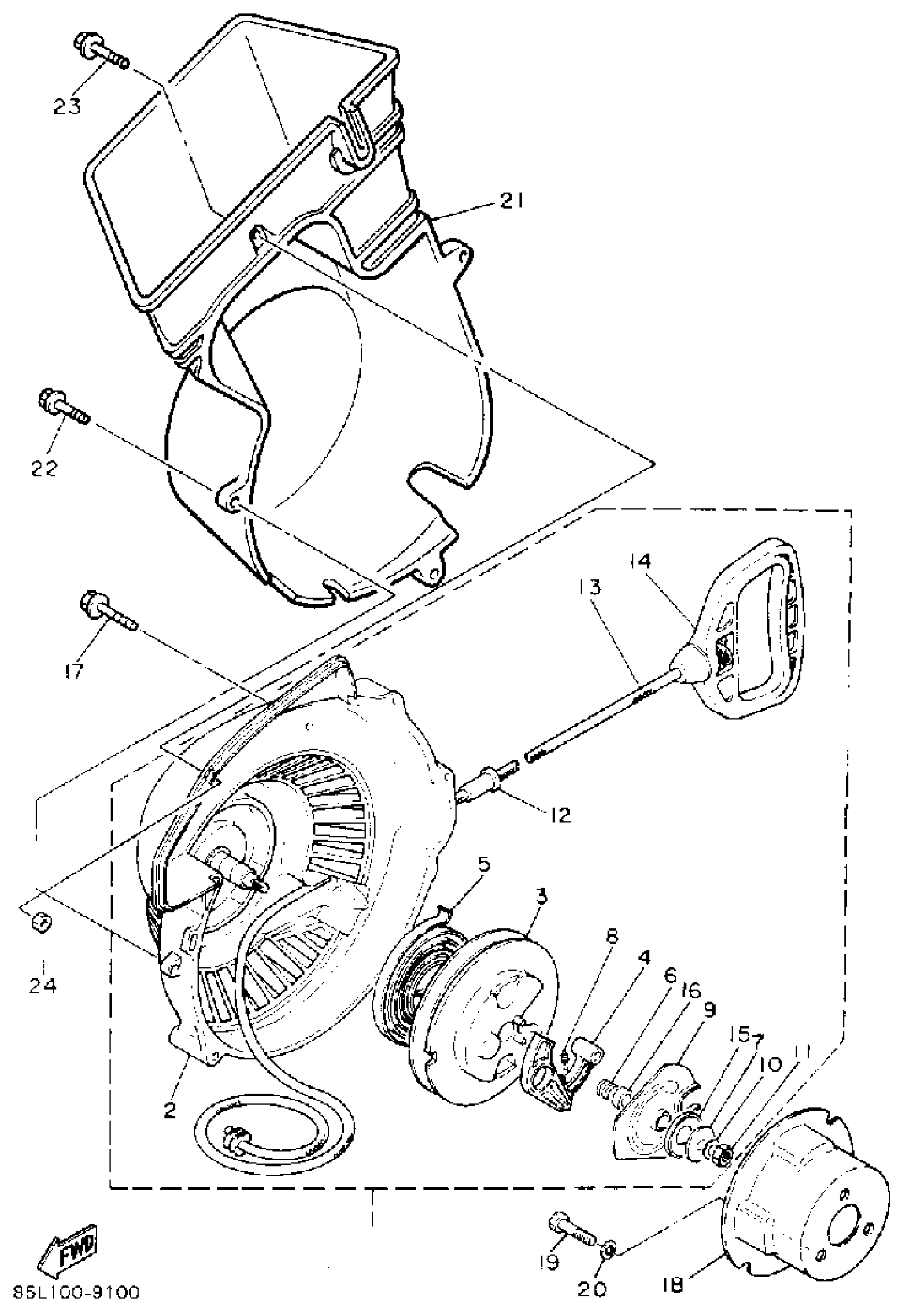

Find the part on the Starter diagram for your 1990 Yamaha Ovation (CS340P), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1990 Yamaha Ovation (CS340P) Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STARTER ASSY

85L-15710-00-00

1
Out of stock

2

. CASE, STARTER

8G8-15711-01-00

1
Out of stock

3

DRUM, SEAVE

8F3-15714-01-00

1

$45.63

In stock

4

PAWL, DRIVE

8F3-15741-01-00

1

$21.05

In stock

5

SPRING, STARTER

8F3-15713-01-00

1

$41.31

In stock

6

SPRING, DRIVE PLATE

8F3-15715-00-00

1

$9.15

In stock

7

WASHER, THRUST

8F3-15739-01-00

1

$11.03

In stock

8

SPRING, RETURN

8F3-15734-00-00

1

$5.12

In stock

9

PLATE, DRIVE

8F3-15716-03-00

1

$23.00

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT(650)

95380-06700-00

1

$6.17

In stock

12

GUIDE, ROPE

8F3-15758-00-00

1

$17.09

In stock

13

WIRE, STARTER (BRAIDED)

89A-15751-00-00

1

$27.50

In stock

14

HANDLE, STARTER

8F3-15755-00-00

1

$23.00

In stock

15

WASHER, THRUST

8G5-15739-00-00

1

$6.94

In stock

16

COLLOR

82M-15779-00-00

—

$6.88

In stock

17

BOLT, FLANGE

95817-06045-00

—

$6.18

In stock

18

PULLEY, STARTER

81L-15723-00-00

—

$41.92

In stock

19

BOLT, HEXAGON

97017-08016-00

—
Out of stock

20

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

21

COVER

85L-15779-00-00

1
Out of stock

22

BOLT, FLANGE

95817-06030-00

—

$3.91

In stock

23

BOLT, FLANGE

95817-06030-00

—

$3.91

In stock

24

NUT

90179-06447-00

1
Out of stock
