1990 Yamaha Ovation (CS340P) Shroud Diagram

← All diagrams

Find the part on the Shroud diagram for your 1990 Yamaha Ovation (CS340P), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

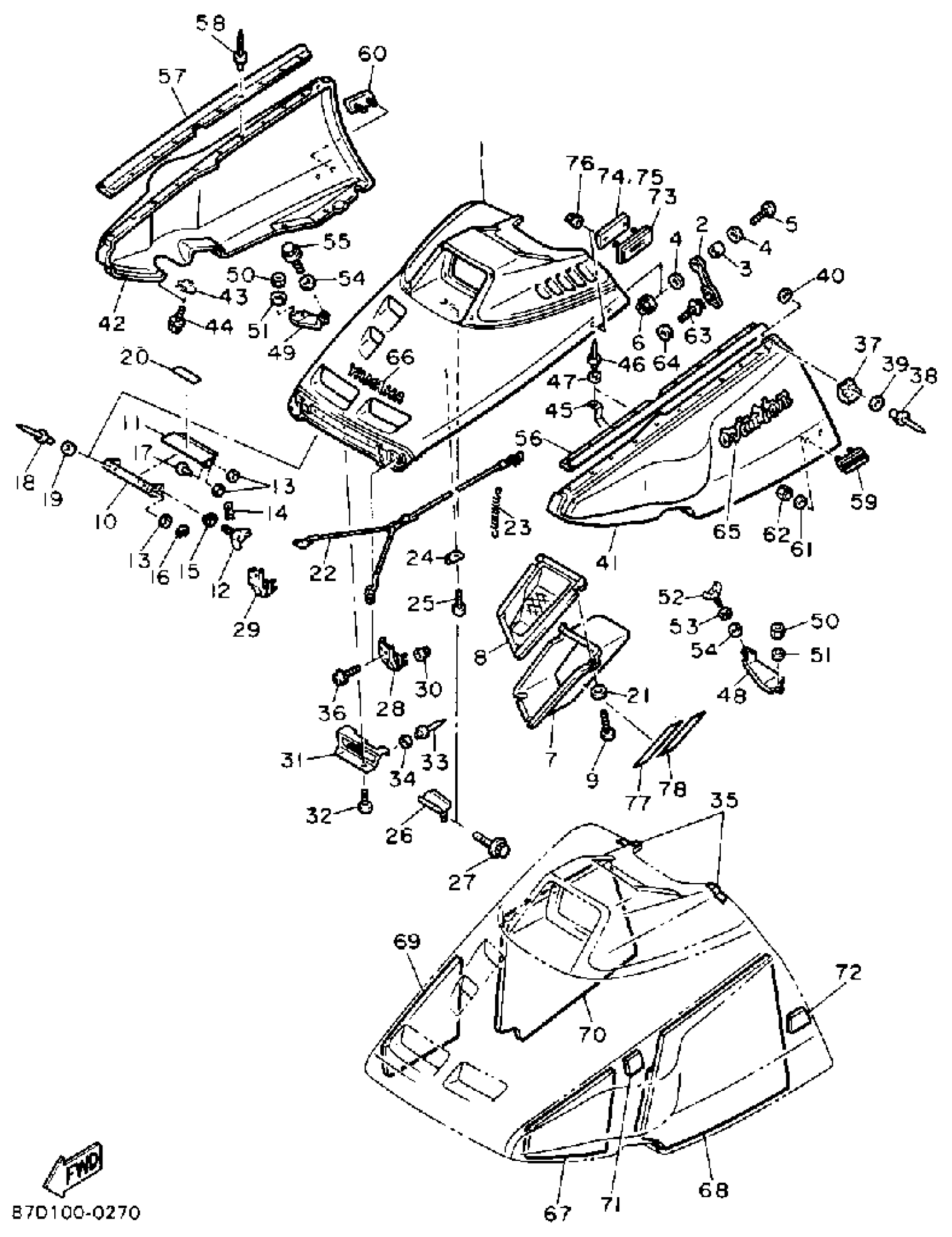

1990 Yamaha Ovation (CS340P) Shroud Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

87D-Y7711-10-00

1
Out of stock

2

BODY, LATCH 1

8V0-77171-00-00

1

$18.37

In stock

3

COLLAR (420)

90387-06241-00

1

$6.18

In stock

4

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

5

SCREW, BINDING

98907-06025-00

1

$6.18

In stock

6

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

7

DUCT

85L-77194-00-00

1
Out of stock

8

PROTECTOR 3

85L-77553-00-00

1
Out of stock

9

SCREW, TAPPING(4MV)

97707-50016-00

1

$1.16

In stock

10

STAY 1

85L-77125-01-00

1
Out of stock

11

STAY 3

85L-77127-01-00

1
Out of stock

12

BOLT, WING(8W1)

90122-05022-00

1

$6.15

In stock

13

. WASHER, PLATE

90202-05088-00

1

$6.33

In stock

14

PIN, HAIR 6474123500

90468-10003-00

1

$2.45

In stock

15

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

16

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

17

PIN

90249-05136-00

1
Out of stock

18

RIVET (856)

90267-48014-00

—
Out of stock

19

WASHER, PLATE

90201-04027-00

—
Out of stock

20

LABEL,WARNING 2

8BE-77762-00-00

1
Out of stock

21

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

22

STOPPER,SHROUD

89X-77118-00-00

1
Out of stock

23

CLAMP, ROD

80L-77159-00-00

1
Out of stock

24

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

25

SCREW, TRUSS TAP.

97707-50014-00

—

$6.18

In stock

26

PLATE 1

85L-77185-00-00

1
Out of stock

27

BOLT, WITH WASHER (4L0)

90119-05059-00

—

$1.78

In stock

28

HINGE ASSEMBLY

85L-77140-00-00

1
Out of stock

29

HINGE ASSEMBLY 2

85L-7714A-00-00

1
Out of stock

30

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

31

PROTECTOR 4

85L-77554-00-00

1
Out of stock

32

SCREW, TRUSS TAP.

97707-50014-00

—

$6.18

In stock

33

RIVET (856)

90267-48014-00

—
Out of stock

34

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

35

DAMPER, SHROUD

85L-77196-00-00

1
Out of stock

36

SCREW, W/WASHER (4L0)

90159-06060-00

—

$6.17

In stock

37

STOPPER

85L-77188-00-00

—

$5.71

In stock

38

RIVET, BLIND (8M6)

90267-48051-00

—

$1.88

In stock

39

WASHER, SPECIAL

85L-77116-00-00

1
Out of stock

40

WASHER, PLATE

90201-04027-00

—
Out of stock

41

HOOD 1

87D-21982-00-00

1
Out of stock

42

HOOD 2

87D-21983-00-00

1
Out of stock

43

NUT, SPRING (26H)

90183-06023-00

—

$7.45

In stock

44

BOLT, WITH WASHER

90119-06226-00

—

$2.15

In stock

45

STAY, BELT

85L-77338-00-00

1
Out of stock

46

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

47

WASHER, PLATE (8M6)

90201-047A2-00

—
Out of stock

48

BRACKET 3

85L-2196F-00-00

1
Out of stock

49

BRACKET 4

85L-2196G-00-00

1
Out of stock

50

NUT, NYLON

95707-05300-00

—

$2.74

In stock

51

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

52

BOLT, WING (36F)

90122-06020-00

—

$4.98

In stock

53

WASHER, PLATE

90201-06020-00

—

$6.28

In stock

54

WASHER, PLATE 1412342700

90202-06008-00

—

$3.91

In stock

55

BOLT, WITH WASHER

90119-06226-00

—

$2.15

In stock

56

BUSH, RUBBER 1

85L-77515-00-00

1
Out of stock

57

BUSH, RUBBER 2

85L-77516-00-00

1
Out of stock

58

RIVET(81E)

90269-05055-00

—

$7.02

In stock

59

PROTECTOR 1

85L-77551-00-00

1
Out of stock

60

PROTECTOR 2

85L-77552-00-00

1
Out of stock

61

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

62

NUT, NYLON

95707-05300-00

—

$2.74

In stock

63

HOLDER, LATCH

8V0-77175-00-00

—

$15.43

In stock

64

PLATE

4U5-2176E-00-00

—
Out of stock

65

EMBLEM 3

85N-77353-00-00

1
Out of stock

66

EMBLEM, YAMAHA(PASTEL GOLD)

99245-00120-00

—
Out of stock

67

LINING, SHROUD 4

85L-77264-00-00

1
Out of stock

68

LINING, SHROUD 5

85L-77265-00-00

1
Out of stock

69

DAMPER, NOISE 12

85L-77272-00-00

1
Out of stock

70

DAMPER, NOISE 13

85L-77273-00-00

1
Out of stock

71

TAPE 3

85L-7717G-01-00

1
Out of stock

72

TAPE 4

85L-7717H-01-00

1
Out of stock

73

REFLECTOR ASSEMBLY

81E-85110-00-00

1
Out of stock

74

BASE, REFLECTOR 2

85L-8511E-00-00

1
Out of stock

75

BASE, REFLECTOR 3

85L-8511F-00-00

1
Out of stock

76

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

77

LABEL 1

8Y7-47578-00-00

1
Out of stock

78

LABEL, CAUTION

87D-1417E-00-00

—

$2.29

In stock
