2009 Kawasaki Concours 14 ABS Rear Master Cylinder Diagram

← All diagrams

Find the part on the Rear Master Cylinder diagram for your 2009 Kawasaki Concours 14 ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

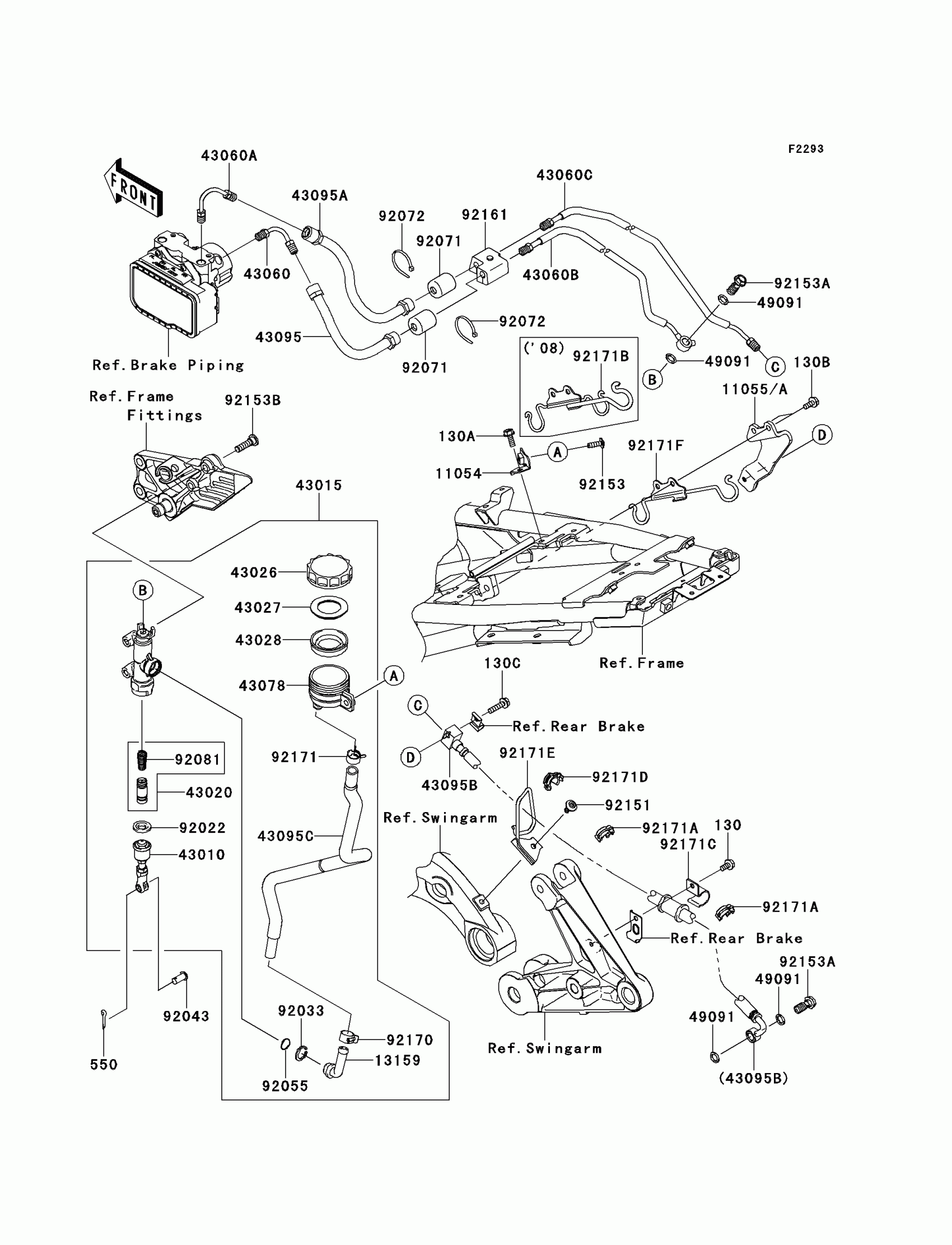

2009 Kawasaki Concours 14 ABS Rear Master Cylinder Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11054

1

$8.08

In stock

11055A

1

$29.77

In stock

13159

CONNECTOR

13159-1056

1

$11.16

In stock

43010

ROD-ASSY-BRAKE

43010-0013

1

$75.88

In stock

43015

1

$412.09

In stock

43020

PISTON-COMP-BRAKE

43020-1057

1

$59.90

In stock

43026

CAP-BRAKE

43026-1051

1

$31.36

In stock

43027

PLATE-DIAPHRAGM

43027-1051

1

$4.22

In stock

43028

1

$15.01

In stock

43060

1

$20.46

In stock

43060A

1

$20.46

In stock

43060B

1

$97.78

In stock

43060C

1

$57.92

In stock

43078

1

$28.80

In stock

43095

1

$103.77

In stock

43095A

1

$103.77

In stock

43095B

1

$129.45

In stock

43095C

1

$31.20

In stock

49091

1

$1.81

In stock

92022

WASHER,CIRCRIP

92022-1601

1
Out of stock

92033

RING-SNAP,20.5MM

92033-1186

1

$3.94

In stock

92043

PIN,8X17

92043-0104

1

$3.11

In stock

92055

RING-O,MASTER CYLINDER

92055-1251

1
Out of stock

92071

GROMMET

92071-1143

1

$5.66

In stock

92072

BAND,L=148

92072-3768

1

$3.12

In stock

92081

1

$11.69

In stock

92151

BOLT,SOCKET,6X14

92151-1654

1

$1.56

In stock

92153

BOLT,6X18

92153-0756

1
Out of stock

92153A

BOLT,OIL,L=23

92153-1419

1
Out of stock

92153B

BOLT,SOCKET,8X30

92153-1624

1

$3.11

In stock

92161

DAMPER,HOSE CLAMP

92161-0314

1

$11.42

In stock

92170

CLAMP,HOSE

92170-1091

1

$3.97

In stock

92171

CLAMP,HOSE

92171-0463

1

$5.56

In stock

92171A

CLAMP,BRAKE HOSE

92171-0607

1

$4.85

In stock

92171C

CLAMP,BRAKE HOSE

92171-0880

1

$6.68

In stock

92171D

CLAMP,BRAKE HOSE

92171-1703

1

$4.14

In stock

92171E

CLAMP,BRAKE HOSE

92171-1713

1

$16.59

In stock

92171F

1

$39.16

In stock

130

BOLT-FLANGED,6X12

130BA0612

1

$1.46

In stock

130A

BOLT-FLANGED,6X16

130BA0616

1

$1.12

In stock

130B

BOLT-FLANGED,6X14

130BB0614

1

$1.84

In stock

130C

BOLT-FLANGED,6X25

130BB0625

1

$1.92

In stock

550

PIN-COTTER,2.0X15

550AA2015

1

$0.94

In stock
