1990 Yamaha BIG Wheel (BW80A) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1990 Yamaha BIG Wheel (BW80A), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

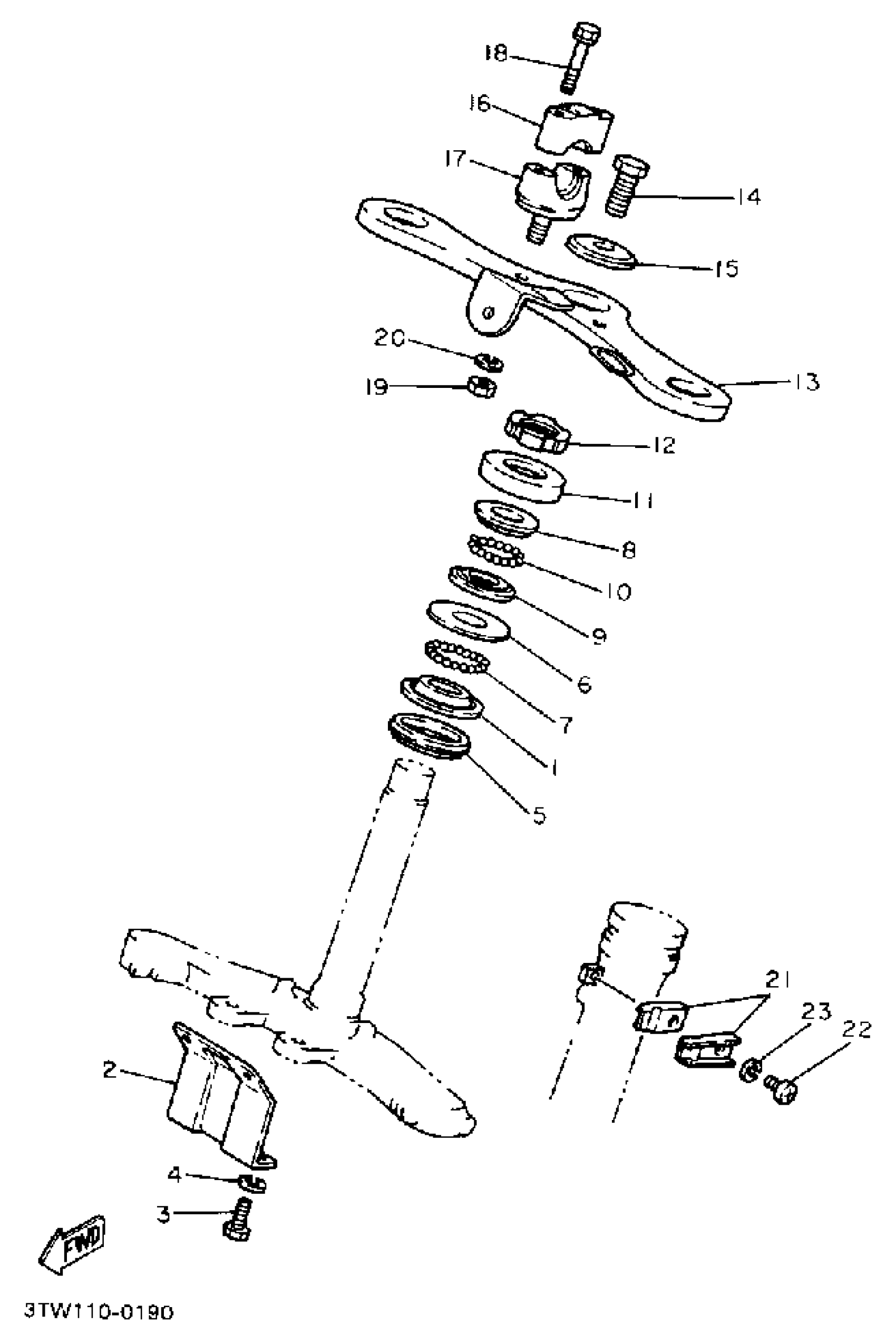

1990 Yamaha BIG Wheel (BW80A) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RACE, BALL 1

B6E-23411-00-00

1

$7.02

In stock

2

STAY, PLATE

21W-23486-00-00

1
Out of stock

3

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

4

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

5

SEAL, DUST

164-23462-00-00

1

$6.42

In stock

6

RACE, BALL 2

B6E-23412-00-00

1

$9.71

In stock

7

BALL

93501-04011-00

1
Out of stock

8

RACE, BALL 1

BP2-23411-00-00

1

$8.40

In stock

9

RACE, BALL 2

BP2-23412-00-00

1

$5.71

In stock

10

BALL

93503-16003-00

1

$2.14

In stock

11

COVER, BALL RACE

122-23416-00-00

1

$6.40

In stock

12

NUT (122-23453-00)

90179-25051-00

1
Out of stock

13

CROWN, HANDLE

1RY-23435-00-98

1
Out of stock

14

BOLT 1222345100

90105-10006-00

1

$9.17

In stock

15

WASHER (1YJ)

90209-10160-00

1

$5.68

In stock

16

HOLDER, HANDLE UPPER

462-23441-01-00

—
Out of stock

17

HOLDER, HANDLE UNDER

462-23442-00-98

—
Out of stock

18

BOLT(3RV)

97014-06035-00

—

$1.54

In stock

19

NUT(3BM)

95314-10600-00

—

$1.74

In stock

20

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

21

CLAMP (3R0)

90462-14055-00

—

$8.31

In stock

22

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

23

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
