2001 Yamaha BR250TF 8BD8 Bumper Diagram

← All diagrams

Find the part on the Bumper diagram for your 2001 Yamaha BR250TF 8BD8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

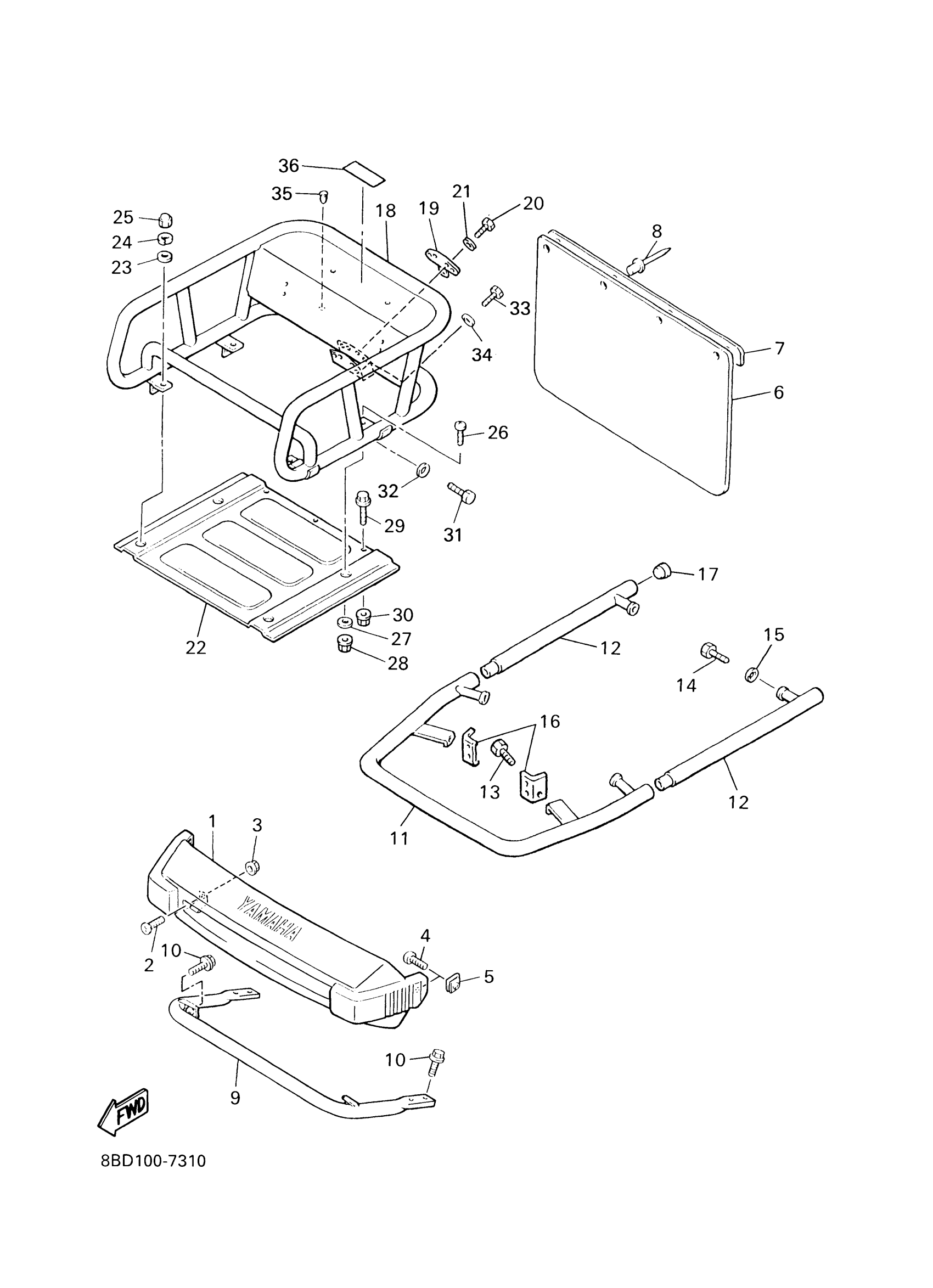

2001 Yamaha BR250TF 8BD8 Bumper Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BUMPER, FRONT 1

81X-77511-00-00

—

$160.43

In stock

2

SCREW, BINDING

98907-06016-00

1

$7.14

In stock

3

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

4

SCREW, BINDING

98907-05012-00

1
Out of stock

5

NUT, SPRING (2E9)

90183-05013-00

1

$7.23

In stock

6

FLAP

8R4-77595-01-00

—

$60.22

In stock

7

STOPPER, FLAP

80J-77596-00-00

—
Out of stock

8

RIVET, BLIND (8R6)

90267-48086-00

1

$3.49

In stock

9

BUMPER, FRONT 3

8R4-77513-00-00

—

$93.11

In stock

10

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

11

BUMPER, FRONT 2

8AF-77512-10-00

1
Out of stock

12

BUMPER, FRONT 3

8AF-77513-00-00

1
Out of stock

13

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

14

BOLT, HEXAGON

97017-08016-00

1
Out of stock

15

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

16

BRACKET, FRONT (L.H)

84A-77531-01-00

—

$36.55

In stock

17

PLUG(8Y1)

90338-18176-00

—
Out of stock

18

BUMPER, REAR 1

8Y1-77541-00-00

1
Out of stock

19

BRACKET, HITCH 2

84R-77592-00-00

—

$65.05

In stock

20

BOLT, HEXAGON

97017-08020-00

—
Out of stock

21

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

22

PROTECTOR 4

8Y1-77554-00-00

—
Out of stock

23

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

24

WASHER(JN5)

92907-08100-00

—

$5.98

In stock

25

NUT, CAP

95307-08800-00

—
Out of stock

26

SCREW, BINDING

98907-08020-00

—
Out of stock

27

WASHER, PLATE (4W3)

90201-086A3-00

—

$6.29

In stock

28

NUT, NYLON

95717-08300-00

—

$2.57

In stock

29

BOLT, FLANGE(JN5)

95817-08016-00

1

$4.12

In stock

30

NUT, NYLON

95717-08300-00

—

$2.57

In stock

31

BOLT, HEXAGON

97017-08016-00

1
Out of stock

32

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

33

BOLT, HEXAGON

97017-08020-00

—
Out of stock

34

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

35

CLAMP(8AF)

90464-48226-00

—

$0.46

In stock

36

EMBLEM

89X-24897-00-00

1
Out of stock
