1982 Yamaha BR250F Steering BR250F - G Diagram

← All diagrams

Find the part on the Steering BR250F - G diagram for your 1982 Yamaha BR250F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

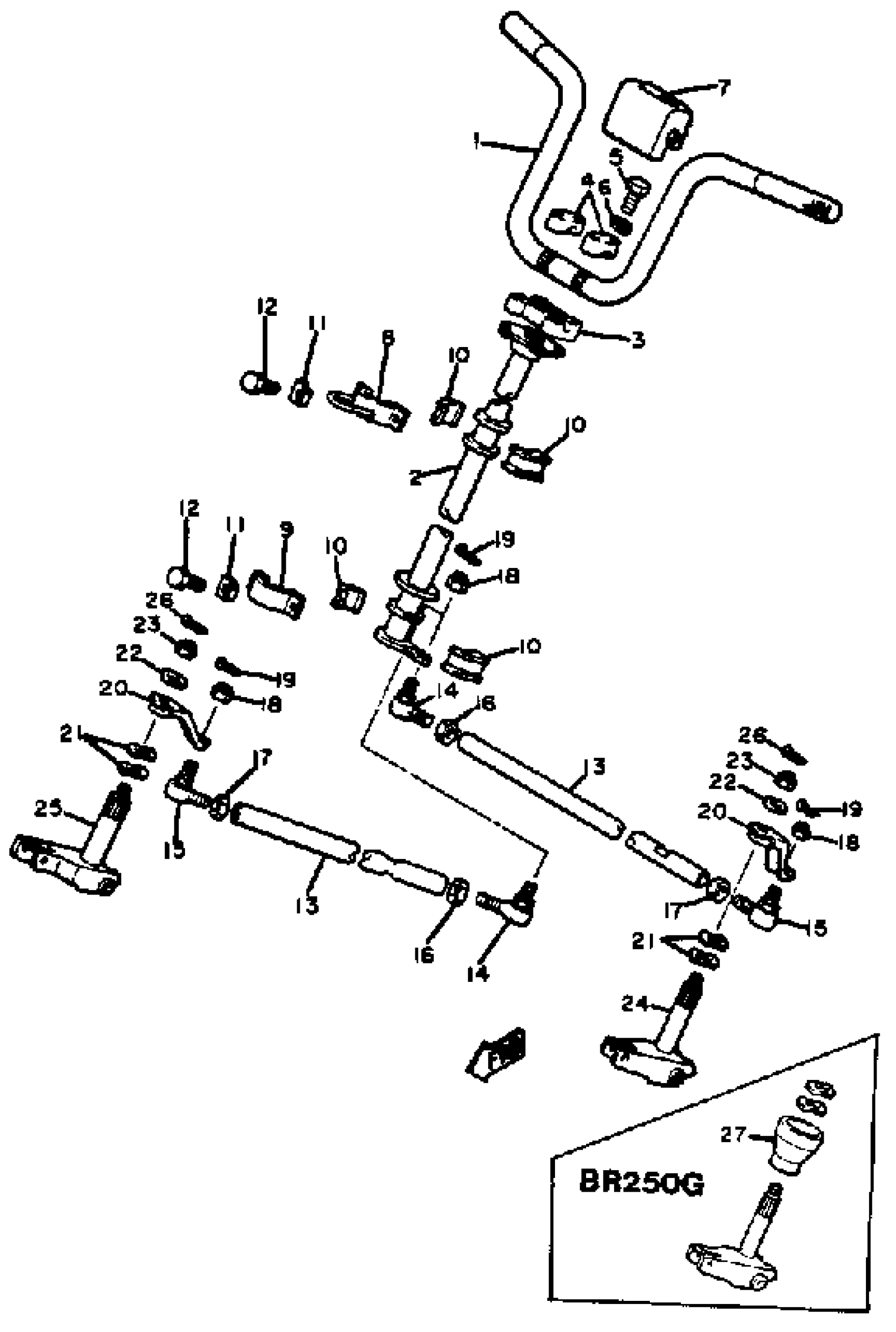

1982 Yamaha BR250F Steering BR250F - G Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

86A-23811-90-00

1

$90.17

In stock

2

COLUMN, STEERING 2

8R4-23813-00-00

1

$123.18

In stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

6

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

7

COVER, STEERING

8F3-23818-00-00

—

$21.86

In stock

8

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

9

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

10

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

11

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

12

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

13

ROD, STEERING RELAY

8R4-23821-00-00

1
Out of stock

14

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

15

JOINT, UNIVERSAL 2

86X-23845-00-00

1

$54.20

In stock

16

NUT (682)

95380-10700-00

1

$5.78

In stock

17

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

18

NUT, NYLON

95707-10300-00

—

$6.68

In stock

19

PIN, COTTER

91490-20025-00

—

$1.31

In stock

20

ARM, OUTSIDE 1

88P-23851-00-00

1
Out of stock

21

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

22

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

23

NUT, NYLON

95707-10300-00

—

$6.68

In stock

24

COLUMN, SKI 1

8R4-23853-01-00

1
Out of stock

25

COLUMN, SKI 2

8R4-23854-01-00

1
Out of stock

26

PIN, COTTER

91490-25020-00

—

$2.94

In stock

26

PIN COTTER

91490-30025-00

—
Out of stock

27

COVER 2

8U0-2198G-00-00

1
Out of stock
