1988 Kawasaki Big Wheel Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 1988 Kawasaki Big Wheel, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

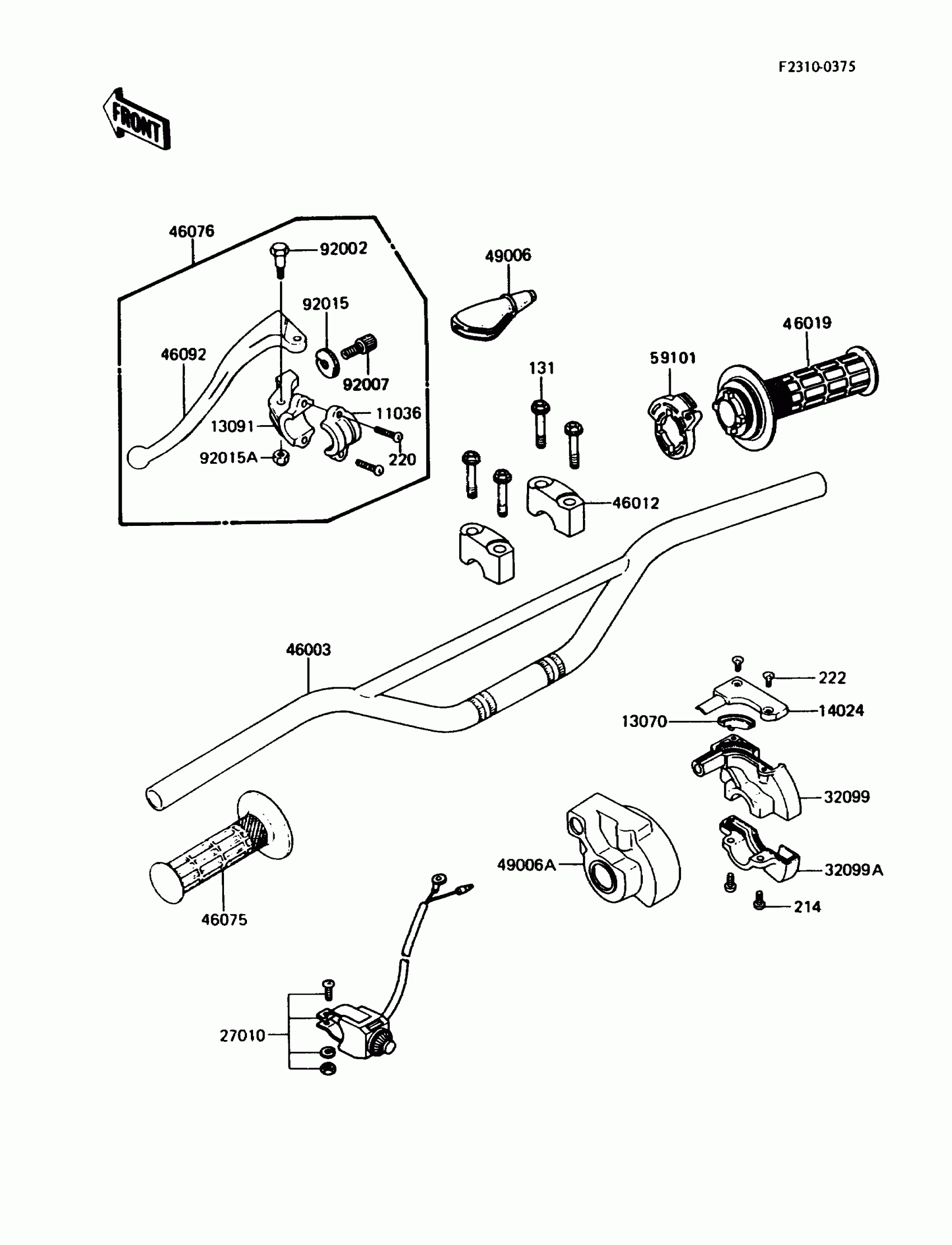

1988 Kawasaki Big Wheel Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11036

BRACKET-A,LEVER HOLDER

11036-1297

1
Out of stock

13070

GUIDE,THROTTLE PEACE

13070-1073

1
Out of stock

13091

HOLDER,CLUTCH LEVER

13091-1131

1

$47.82

In stock

14024

COVER,THROTTLE CASE UPP

14025-1646

1
Out of stock

27010

SWITCH,ENGINE STOP

27010-1161

1

$50.69

In stock

32099

CASE,THROTTLE UPP

32099-1036

1

$32.37

In stock

32099A

CASE,THROTTLE LWR

32099-1044

1
Out of stock

46003

HANDLE

46003-1256

1
Out of stock

46012

HOLDER-HANDLE,UPP

46012-1191

1
Out of stock

46019

GRIP-ASSY,THROTTLE

46019-1054

1

$32.66

In stock

46075

GRIP,LH

46075-1024

1

$23.37

In stock

46076

LEVER-ASSY-GRIP,CLUTCH

46076-1118

1
Out of stock

46092

LEVER-GRIP,CLUTCH

46092-1110

1

$23.72

In stock

49006

BOOT,LEVER HOLDER

49006-1017

1

$14.71

In stock

49006A

BOOT,THROTTLE CASE

49006-1097

1

$14.13

In stock

59101

REEL,THROTTLE

59101-1103

1

$11.29

In stock

92002

BOLT,LEVER SET

92002-1150

1

$7.49

In stock

92007

SCREW,CABLE ADJUST,7MM

92007-1143

1
Out of stock

92015

NUT,CABLE ADJUST

46056-006

1

$8.71

In stock

92015A

NUT,LOCK,6MM

92019-008

1

$3.36

In stock

131

BOLT-FLANGED,8X30

131G0830

1
Out of stock

214

SCREW-PAN+-,5X18

214C0518

1

$2.93

In stock

220

SCREW-PAN-CROS

220C0514

1

$1.54

In stock

222

1

$2.15

In stock
