1991 Kawasaki Bayou 300 Front Bevel Gear Diagram

← All diagrams

Find the part on the Front Bevel Gear diagram for your 1991 Kawasaki Bayou 300, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

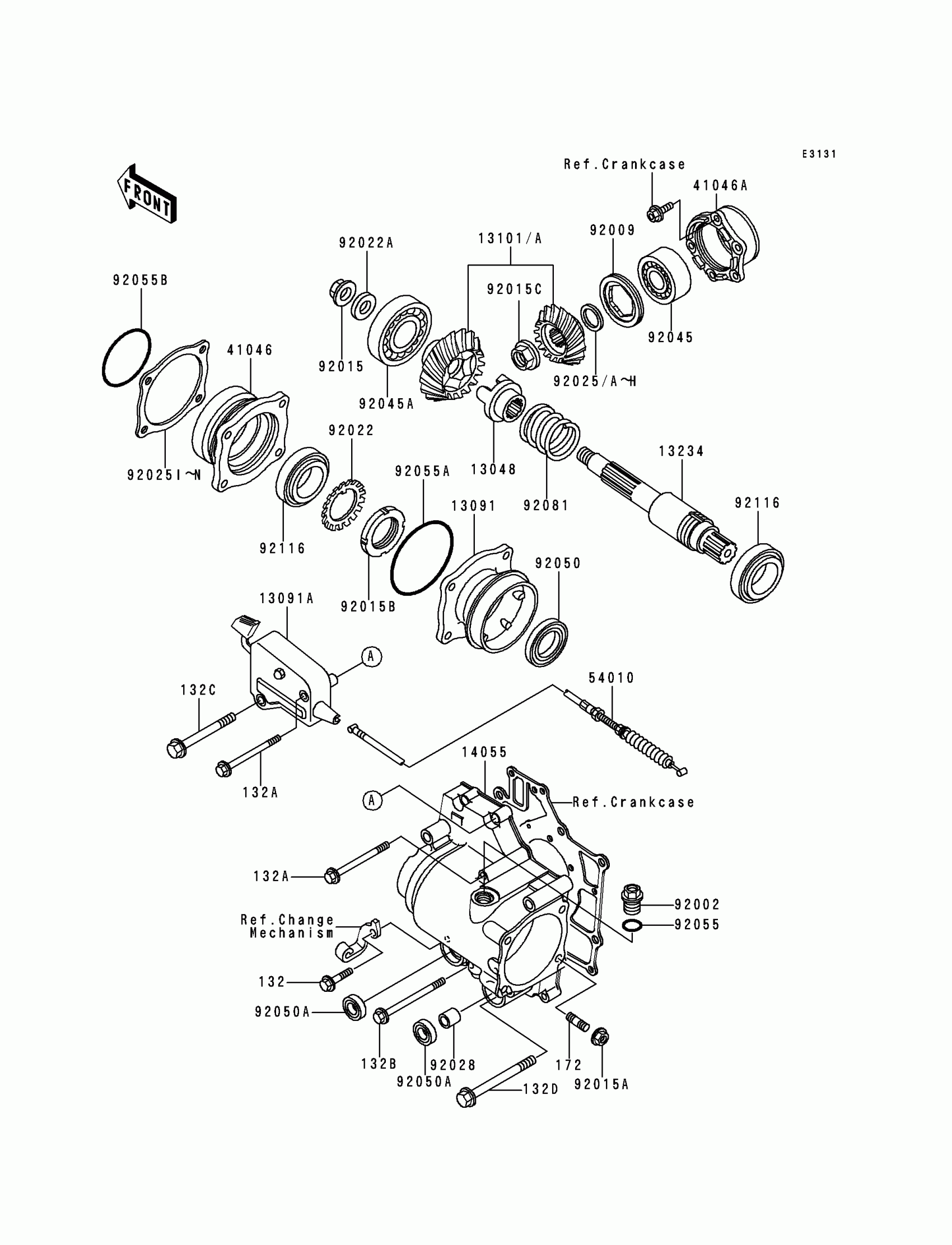

1991 Kawasaki Bayou 300 Front Bevel Gear Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13048

CAM-DAMPER,FR

13048-1059

1

$79.87

In stock

13091

HOLDER,GEAR CASE,FR

13091-1377

1

$93.27

In stock

13091A

HOLDER,DIFF LOCK

13091-1410

1

$186.89

In stock

13101

GEAR-ASSY,FRONT BEVEL

13101-5053

1
Out of stock

13234

1

$238.91

In stock

14055

CASE-GEAR,FRONT BEVEL

14055-1071

1
Out of stock

41046

1

$128.29

In stock

41046A

1

$179.51

In stock

54010

CABLE

54010-1069

1
Out of stock

92002

BOLT,16X10

92002-1238

1

$8.58

In stock

92009

SCREW,55MM

92009-1384

1
Out of stock

92015

NUT,FLANGED,14MM

92015-1341

1

$20.37

In stock

92015A

NUT,8MM

92015-1402

1

$3.72

In stock

92015B

NUT,RING 35MM

92015-1515

1

$34.32

In stock

92015C

NUT,16MM

92015-1581

1

$15.43

In stock

92022

WASHER,LOCK

92022-1687

1

$8.80

In stock

92022A

WASHER,14.2X28X2.6

92022-1688

1

$7.49

In stock

92025

SHIM,20.3X28X1.3

92025-1533

—
Out of stock

92025A

SHIM,20.3X28X0.7

92025-1534

—
Out of stock

92025B

SHIM,20.3X28X0.8

92025-1535

—
Out of stock

92025C

SHIM,20.3X28X0.9

92025-1536

—
Out of stock

92025D

SHIM,20.3X28X1.0

92025-1537

—
Out of stock

92025E

SHIM,20.3X28X1.2

92025-1538

—
Out of stock

92025F

SHIM,20.3X28X0.15

92025-1573

—
Out of stock

92025G

SHIM,20.3X28X0.20

92025-1574

—
Out of stock

92025H

SHIM,20.3X28X1.1

92025-1575

—
Out of stock

92025I

SHIM,T=0.10

92025-1697

—
Out of stock

92025J

SHIM,T=0.15

92025-1698

—
Out of stock

92025K

SHIM,T=0.50

92025-1699

—
Out of stock

92025L

SHIM,T=0.80

92025-1700

—
Out of stock

92025M

SHIM,T=1.00

92025-1701

—
Out of stock

92025N

SHIM,T=1.20

92025-1702

—
Out of stock

92028

BUSHING

92028-1347

1

$6.75

In stock

92045

BEARING-BALL,5304

92045-1144

1

$98.45

In stock

92045A

BEARING-BALL,6206CM

92045-1155

1

$25.29

In stock

92049

SEAL-OIL

92050-057

1
Out of stock

92049A

SEAL-OIL

92050-082

1
Out of stock

92055

RING-O,ID=13.8

92055-1141

1

$3.12

In stock

92055A

RING-O,76MM

92055-1213

1

$9.27

In stock

92055B

RING-O

92055-1316

1

$8.03

In stock

132

BOLT-FLANGED-SMALL,6X30

132J0630

1
Out of stock

132A

BOLT-FLANGED-SMALL,6X75

132J0675

1
Out of stock

132B

BOLT-FLANGED-SMALL

132J0685

1
Out of stock

132C

BOLT-FLANGED-SMALL,8X75

132J0875

1
Out of stock

132D

BOLT-FLANGED-SMALL

132J0890

1
Out of stock

172

BOLT-STUD,8X25

172G0825

1

$2.56

In stock

92081

SPRING,DAMPER

92081-1854

1

$23.47

In stock

92116

BEARING-ROLLER

92116-1055

1

$48.92

In stock
