2023 Suzuki AN400AM3 AIR Cleaner Diagram

← All diagrams

Find the part on the AIR Cleaner diagram for your 2023 Suzuki AN400AM3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

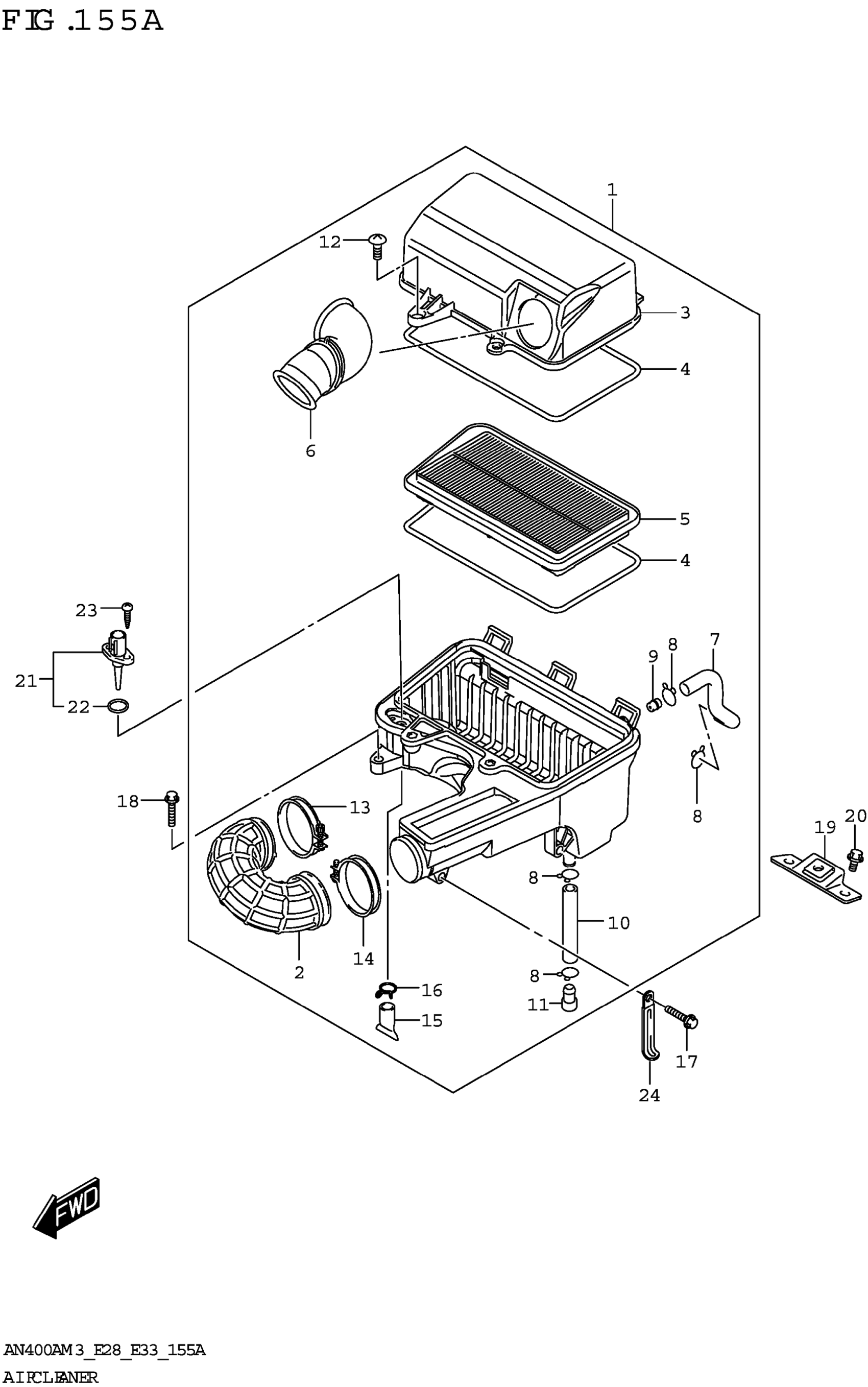

2023 Suzuki AN400AM3 AIR Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CLEANER ASSY, AIR

13700-19K10

1

$271.52

In stock

2

.TUBE, OUTLET

13881-19K00

1

$41.70

In stock

3

.CAP

13740-19K00

1

$43.08

In stock

4

.GASKET

13746-19K10

2

$5.10

In stock

5

.FILTER, AIR CLEANER

13780-19K00

1

$26.49

In stock

6

.TUBE, INLET

13891-19K00

1
Out of stock

7

.TUBE, BREATHER

13853-19K00

1

$12.18

In stock

8

.CLIP

13821-12K00

4

$4.33

In stock

9

.JET,BREATHER

13859-14D41

1

$4.97

In stock

10

.TUBE, DRAIN

13871-19K00

1

$15.15

In stock

11

.STOPPER, DRAIN

13877-19K00

1

$5.32

In stock

12

.SCREW

13837-19K00

2

$3.48

In stock

13

.CLAMP

13170-25D01

1

$7.45

In stock

14

.CLAMP

09402-58208

1

$5.20

In stock

15

.PLUG,DRAIN

13878-19K00

1

$6.55

In stock

16

.CLIP

13821-12K00

1

$4.33

In stock

17

BOLT (6X25)

01550-0625A

2
Out of stock

18

BOLT (6X30)

09116-06103

1

$3.42

In stock

19

BRACKET,AIR CLNR REAR

13760-19K30

1

$25.38

In stock

20

BOLT

01547-0612A

2
Out of stock

21

SENSOR,AIR TEMP

13650-14G10

1

$51.91

In stock

22

.O-RING

13655-14G10

1

$11.18

In stock

23

SCREW

03511-0516A

2

$2.03

In stock

24

CLAMP (L:45)

09404-06429

1
Out of stock
