2022 Suzuki AN400AM2 Radiator Hose Diagram

← All diagrams

Find the part on the Radiator Hose diagram for your 2022 Suzuki AN400AM2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

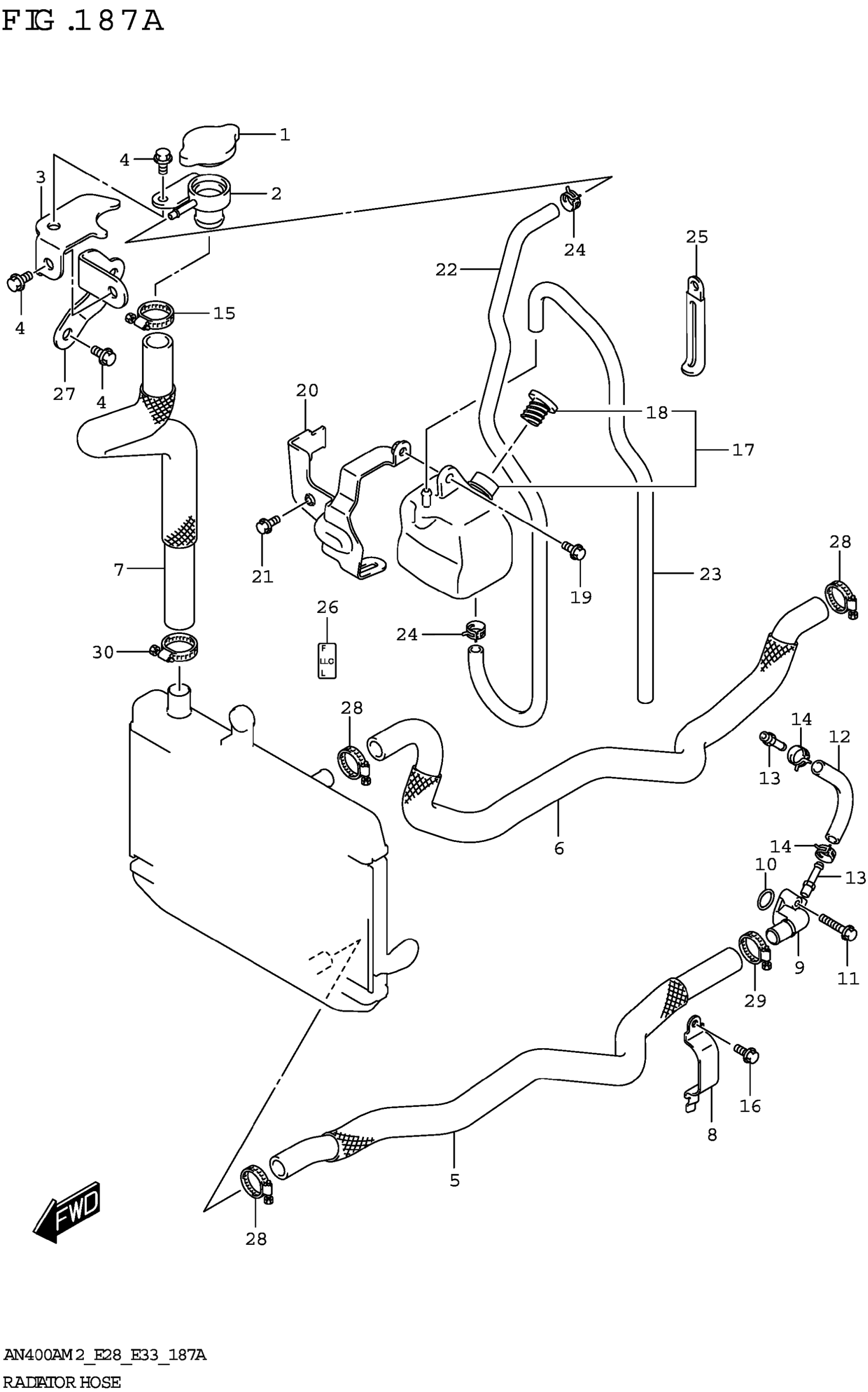

2022 Suzuki AN400AM2 Radiator Hose Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAP,RADIATOR (1.1)

17730-08J00

1

$42.36

In stock

2

CONDUCTION,RDTR

17791-24D00

1

$69.02

In stock

3

1

$14.22

In stock

4

BOLT

01550-0610A

3
Out of stock

5

HOSE,RADIATOR OUTLET

17852-19K10

1

$51.15

In stock

6

HOSE,RADIATOR INLET

17851-19K10

1

$60.37

In stock

7

HOSE, CONDUCTION

17855-19K00

1

$52.02

In stock

8

PLATE,WATER HOSE CLAMP

17859-05H00

1
Out of stock

9

1

$37.82

In stock

10

1

$5.01

In stock

11

BOLT

01547-0630A

2

$2.48

In stock

12

HOSE (7.5X14.5X600)

09356-75141-600

—
Out of stock

13

UNION

09362-09011

2
Out of stock

14

CLIP

09401-12414

2
Out of stock

15

CLAMP

09402-28513

1
Out of stock

16

BOLT

01550-0616A

1
Out of stock

17

TANK ASSY,RESERVOIR

17910-05H00

1
Out of stock

18

.CAP,RESERVOIR TANK

17931-02FA0

1
Out of stock

19

BOLT (6X12)

09111-06085

1
Out of stock

20

BRACKET,RSVR TANK

17920-05H00

1
Out of stock

21

BOLT

01547-0616A

1
Out of stock

22

1

$14.30

In stock

23

HOSE,RSVR TANK OVFL

17982-19K01

1

$15.58

In stock

24

CLIP (ID:8.6)

09401-08411

2
Out of stock

25

CLAMP (L:80)

09404-06030

—
Out of stock

26

1

$3.70

In stock

27

1

$14.22

In stock

28

CLIP

09401-20407

3

$2.92

In stock

29

CLIP

09401-22407

1

$4.50

In stock

30

CLAMP

09401-24002

1

$4.55

In stock
