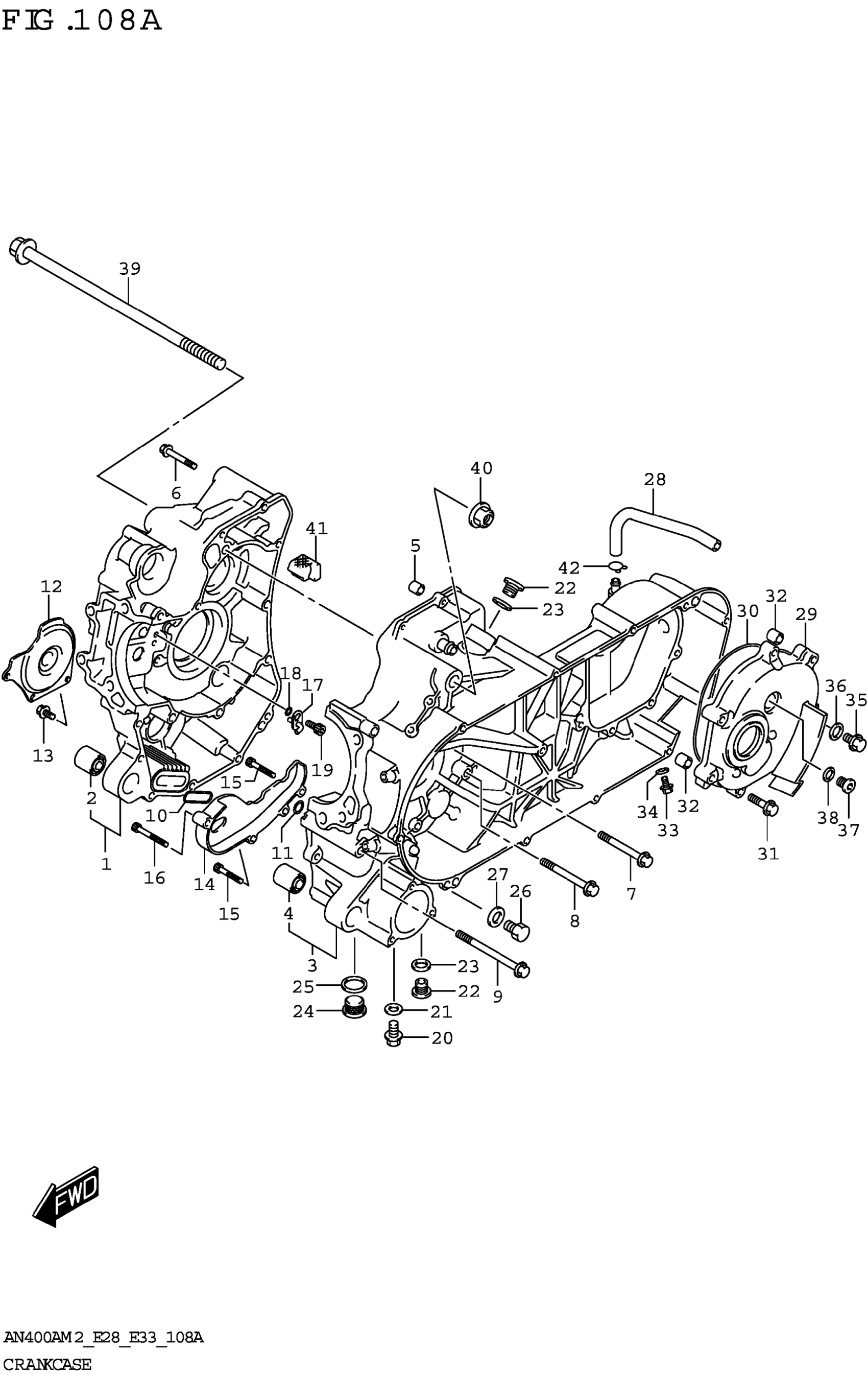

Suzuki AN400AM2 (2022) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET RH

11310-05812

Unavailable

2

.BUSH (10X23X30)

09319-10043

Unavailable

3

CRANKCASE SET,L

11320-05850

Unavailable

4

.BUSH (10X23X30)

09319-10043

Unavailable

5

PIN,CRANKCASE

11319-33E50

Unavailable

6

BOLT

01547-0640A

Unavailable

7

BOLT

01547-0665A

Unavailable

8

BOLT

01550-0875A

Unavailable

9

BOLT

01550-0895A

Unavailable

10

O RING,CRANKCASE

11315-19F00

Unavailable

11

O-RING (D:1.9,ID:9.8)

09280-10016

Unavailable

12

SEPARATOR,OIL

11313-05H00

Unavailable

13

BOLT

07130-0612A

Unavailable

14

SEPARATOR,OIL

11323-05H00

Unavailable

15

BOLT

07130-0630A

Unavailable

16

BOLT

07130-0645A

Unavailable

17

JET,PISTON COOLING

11390-14F00

Unavailable

18

O-RING (D:1.2,ID:4)

09280-04004

Unavailable

19

BOLT

07130-0612A

Unavailable

20

BOLT

01550-1016A

$3.06

21

GASKET (10X14X3.6)

09168-10002

Unavailable

22

PLUG (14X12)

09248-14011

Unavailable

23

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

24

PLUG (22X11)

09248-22004

Unavailable

25

GASKET (22X27X2)

09168-22002

Unavailable

26

PLUG (14X20)

09247-14036

Unavailable

27

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

28

HOSE,T/M BREATHER

11329-05H01

Unavailable

29

COVER,GEAR BOX

11431-05H00

Unavailable

30

.O-RING (D:2.4,ID:172)

09280-00035

Unavailable

31

BOLT (8X35)

01550-0835A

Unavailable

32

PIN (8.5X18X2.3)

04211-09149

Unavailable

33

BOLT (8X12)

01550-0812A

Unavailable

34

GASKET (8.2X14X1)

09168-08016

Unavailable

35

BOLT

01550-1016A

$3.06

36

GASKET (10X14X3.6)

09168-10002

Unavailable

37

PLUG (16X8)

09248-16012

Unavailable

38

GASKET (16X22X2)

09168-16002

Unavailable

39

BOLT (12X310)

09103-12054

Unavailable

40

NUT

08319-3112A

Unavailable

41

SEPARATOR,OIL BREATHER

11324-05H00

Unavailable

42

CLIP (ID:11)

09401-11403

Unavailable
