2005 Kawasaki 800 SX-R Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2005 Kawasaki 800 SX-R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

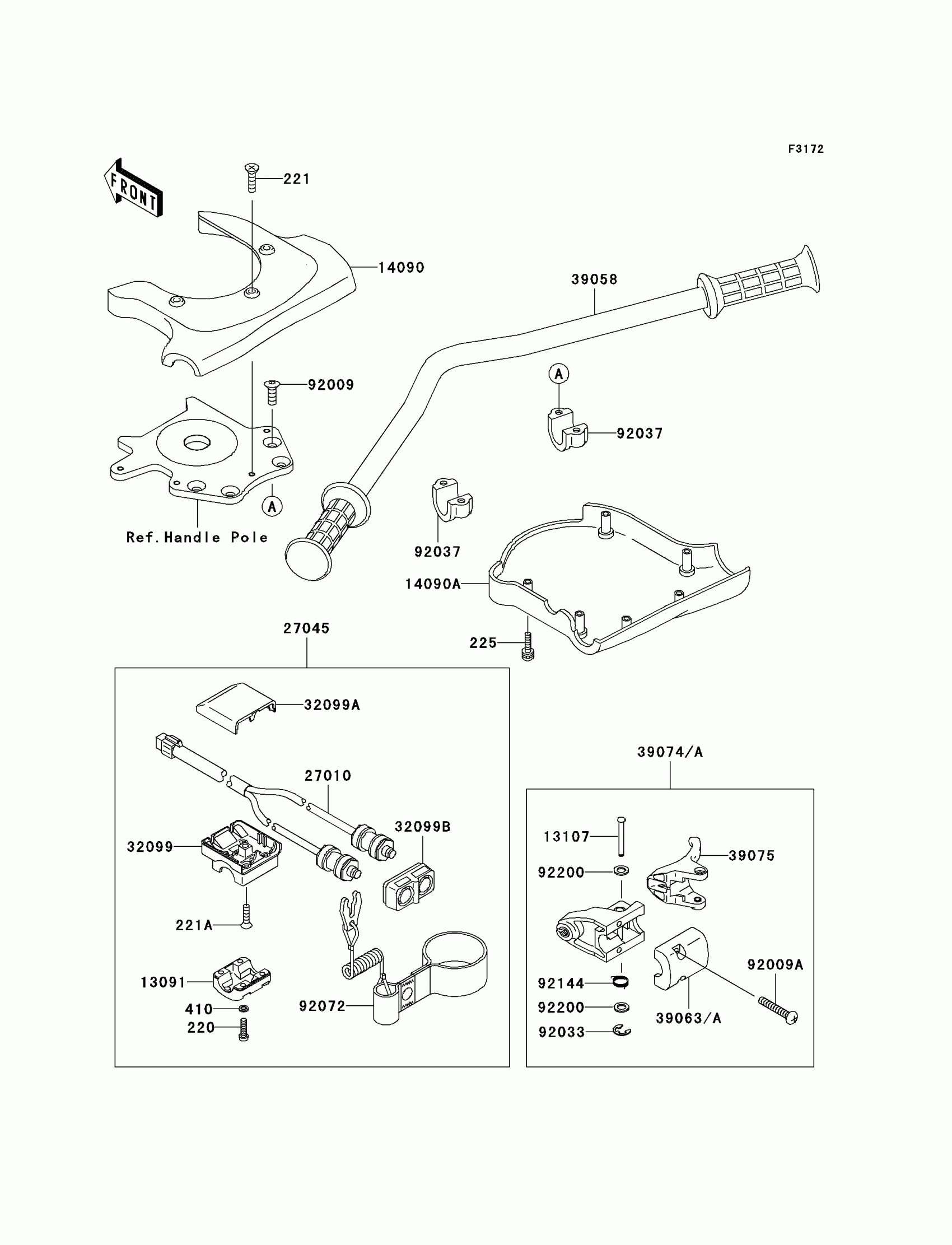

2005 Kawasaki 800 SX-R Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

220

1

$3.74

In stock

221

1

$1.24

In stock

221A

1

$3.97

In stock

225

1

$4.14

In stock

410

W-PLAIN-S,5MM

410S0500

1

$1.39

In stock

13091

HOLDER,SWITCH

13091-3726

1

$25.81

In stock

13107

SHAFT

13107-3740

1

$8.37

In stock

14090

COVER,HANDLE,UPP,BLACK

14090-3766-MA

1

$608.63

In stock

14090A

COVER,HANDLE,LWR,BLACK

14090-3767-MA

1

$473.10

In stock

27010

SWITCH,STOP&START

27010-3780

1

$253.88

In stock

27045

1

$501.60

In stock

32099

CASE,LWR,SWITCH

32099-3725

1

$42.56

In stock

32099A

CASE,UPP,SWITCH

32099-3726

1

$31.95

In stock

32099B

CASE,FR,SWITCH

32099-3818

1

$35.16

In stock

39058

HANDLE-COMP,F.BLACK

39058-3743-6Z

1

$210.25

In stock

39063A

HOUSING-CONTROL

39063-3727

1

$29.36

In stock

39074A

LEVER-ASSY-THROTTLE

39074-3726

1

$114.29

In stock

39075

LEVER-THROTTLE

39075-3714

1

$42.30

In stock

92009

SCREW,8X22

92009-3701

1
Out of stock

92009A

SCREW,6X30

92009-3837

1
Out of stock

92033

RING-SNAP

92033-3723

1

$2.64

In stock

92037

CLAMP,HANDLEBAR

92037-503

1

$15.14

In stock

92072

BAND,TETHER SWITCH

92072-3809

1

$58.43

In stock

92144

SPRING

92144-3749

1

$3.81

In stock

92200

WASHER

92200-3738

1
Out of stock
