2005 Kawasaki Z750S Radiator Diagram

← All diagrams

Find the part on the Radiator diagram for your 2005 Kawasaki Z750S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

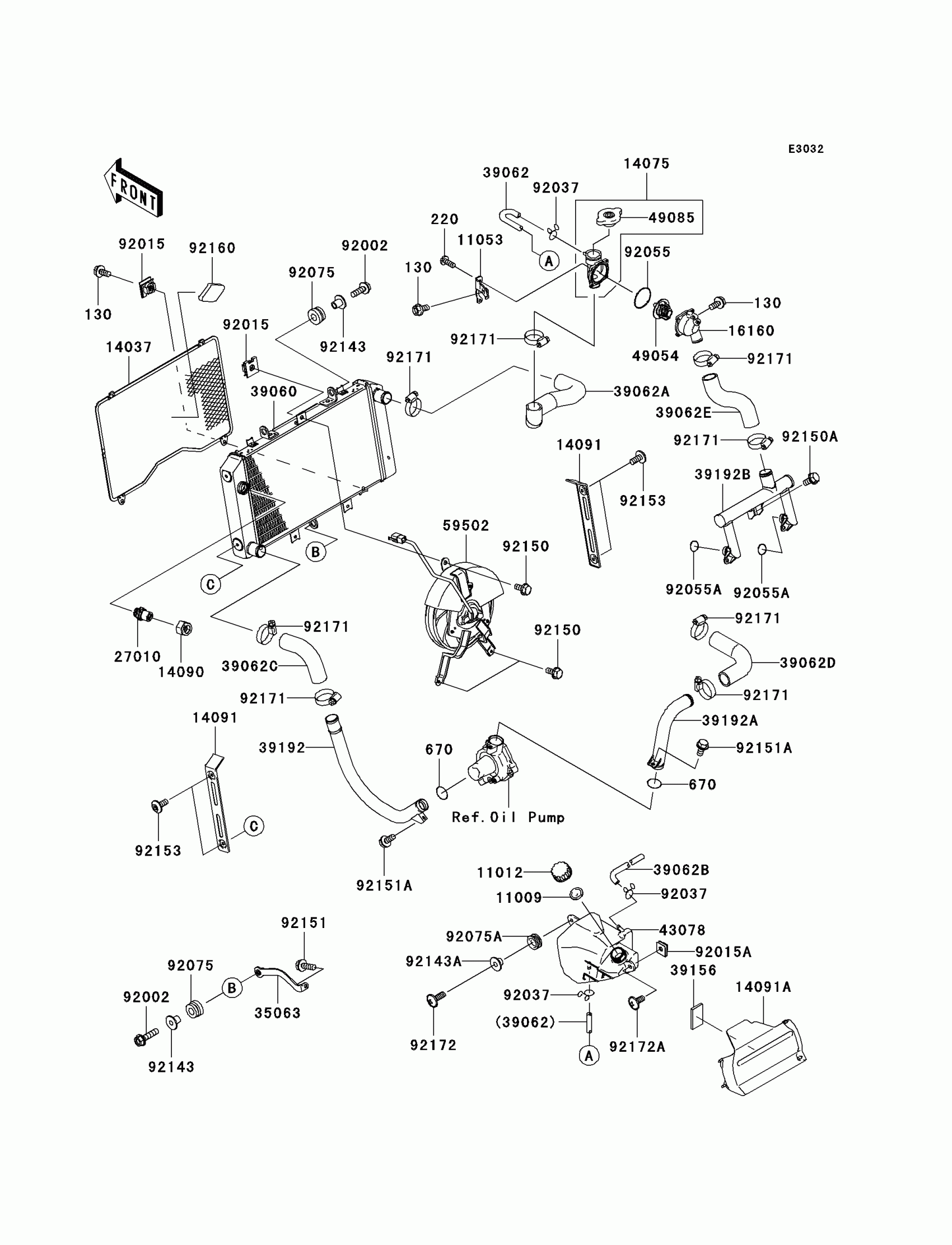

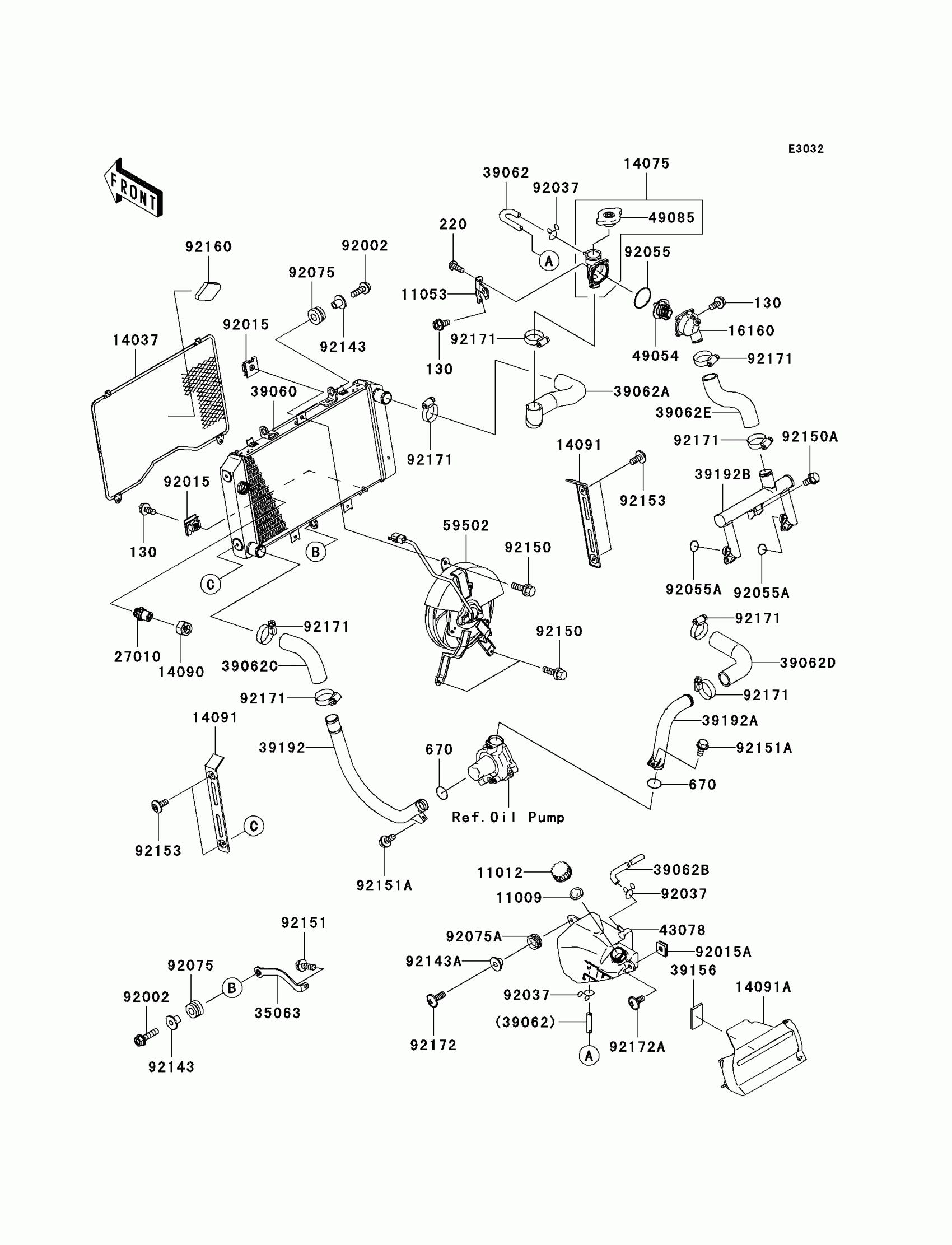

2005 Kawasaki Z750S Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$1.25

In stock

11012

CAP

11012-1084

1

$1.31

In stock

11053

BRACKET,THERMOSTAT

11053-1070

1

$12.15

In stock

14037

SCREEN

14037-1315

1

$98.53

In stock

14075

CAP-ASSY

14075-0001

1

$145.52

In stock

14090

COVER

14090-1830

1

$4.64

In stock

14091

COVER,RADIATOR

14091-0097

1

$86.83

In stock

14091A

COVER

14091-1532

1

$51.50

In stock

16160

BODY,LWR

16160-0039

1

$71.27

In stock

27010

SWITCH

27010-1443

1

$132.85

In stock

35063

STAY,RADIATOR

35063-0065

1

$14.98

In stock

39060

RADIATOR

39060-0007

1

$969.78

In stock

39062

1

$17.32

In stock

39062A

HOSE-COOLING,THERMO-RADIATOR

39062-0045

1
Out of stock

39062B

1

$38.54

In stock

39062C

1

$109.70

In stock

39062D

1

$33.90

In stock

39062E

HOSE-COOLING,HEAD-THERMO

39062-1916

1
Out of stock

39156

PAD

39156-0018

1

$4.12

In stock

39192

PIPE-WATER

39192-0012

1

$69.41

In stock

39192A

PIPE-WATER

39192-0015

1

$69.61

In stock

39192B

PIPE-WATER

39192-1151

1
Out of stock

43078

RESERVOIR

43078-1187

1

$38.93

In stock

49054

THERMOSTAT

49054-1067

1
Out of stock

49085

CAP-ASSY-PRESSURE

49085-1066

1

$33.98

In stock

59502

FAN-ASSY

59502-0008

1

$922.22

In stock

92002

BOLT,FLANGED,6X25

92002-1086

1

$4.37

In stock

92015

NUT

92015-1487

1

$3.80

In stock

92015A

NUT,CLAMP,6MM

92015-1531

1

$4.37

In stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92055

RING-O,53.5X2.6

92055-112

1

$5.25

In stock

92055A

RING-O,18.54X2.6

92055-1350

1

$3.46

In stock

92075

DAMPER,RUBBER

92075-1123

1

$3.97

In stock

92075A

DAMPER

92075-1634

1

$3.72

In stock

92143

COLLAR

92143-1353

1

$6.81

In stock

92143A

COLLAR

92143-1962

1

$4.42

In stock

92150

BOLT,6X12

92150-1186

1

$2.92

In stock

92150A

1

$3.43

In stock

92151

BOLT,FLANGED,6X16

92151-1774

1
Out of stock

92151A

BOLT,6X12

92151-1997

1

$1.36

In stock

130

BOLT-FLANGED,6X12

130J0612

1
Out of stock

220

SCREW-PAN-CROS,5X14

220D0514

1
Out of stock

670

O RING,21MM

670B2021

1

$3.72

In stock

92153

BOLT,6X14

92153-0603

1
Out of stock

92160

DAMPER

92160-1863

1

$4.22

In stock

92171

CLAMP

92171-0179

1

$6.51

In stock

92172

SCREW,6X18

92172-0002

1

$2.29

In stock

92172A

SCREW,6X14

92172-0004

1

$2.29

In stock
