2022 Kawasaki Z650RS Frame Fittings Diagram

← All diagrams

Find the part on the Frame Fittings diagram for your 2022 Kawasaki Z650RS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

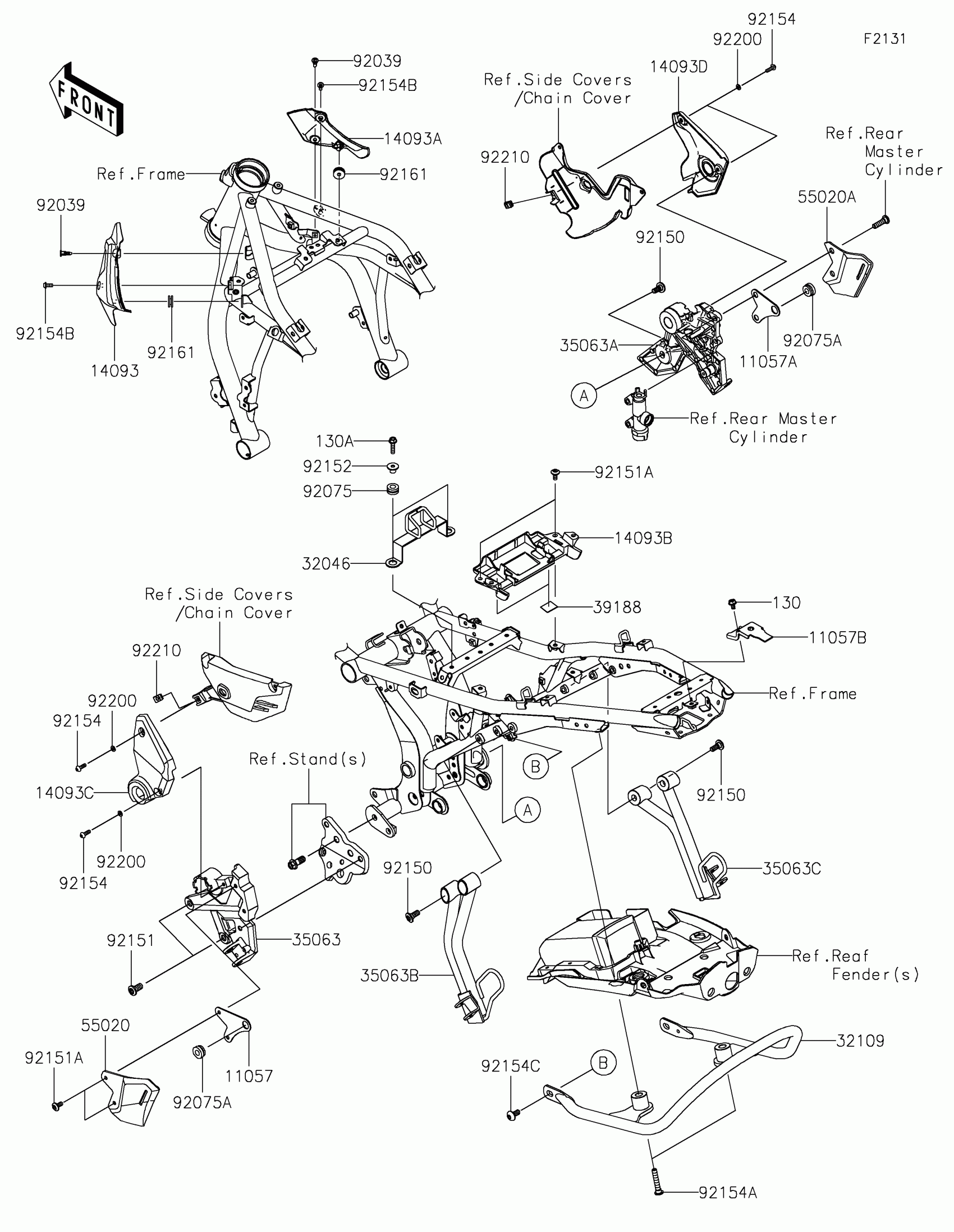

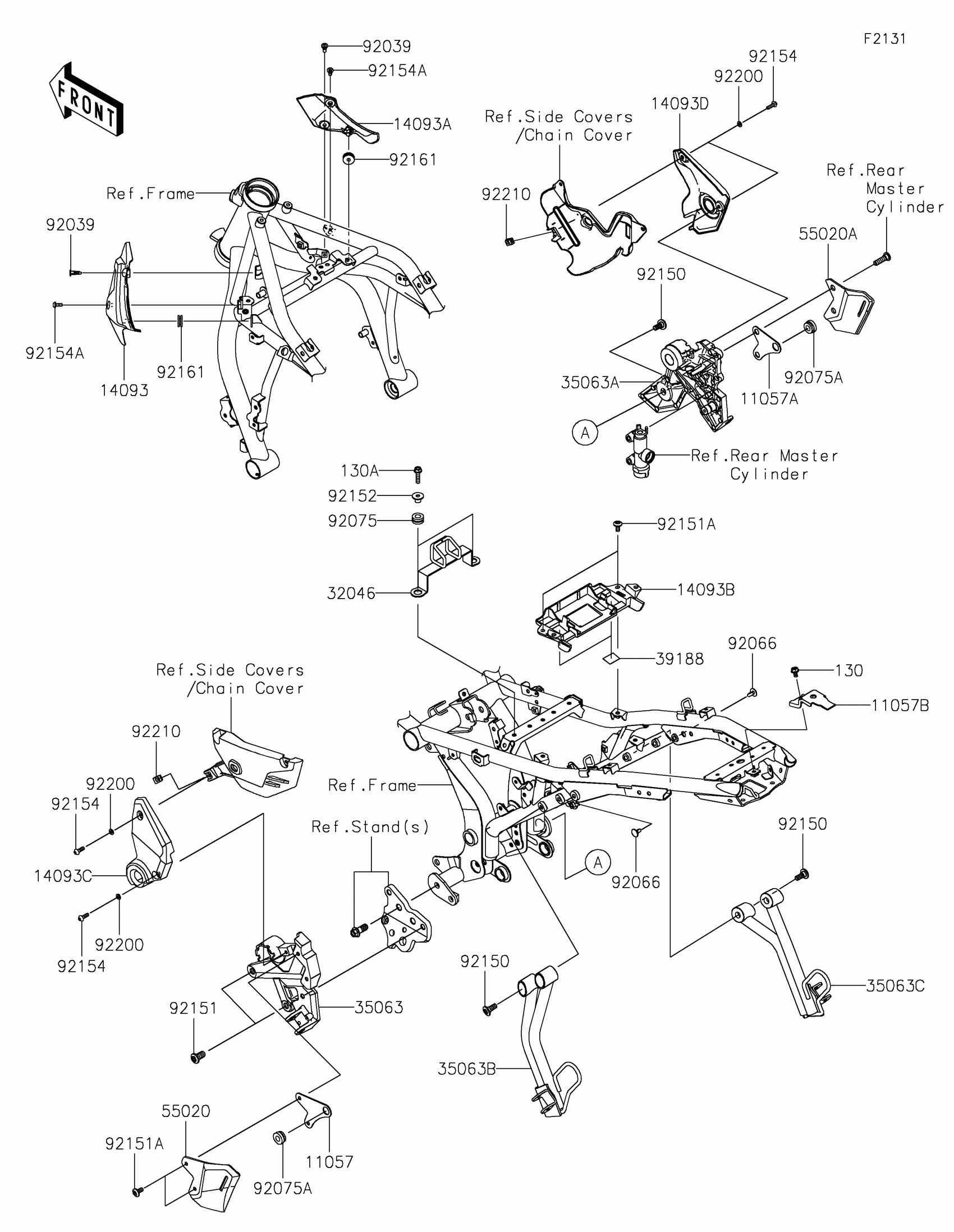

2022 Kawasaki Z650RS Frame Fittings Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

1

$5.34

In stock

11057A

1

$4.45

In stock

11057B

BRACKET,TAIL LAMP

11057-7127

1

$2.46

In stock

14093

COVER,FRAME,LH

14093-1103

1

$25.54

In stock

14093A

COVER,FRAME,RH

14093-1104

1

$24.10

In stock

14093B

COVER,BATTERY

14093-1109

1

$33.44

In stock

14093C

COVER,LH,F.S.BLACK

14093-1266-18T

1

$59.89

In stock

14093D

COVER,RH,F.S.BLACK

14093-1267-18T

1

$59.89

In stock

32046

BRACKET-SEAT

32046-0466

1

$17.54

In stock

32109

GRIP-FRAME,PLATING

32109-0049

1

$268.54

In stock

35063

STAY,STEP,FR,LH,F.S.BLACK

35063-1348-18R

1

$235.99

In stock

35063A

STAY,STEP,FR,RH,F.S.BLACK

35063-1349-18R

1

$235.99

In stock

35063B

STAY,STEP,RR,LH,F.S.BLACK

35063-1541-18R

1

$222.33

In stock

35063C

STAY,STEP,RR,RH,F.S.BLACK

35063-1542-18R

1

$222.33

In stock

39188

TAPE,25X13

39188-0589

1

$1.20

In stock

55020

GUARD,HEEL,LH

55020-2354

1

$41.85

In stock

55020A

GUARD,HEEL,RH

55020-2355

1

$41.85

In stock

92039

RIVET

92039-0709

1

$2.19

In stock

92075

DAMPER

92075-1880

1

$1.44

In stock

92075A

DAMPER

92075-277

1

$2.20

In stock

92150

BOLT,SOCKET,8X20

92150-1760

1

$5.21

In stock

92151

BOLT,SOCKET,10X20

92151-1557

1

$2.29

In stock

92151A

BOLT,SOCKET,6X14

92151-1654

1

$1.56

In stock

92152

COLLAR,6.5X10X11.6

92152-2326

1
Out of stock

92154

BOLT,SOCKET,5X16

92154-0209

1

$2.25

In stock

92154A

BOLT,SOCKET,8X40

92154-0544

1

$5.25

In stock

92154B

BOLT,SOCKET,5X12

92154-0917

1

$3.74

In stock

92154C

BOLT,SOCKET,8X18

92154-2239

1

$3.51

In stock

92161

DAMPER

92161-0588

1

$3.14

In stock

92200

WASHER,5.2X10X1

92200-2286

1

$0.44

In stock

92210

NUT,PLATE,5MM

92210-0935

1
Out of stock

130

BOLT-FLANGED,6X10

130BB0610

1

$2.05

In stock

130A

BOLT-FLANGED,6X25

130BC0625

1

$1.36

In stock
