2025 Kawasaki Z500 Rear Wheel/chain Diagram

← All diagrams

Find the part on the Rear Wheel/chain diagram for your 2025 Kawasaki Z500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

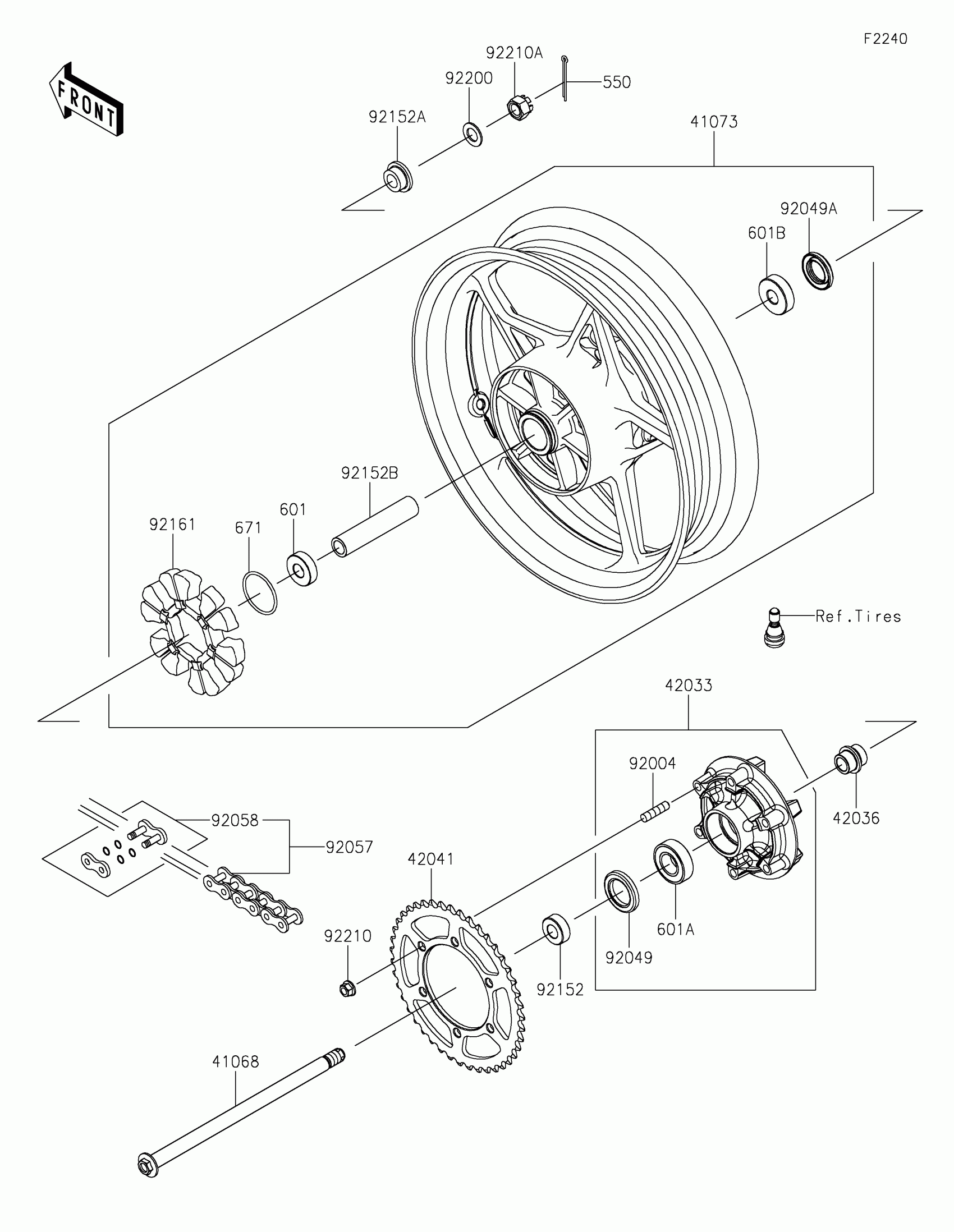

2025 Kawasaki Z500 Rear Wheel/chain Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

41068

AXLE,RR

41068-0644

1

$70.76

In stock

41073

WHEEL-ASSY,RR,G.BLACK

41073-0753-QT

1

$807.55

In stock

42033

1

$244.56

In stock

42036

SLEEVE,RR HUB,L=30

42036-1055

1

$26.02

In stock

42041

SPROCKET-HUB,43T

42041-0193

1

$83.11

In stock

92004

STUD,10X19

92004-0048

1
Out of stock

92049

SEAL-OIL,35X52X7

92049-0730

1
Out of stock

92049A

SEAL-OIL,27X47X7

92049-0802

1

$7.20

In stock

92057

1

$228.90

In stock

92058

JOINT-CHAIN,DRIVE

92058-1100

1

$14.95

In stock

92152

COLLAR,17X35X13

92152-0843

1

$25.81

In stock

92152A

COLLAR,17X28(38)X15

92152-0844

1

$31.28

In stock

92152B

COLLAR,17.2X25X121

92152-2387

1

$16.92

In stock

92161

DAMPER,RR HUB SHOCK

92161-0700

1

$87.26

In stock

92200

WASHER,17.3X30X2

92200-1916

1

$1.10

In stock

92210

NUT,LOCK,FLANGED,10MM

92210-1139

1
Out of stock

92210A

NUT,CASTLE,16X19

92210-1585

1

$5.25

In stock

550

PIN-COTTER,4.0X35

550AA4035

1

$1.81

In stock

601

1

$17.81

In stock

601A

BEARING-BALL,#6205G

601B6205G

1
Out of stock

601B

1

$30.53

In stock

671

O RING

671B2550

1

$1.86

In stock
