2017 Yamaha R3 (YZFR3HL) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 2017 Yamaha R3 (YZFR3HL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

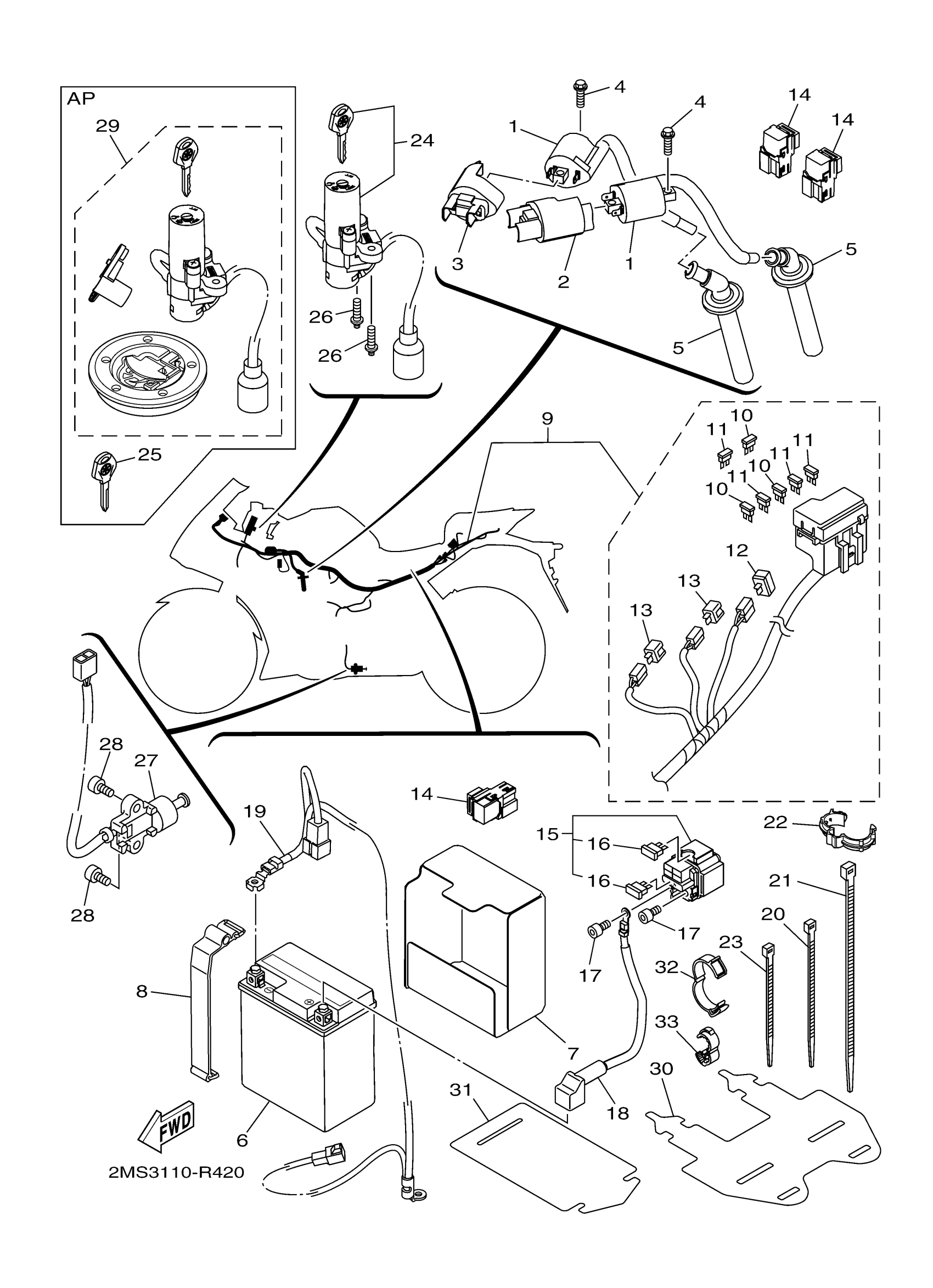

2017 Yamaha R3 (YZFR3HL) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

IGNITION COIL ASSY

1WD-H2310-02-00

1
Out of stock

2

COVER, IGNITION COIL

B04-H2314-00-00

1

$9.94

In stock

3

COVER, IGNITION COIL

B04-H2314-10-00

1

$9.94

In stock

4

BOLT, FLANGE

95022-06020-00

1

$3.32

In stock

5

PLUG CAP ASSY

1WD-H2370-00-00

—

$41.17

In stock

6

BATTERY (GSGTZ8V) "FA"

GTZ-8V000-00-00

1

$92.65

In stock

7

PAD, BATTERY

1WD-H2121-00-00

1

$9.94

In stock

8

BAND, BATTERY

1WD-H2131-00-00

1

$7.57

In stock

9

WIRE HARNESS ASSY

2MS-H2590-00-00

—
Out of stock

10

. FUSE (75A BL)

1WD-H2151-20-00

1
Out of stock

11

FUSE (15A-BL)

1WD-H2151-10-00

1

$9.94

In stock

12

DIODE ASSY

4WA-81980-00-00

1

$25.93

In stock

13

DIODE ASSY

3WP-81980-00-00

1

$18.85

In stock

14

RELAY ASSY

1WD-H1950-00-00

1

$46.72

In stock

15

STARTER RELAY ASSY

1WD-H1940-00-00

1

$30.09

In stock

16

FUSE

1WD-H2151-01-00

—

$0.68

In stock

17

BOLT

91312-05008-00

—

$5.18

In stock

18

WIRE, PLUS LEAD

1WD-H2115-00-00

1
Out of stock

19

WIRE, MINUS LEAD

1WD-H2116-01-00

—

$23.55

In stock

20

BAND

1UA-82591-00-00

—
Out of stock

21

CLAMP

90464-70800-00

—

$0.85

In stock

22

CLAMP

90464-14803-00

1

$0.48

In stock

23

CLAMP (5MX1)

90464-22800-00

—

$0.55

In stock

24

MAIN SWITCH STEERING LOCK

1WD-H2501-02-00

—
Out of stock

25

BLANK KEY

1WD-H2511-09-00

—

$15.43

In stock

26

BOLT

90109-06282-00

—

$3.40

In stock

27

SWITCH, SIDE STAND

1WD-H2566-02-00

—
Out of stock

28

BOLT, SOCKET

91317-05018-00

—
Out of stock

29

MAIN SW. STRG. LOCK SUB ASSY

1WD-XH250-02-00

—
Out of stock

30

BAND

1WD-F179E-00-00

—

$5.11

In stock

31

BAND

1WD-H2591-00-00

—

$2.46

In stock

32

CLAMP

90464-26001-00

—

$1.62

In stock

33

CLAMP

90464-13227-00

—

$6.92

In stock
