1986 Yamaha YZ80S (YZ80S) Swing Arm Diagram

← All diagrams

Find the part on the Swing Arm diagram for your 1986 Yamaha YZ80S (YZ80S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

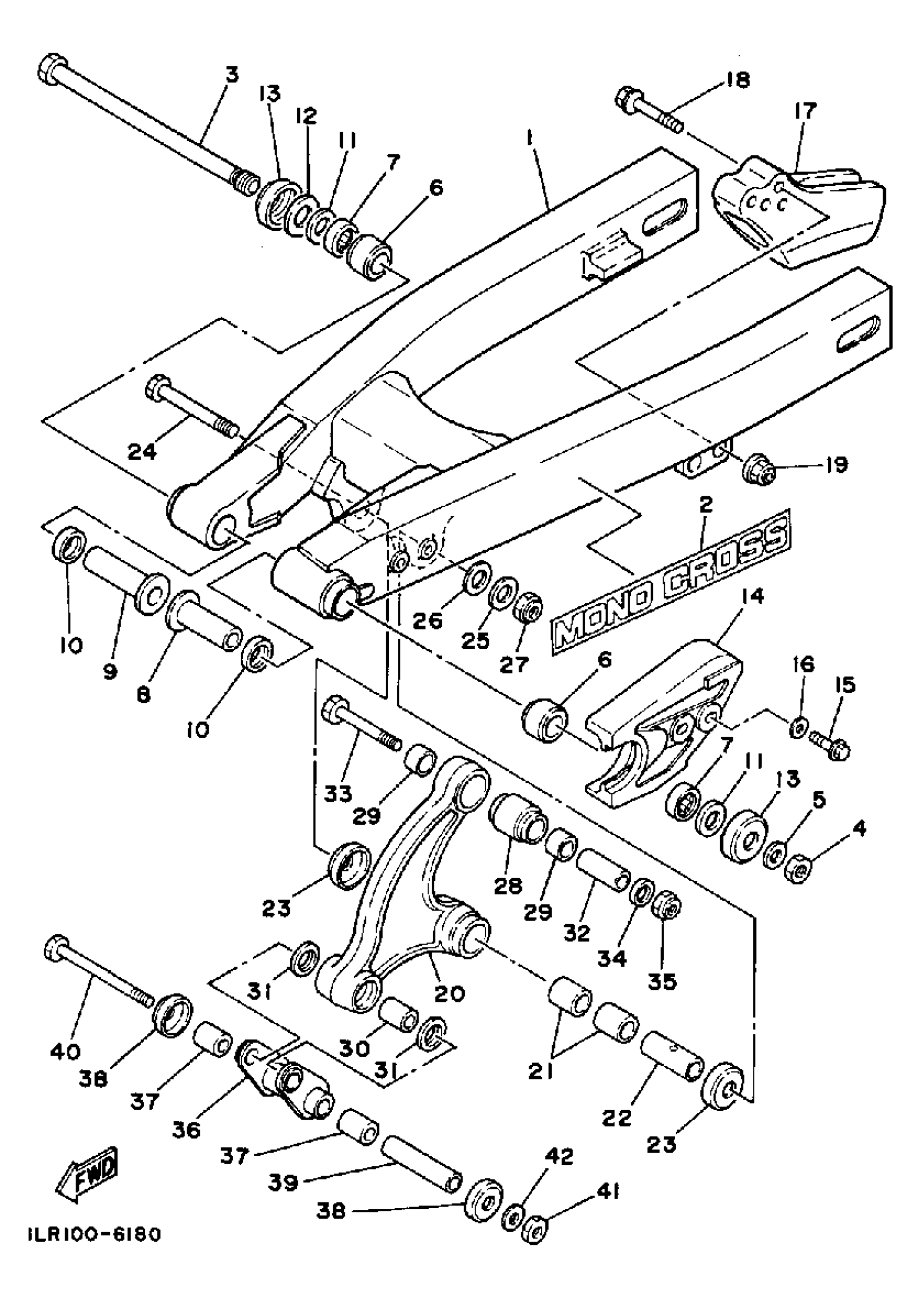

1986 Yamaha YZ80S (YZ80S) Swing Arm Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR ARM

1LR-22110-00-00

1
Out of stock

2

REFLECTOR

5X1-2218A-00-00

1
Out of stock

3

SHAFT, PIVOT

4V1-22141-00-00

1
Out of stock

4

NUT, SELF LOCKING (23X)

90185-12119-00

1
Out of stock

5

WASHER, PLATE (25H)

90201-124G9-00

1

$4.29

In stock

6

BUSH(39K)

90385-17042-00

1

$19.00

In stock

7

BEARING, CYLINDRICAL(39K)

93317-21746-00

1

$28.95

In stock

8

COLLAR(39K)

90387-127J8-00

1

$30.80

In stock

9

COLLAR(39K)

90387-127J7-00

1

$26.15

In stock

10

OIL SEAL(38V)

93109-17048-00

1
Out of stock

11

WASHER, PLATE(39K)

90201-191J4-00

1
Out of stock

12

SHIM

401-22127-00-00

1

$6.62

In stock

13

COVER, THRUST 1

401-22128-01-00

1

$25.49

In stock

14

SEAL, GUARD

1LR-22151-00-00

1
Out of stock

15

BOLT, SMALL FLANGE

95027-06025-00

1

$3.18

In stock

16

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

17

SUPPORT, CHAIN

39K-22199-00-00

1
Out of stock

18

BOLT, FLANGE

95814-08045-00

—

$3.95

In stock

19

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

20

ARM, RELAY

39K-2217A-00-00

1
Out of stock

21

BUSH, BIMETAL FORMED(39K)

90384-18190-00

—

$10.68

In stock

22

BUSHING, REAR ARM INNER

2J5-22124-00-00

—
Out of stock

23

COVER, THRUST 2

5X6-22129-00-00

—

$19.03

In stock

24

BOLT

90109-100E4-00

1
Out of stock

25

WASHER, PLATE(6TC)

90201-10M05-00

—
Out of stock

26

WASHER, PLATE (8K2)

90201-120A5-00

—

$5.00

In stock

27

NUT, SELF LOCKING (23X)

90185-10120-00

—
Out of stock

28

BUSH 2

22W-22124-00-00

—

$36.25

In stock

29

BUSH, SOLID (22W)

90380-16109-00

—

$10.68

In stock

30

BUSH, FORMED (22W)

90383-16023-00

—

$12.26

In stock

31

OIL SEAL (22W)

93109-16035-00

—

$9.12

In stock

32

COLLAR (22W)

90387-106G0-00

—

$11.17

In stock

33

BOLT (22W)

90109-10689-00

—

$6.37

In stock

34

WASHER, PLATE

92990-10600-00

1

$2.61

In stock

35

NUT, SELF LOCKING (23X)

90185-10120-00

—
Out of stock

36

ROD, CONNECTING 1

22W-2217F-00-00

1
Out of stock

37

BUSH, FORMED (22W)

90383-16023-00

—

$12.26

In stock

38

COVER, THRUST 2

22W-22129-00-00

—

$25.83

In stock

39

COLLAR (22W)

90387-105G9-00

—

$9.07

In stock

40

BOLT

90109-10688-00

1
Out of stock

41

NUT, SELF LOCKING (23X)

90185-10120-00

—
Out of stock

42

WASHER, PLATE

92990-10600-00

1

$2.61

In stock
