Front Fork

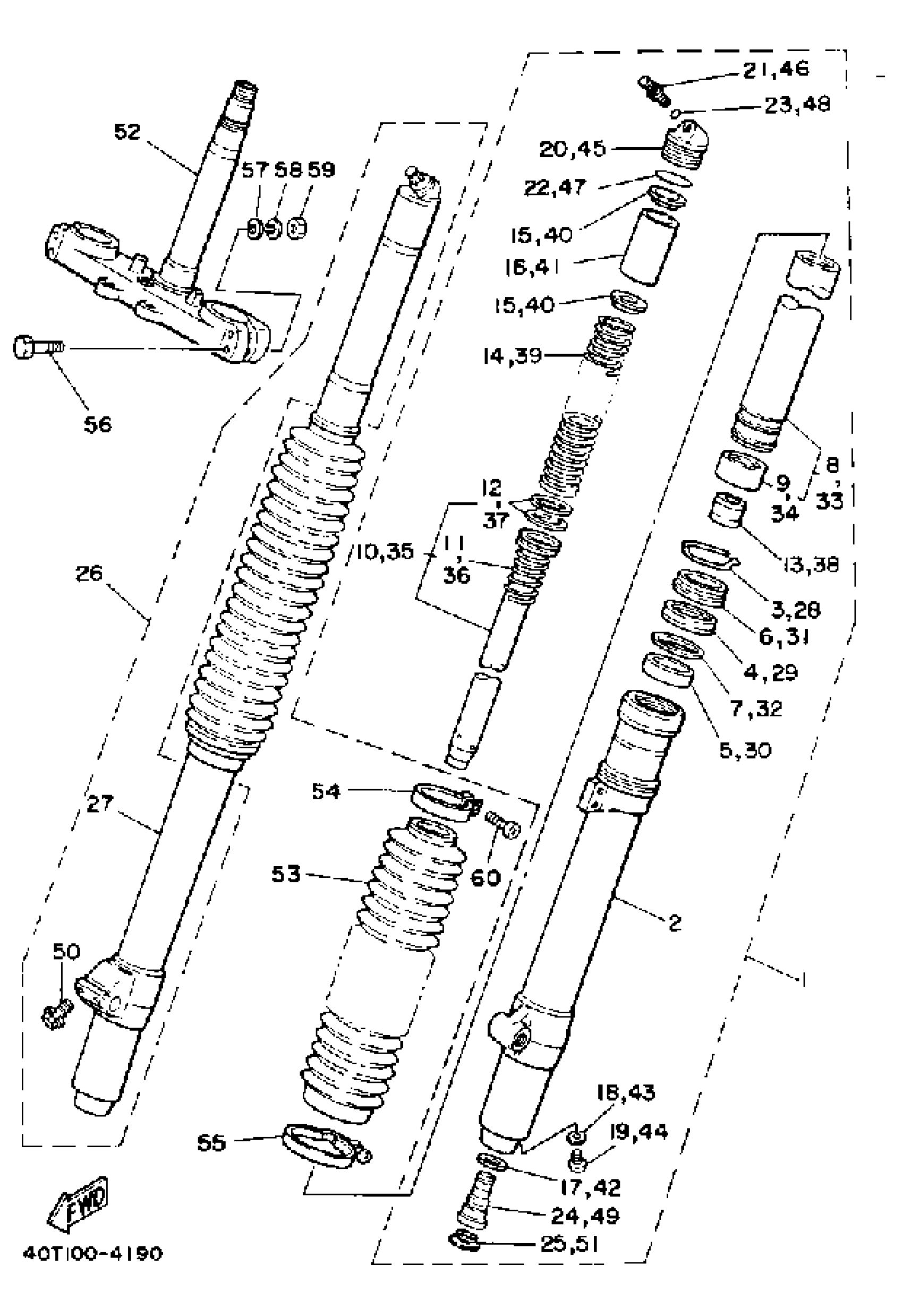

1984 Yamaha YZ490L (YZ490L) Front Fork Diagram
Find the part on the Front Fork diagram for your 1984 Yamaha YZ490L (YZ490L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRONT FORK ASSEMBLY L
(39X-23102-L0-00)
2
TUBE, OUTER 1
(39X-23126-00-38)
5
METAL, SLIDE 1
5EB-23125-00-00
8
. INNER TUBE 1COMP 1
39X-23110-00-00
9
. PISTON, FRONT FORK
4V4-23171-L0-00
10
CYLINDER, FRTFRK
(39X-23170-20-00)
11
.. SPRING, SUB
5X6-23152-L0-00
12
.. RING, PISTON FRONT FORK
4V4-23157-L0-00
13
. SPINDLE, TAPER
23X-23173-L0-00
14
. SPRING, FRONT FORK STD (K@0305)
39X-23141-00-00
14
. SPRING, FRONT FORK SOFT (K@0275)
39X-23141-10-00
14
SPRING, FRONT FORK HARD (K@0.325)
39X-23141-20-00
15
SEAT, SPRING UPPER
4V4-23142-L0-00
16
. SPACER
39X-23118-00-00
20
BOLT,CAP
43M-23111-L0-00
21
AIR VALVE COMP.
23X-23190-L0-00
23
O-RING
3J2-23147-00-00
24
VALVE
43G-2316A-L0-00
25
. PLUG
43M-2312G-L0-00
26
FRONT FORK ASSEMBLY R
(39X-23103-L0-00)
27
TUBE, OUTER 2
(39X-23136-00-38)
30
METAL, SLIDE 1
5EB-23125-00-00
33
. INNER TUBE 1COMP 1
39X-23110-00-00
34
. PISTON, FRONT FORK
4V4-23171-L0-00
35
CYLINDER, FRTFRK
(39X-23170-20-00)
36
.. SPRING, SUB
5X6-23152-L0-00
37
.. RING, PISTON FRONT FORK
4V4-23157-L0-00
38
. SPINDLE, TAPER
23X-23173-L0-00
39
. SPRING, FRONT FORK STD (K@0305)
39X-23141-00-00
39
. SPRING, FRONT FORK SOFT (K@0275)
39X-23141-10-00
39
SPRING, FRONT FORK HARD (K@0.325)
39X-23141-20-00
40
SEAT, SPRING UPPER
4V4-23142-L0-00
41
. SPACER
39X-23118-00-00
45
BOLT,CAP
43M-23111-L0-00
46
AIR VALVE COMP.
23X-23190-L0-00
48
O-RING
3J2-23147-00-00
49
VALVE
43G-2316A-L0-00
50
. BOLT, HEXAGON SOCKET HEAD
5X6-23181-L0-00
51
. PLUG
43M-2312G-L0-00
53
BOOT, FRONT FORK
39X-23191-00-00
54
BAND
43M-23192-L0-00
60
SCREW, PAN HEAD
98507-04018-00
