1990 Yamaha YZ490A (YZ490A) Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 1990 Yamaha YZ490A (YZ490A), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

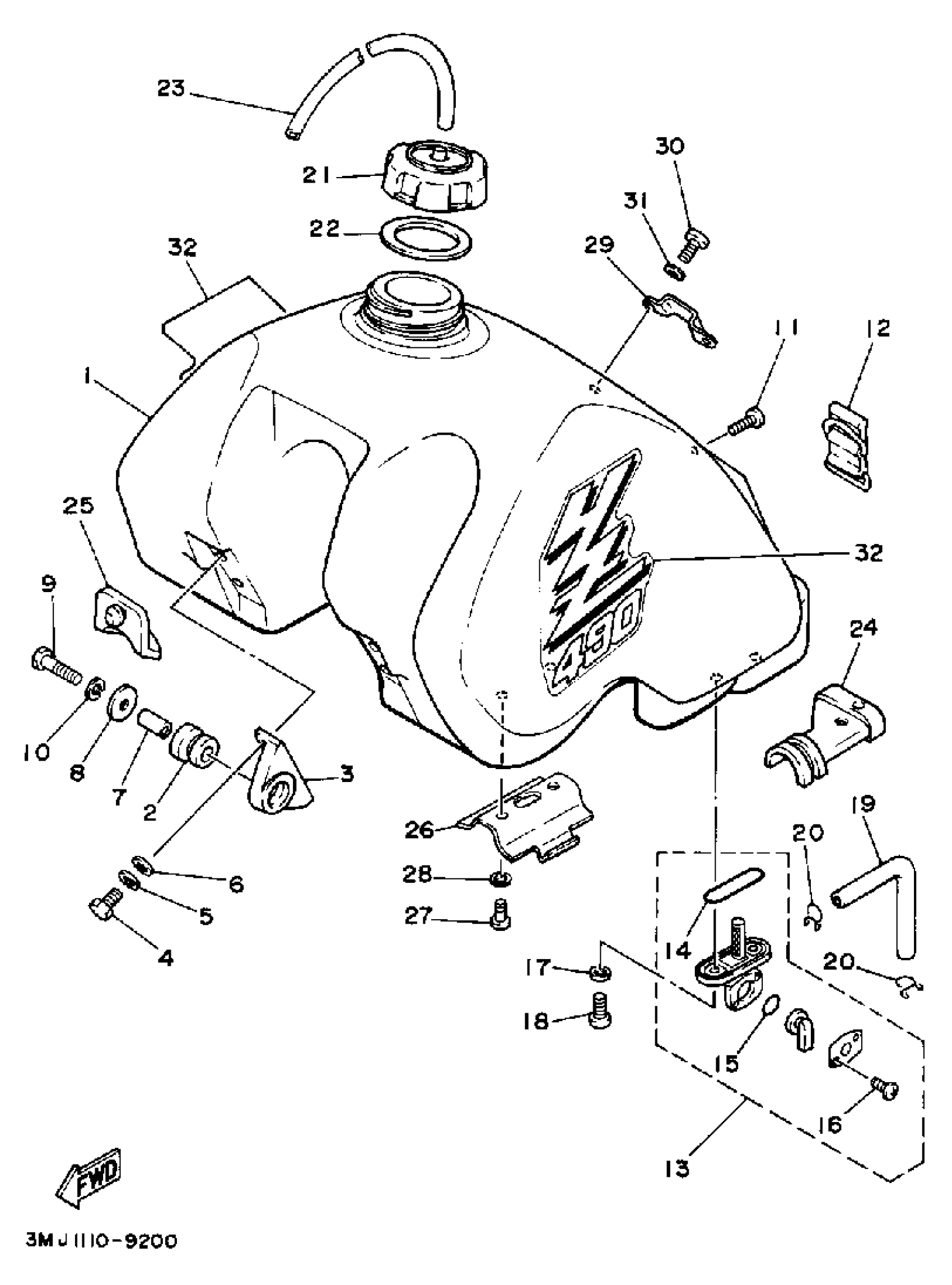

1990 Yamaha YZ490A (YZ490A) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK COMP.

1LV-24110-01-00

1
Out of stock

2

GROMMET(4AA)

90480-18549-00

1

$8.82

In stock

3

UNAVAILABLE IN PRICE BOOK

24X-41440-00-0

1
Out of stock

4

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

5

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

6

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

7

COLLAR

90387-06387-00

1
Out of stock

8

WASHER, PLATE (J10)

90201-06697-00

1

$6.17

In stock

9

BOLT(3RV)

97014-06035-00

1

$1.54

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

SCREW, BIND (J17)

98980-06020-00

1

$6.68

In stock

12

BAND, TANK FITTING 1

59V-24173-00-00

1

$15.83

In stock

13

FUEL COCK ASSY 1

2VN-24500-02-00

1
Out of stock

14

O-RING

4X8-24512-00-00

1
Out of stock

15

O-RING

4X8-24534-00-00

1

$12.28

In stock

16

SCREW, PAN HEAD (J10)

98580-03008-00

—

$2.23

In stock

17

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

18

SCREW 256241430000

90149-06011-00

—

$1.58

In stock

19

HOSE (L198)

90445-11293-00

—

$6.97

In stock

20

CLIP

90467-100A1-00

—
Out of stock

21

BODY, CAP

5X7-24611-01-00

1
Out of stock

22

PACKING, CAP

5X7-24612-00-00

—

$6.72

In stock

23

HOSE (L420)

90445-092K1-00

—

$10.63

In stock

24

DAMPER, LOCATING 1

1LX-24181-00-00

1
Out of stock

25

DAMPER, LOCATING 4

23X-24184-00-00

1
Out of stock

26

STAY,CHAMBER

4AA-2415F-00-00

1
Out of stock

27

SCREW PAN HEAD

98580-06010-00

—

$6.17

In stock

28

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

29

BRACKET, SEAT

40T-2412F-00-00

1
Out of stock

30

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

31

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

32

GRAPHIC, FUEL TNK 7

3MJ-24254-00-00

1
Out of stock
