1997 Yamaha Competition (YZ250J1) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1997 Yamaha Competition (YZ250J1), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

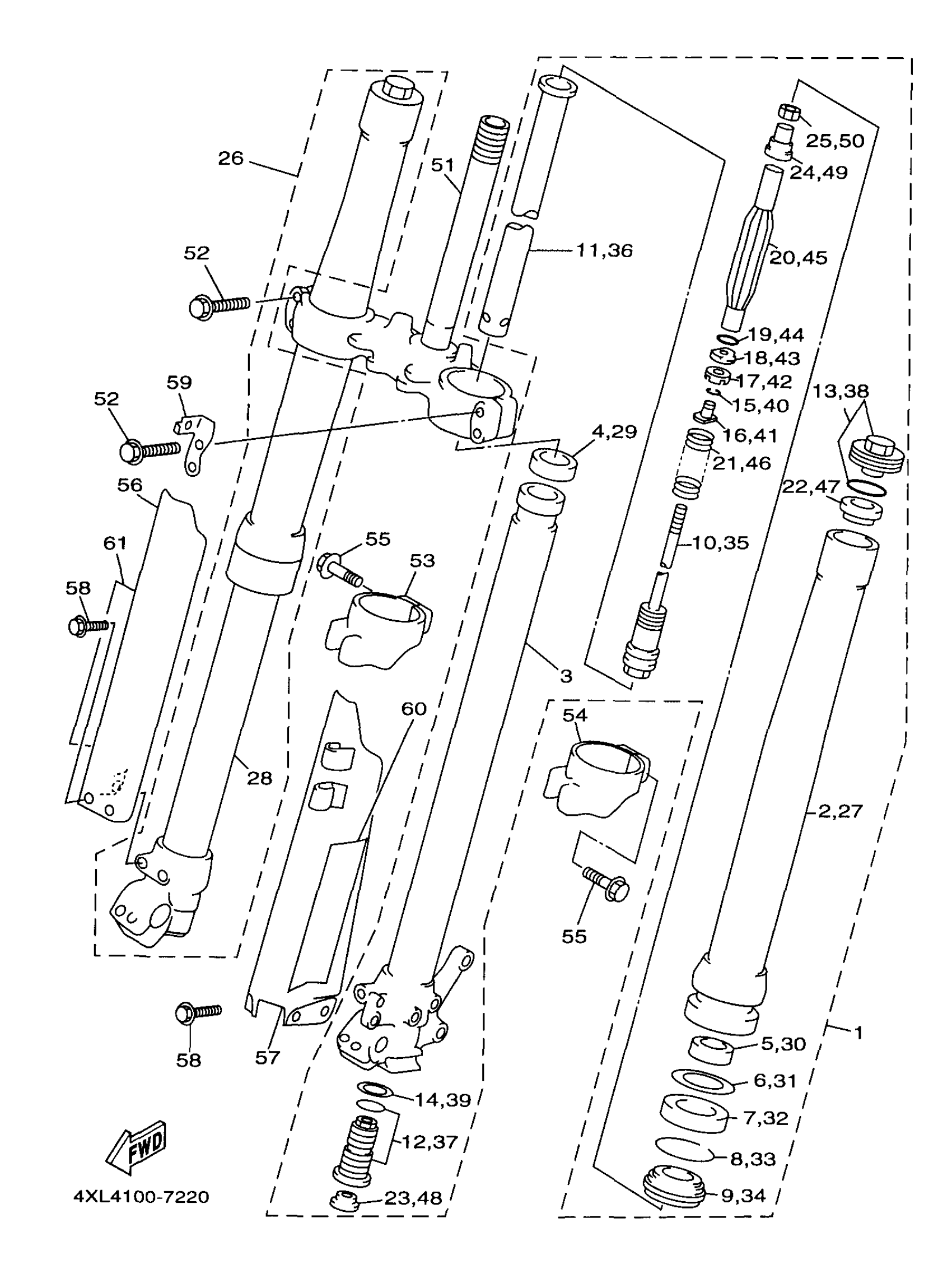

1997 Yamaha Competition (YZ250J1) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY (L.H)

4XL-23102-L0-00

1
Out of stock

2

. TUBE, OUTER (RIGHT)

4XM-23136-L0-00

1
Out of stock

3

. INNER TUBE COMP 2

4SS-23120-L0-00

1
Out of stock

4

PISTON, FRONT FORK

5ET-23171-L0-00

1

$19.14

In stock

5

METAL, SLIDE 1

4SS-23125-L0-00

—

$27.88

In stock

6

WASHER, OIL SEAL

4SS-23146-L0-00

1

$6.72

In stock

7

OIL SEAL

5UN-23145-L0-00

1

$19.46

In stock

8

RING, SNAP

4SS-23153-L0-00

1

$6.11

In stock

9

SEAL, DUST

5HD-23144-L0-00

1

$25.72

In stock

10

. PISTON ROD ASSEMBLY

4XM-2314A-L0-00

1
Out of stock

11

. CYLINDER COMP, FRONT FORK

4SS-23170-L0-00

1
Out of stock

12

. VALVE COMP

4XL-2316A-L0-00

1
Out of stock

13

. BOLT , CAP

4SS-23111-L0-00

1
Out of stock

14

GASKET

4SS-23158-L0-00

1
Out of stock

15

. RING, SNAP

3SP-23153-L0-00

1
Out of stock

16

. COLLAR

3SP-23113-L0-00

1
Out of stock

17

. SPACER, OIL LOCK

3SP-23166-L0-00

1
Out of stock

18

. NUT, SPECIAL

3SP-23393-L0-00

1
Out of stock

19

. O-RING

3JD-23147-L0-00

1
Out of stock

20

. SEAT, SPRING UPPER

4SS-23142-L0-00

1
Out of stock

21

SPRING (K=4.22N/MM)

4SS-23141-60-00

1
Out of stock

22

SEAT, SPRING LOWER

4SS-23143-L0-00

—

$11.66

In stock

23

PLUG

3JD-2312G-L0-00

—
Out of stock

24

. COLLAR 1

4SS-23363-L0-00

1
Out of stock

25

NUT

3SP-23357-L0-00

—
Out of stock

26

FRONT FORK ASSEMBLY (R.H)

4XL-23103-L0-00

1
Out of stock

27

. TUBE, OUTER (RIGHT)

4XM-23136-L0-00

1
Out of stock

28

. INNER TUBE COMP1

4SS-23110-L0-00

1
Out of stock

29

PISTON, FRONT FORK

5ET-23171-L0-00

1

$19.14

In stock

30

METAL, SLIDE 1

4SS-23125-L0-00

—

$27.88

In stock

31

WASHER, OIL SEAL

4SS-23146-L0-00

1

$6.72

In stock

32

OIL SEAL

5UN-23145-L0-00

1

$19.46

In stock

33

RING, SNAP

4SS-23153-L0-00

1

$6.11

In stock

34

SEAL, DUST

5HD-23144-L0-00

1

$25.72

In stock

35

. PISTON ROD ASSEMBLY

4XM-2314A-L0-00

1
Out of stock

36

. CYLINDER COMP, FRONT FORK

4SS-23170-L0-00

1
Out of stock

37

. VALVE COMP

4XL-2316A-L0-00

1
Out of stock

38

. BOLT , CAP

4SS-23111-L0-00

1
Out of stock

39

GASKET

4SS-23158-L0-00

1
Out of stock

40

. RING, SNAP

3SP-23153-L0-00

1
Out of stock

41

. COLLAR

3SP-23113-L0-00

1
Out of stock

42

. SPACER, OIL LOCK

3SP-23166-L0-00

1
Out of stock

43

. NUT, SPECIAL

3SP-23393-L0-00

1
Out of stock

44

. O-RING

3JD-23147-L0-00

1
Out of stock

45

. SEAT, SPRING UPPER

4SS-23142-L0-00

1
Out of stock

46

SPRING (K=4.22N/MM)

4SS-23141-60-00

1
Out of stock

47

SEAT, SPRING LOWER

4SS-23143-L0-00

—

$11.66

In stock

48

PLUG

3JD-2312G-L0-00

—
Out of stock

49

. COLLAR 1

4SS-23363-L0-00

1
Out of stock

50

NUT

3SP-23357-L0-00

—
Out of stock

51

UNDER BRACKET COMP.

4SR-23340-L0-00

1
Out of stock

52

BOLT, FLANGE(4KG)

95024-08040-00

—

$6.17

In stock

53

PROTECTER GUIDE COMP., 2

4SS-2314G-L0-00

—

$34.83

In stock

54

PROTECTER GUIDE COMP., 1

5DH-2314F-L0-00

—

$34.10

In stock

55

BOLT 1

4SS-23346-L0-00

—
Out of stock

56

PROTECTOR COMP., 2

4SS-2314J-00-00

1
Out of stock

57

PROTECTOR COMP., 1

4SS-2314H-00-00

1
Out of stock

58

BOLT 2

3SP-23356-L0-00

—

$5.19

In stock

59

GUIDE, CABLE

4EW-2331E-L1-00

—

$25.85

In stock

60

EMBLEM, YAMAHA

99243-00160-00

—

$11.29

In stock

61

EMBLEM, YAMAHA

99243-00160-00

—

$11.29

In stock
