2016 Yamaha YZ250G (YZ250G2) Starter Diagram

← All diagrams

Find the part on the Starter diagram for your 2016 Yamaha YZ250G (YZ250G2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

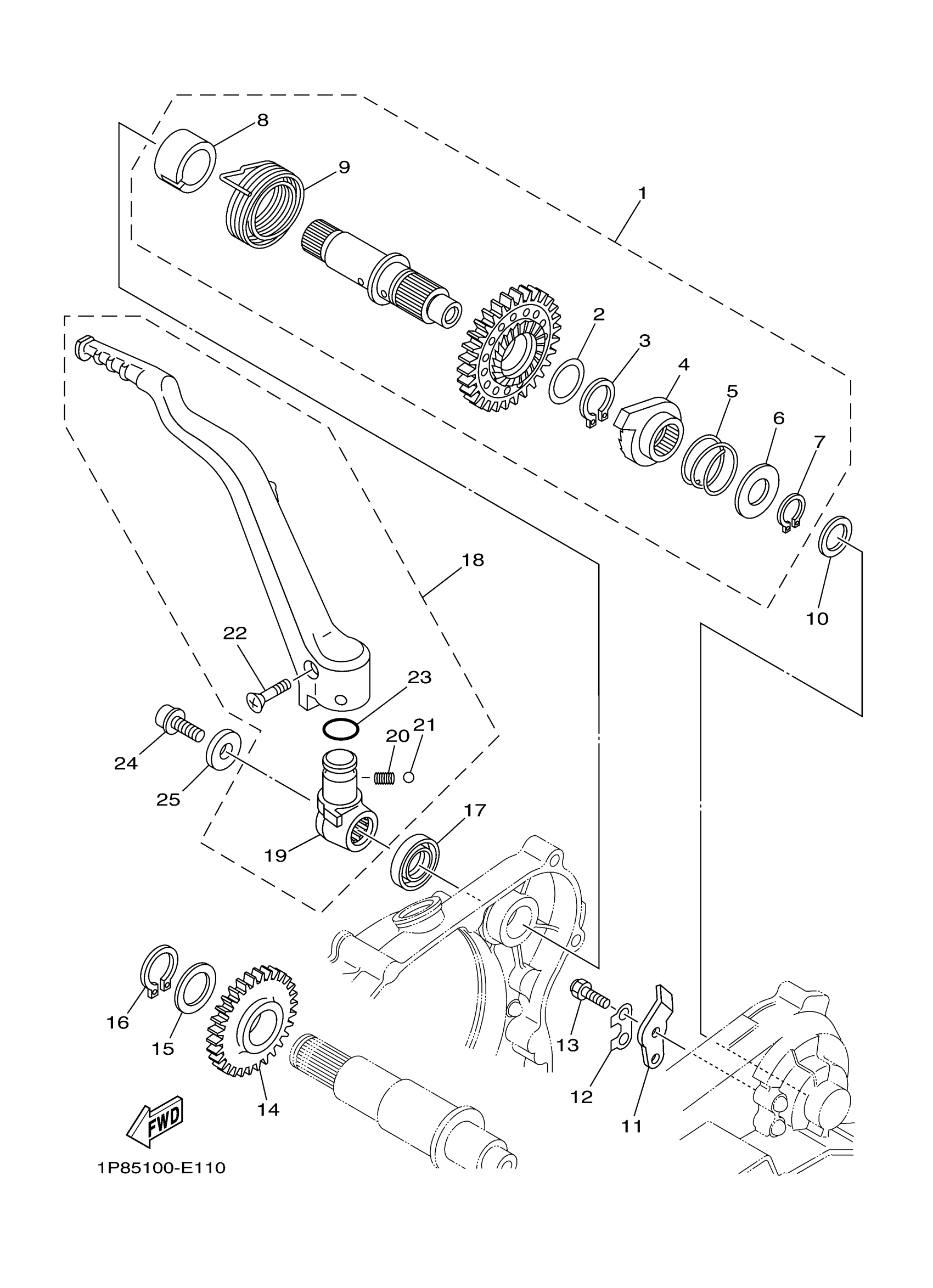

2016 Yamaha YZ250G (YZ250G2) Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

KICK SHAFT ASSY

5NX-15601-10-00

1

$253.43

In stock

2

WASHER, PLATE (2K7)

90201-20685-00

1

$5.69

In stock

3

CIRCLIP (525)

93410-20038-00

1

$2.62

In stock

4

WHEEL, RATCHET

4GY-15671-00-00

1

$84.20

In stock

5

SPRING, COMPRESSION

90501-16016-00

1

$4.60

In stock

6

WASHER, PLATE(4GL)

90201-167P7-00

1

$8.12

In stock

7

CIRCLIP(13T)

99009-16400-00

1

$5.35

In stock

8

GUIDE, SPRING

5NL-15664-00-00

1

$11.83

In stock

9

SPRING, TORSION(2VM)

90508-30743-00

1

$16.62

In stock

10

WASHER, PLATE (25H)

90201-162H4-00

1

$7.92

In stock

11

GUIDE, RATCHET WHEEL

2NX-15674-00-00

1

$8.71

In stock

12

WASHER, LOCK

214-15686-00-00

1

$6.38

In stock

13

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

14

GEAR, KICK IDLE

5CU-15651-00-00

1

$121.55

In stock

15

WASHER PLATE 328171160000

90201-20276-00

1
Out of stock

16

CIRCLIP(1AR)

99009-20400-00

—
Out of stock

17

OIL SEAL (22U)

93102-18278-00

—

$10.43

In stock

18

KICK CRANK ASSY

5NX-15620-20-00

—

$186.90

In stock

19

BOSS, KICK CRANK

5NX-15621-10-00

—

$74.06

In stock

20

SPRING, COMPRESSION

90501-147A5-00

—

$6.17

In stock

21

BALL (12R)

93507-32031-00

—
Out of stock

22

SCREW, COUNTERSUNK

90151-06045-00

—

$6.17

In stock

23

O-RING(36Y)

93210-17570-00

—

$5.86

In stock

24

BOLT, HEXAGON SOCKET HEAD

90110-08052-00

—

$6.26

In stock

25

WASHER, PLATE

90201-08048-00

—
Out of stock
