2016 Yamaha Wolverine (YXE70WDBGG) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2016 Yamaha Wolverine (YXE70WDBGG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

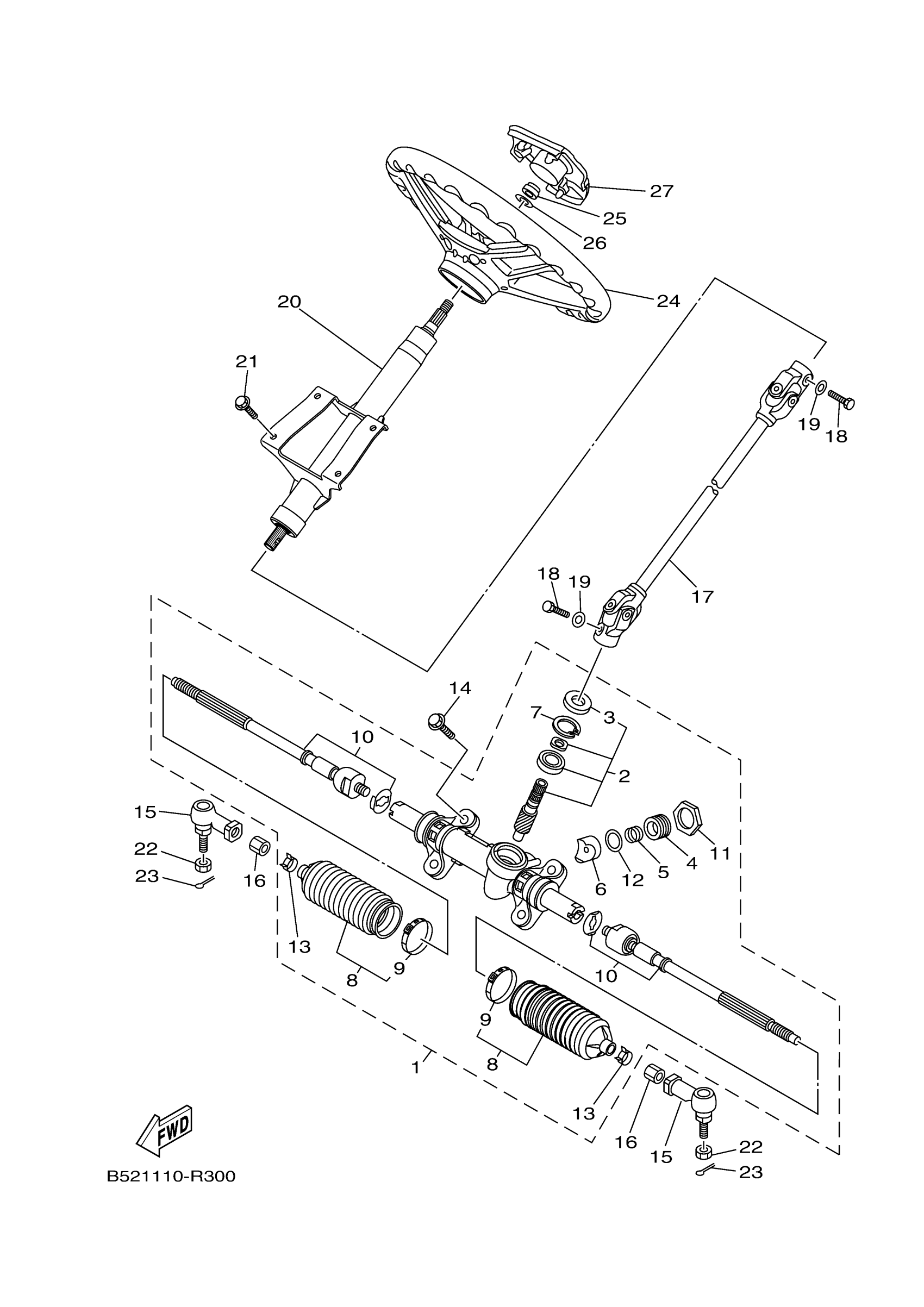

2016 Yamaha Wolverine (YXE70WDBGG) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STEERING ASSY

1XD-F3400-02-00

—
Out of stock

2

STEERING PINION SET

1XD-F38G0-00-00

1

$38.17

In stock

3

SEAL

1XD-F3844-00-00

1

$5.11

In stock

4

COVER,ADJUST

1XD-F387G-00-00

—

$3.15

In stock

5

SPRING,PRESSURE

1XD-F387K-00-00

—

$1.90

In stock

6

PAD,PRESSURE

1XD-F387F-00-00

—

$12.23

In stock

7

RING,STOPPER

1XD-F387J-00-00

—

$1.05

In stock

8

SEAL 1 W/ BAND SET OF 2

1XD-F1208-00-00

—

$17.38

In stock

9

BAND

1XD-F3489-00-00

1

$2.51

In stock

10

RACK END SET

1XD-F38H0-00-00

—

$74.44

In stock

11

LOCK ASSY

1XD-F178K-00-00

—

$2.55

In stock

12

WASHER

1XD-F3165-00-00

1

$2.03

In stock

13

CLIP

1XD-F3447-00-00

1

$1.57

In stock

14

BOLT, FLANGE

95022-10030-00

1

$6.25

In stock

15

JOINT, UNIVERSAL 1

5B4-23841-00-00

1

$60.93

In stock

16

NUT 1

2PG-F3833-00-00

—

$2.67

In stock

17

STEERING SHAFT ASS

2MB-F3840-01-00

—
Out of stock

18

BOLT, SOCKET

91317-08025-00

—

$6.25

In stock

19

WASHER, PLATE(3XP)

90201-083P5-00

—
Out of stock

20

COLUMN, STEERING

1XD-F3811-00-00

—

$163.06

In stock

21

BOLT, FLANGE

95812-08020-00

—

$1.69

In stock

22

NUT, CASTLE

90171-12001-00

—

$2.85

In stock

23

PIN, COTTER

91490-20025-00

—

$1.31

In stock

24

STEERING WHEEL KIT

2HC-F3838-09-00

—
Out of stock

25

NUT, SELF-LOCKING

90185-12008-00

—
Out of stock

26

YBS66-12 WASHER,PLAIN

92990-12200-00

—

$6.17

In stock

27

COVER, STEERING

1XD-F3818-00-00

—

$5.89

In stock
