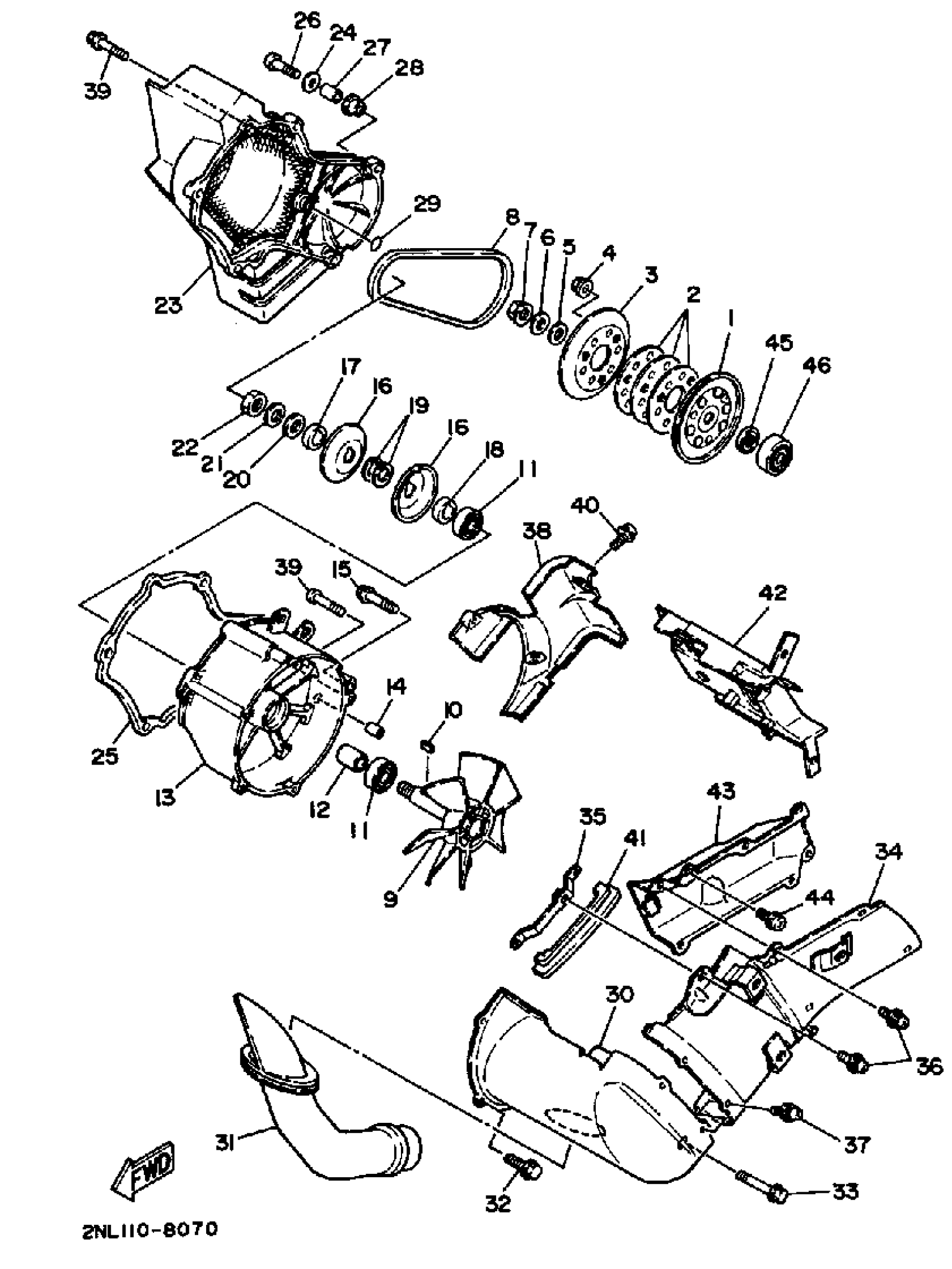

Yamaha YFP350U (TERRA PRO) 1988 AIR SHROUD FAN Diagram
#
1
PULLEY 1
2NL-12618-01-00
Unavailable
2
WASHER
2NL-12673-00-00
Unavailable
3
PULLEY 3
2NL-12648-00-00
Unavailable
5
WASHER
92990-14600-00
Unavailable
9
FAN
2NL-12611-00-00
Unavailable
12
COLLAR
90387-173T7-00
Unavailable
13
CASE, FAN
2NL-12621-00-00
Unavailable
16
PULLEY 2
2NL-12619-00-00
Unavailable
16
SCREW, PAN
98507-06035-00
Unavailable
17
COLLAR 2
(2NL-12665-01-00)
Unavailable
18
COLLAR 1
(2NL-12662-00-00)
Unavailable
19
WASHER, CLAW (8H8)
90214-17017-00
Unavailable
19
WASHER, CLAW (1.0T)
90214-17018-00
Unavailable
20
WASHER, PLATE (8H8)
90201-17713-00
Unavailable
21
WASHER(JN5)
92907-16100-00
Unavailable
22
NUT
90170-16425-00
Unavailable
23
DUCT
2NL-12661-00-00
Unavailable
24
WASHER, PLATE 8221447500
90201-06057-00
Unavailable
25
DAMPER, DUCT 2
2NL-12685-00-00
Unavailable
27
COLLAR(36Y)
90387-060J4-00
Unavailable
28
GROMMET
52W-15486-00-00
Unavailable
29
O-RING (5Y1)
93210-08521-00
Unavailable
30
AIR SHROUD, CYLINDER 2
2NL-12652-00-00
Unavailable
31
DUCT 3
2NL-12693-00-00
Unavailable
32
BOLT, FLANGE
95817-06016-00
Unavailable
33
BOLT, WASHER BASED(4JG)
90105-08721-00
Unavailable
34
AIR SHROUD, CYLINDER 3
2NL-12653-00-00
Unavailable
35
STAY 2
2NL-12638-00-00
Unavailable
36
SCREW, WITH WASHER(35R)
90159-06093-00
Unavailable
37
SCREW, WITH WASHER (34K)
90159-06078-00
Unavailable
38
AIR SHROUD, CYLINDER 1
2NL-12651-00-00
Unavailable
39
SCREW PAN HEAD
98580-06545-00
Unavailable
40
SCREW, WITH WASHER(35R)
90159-06093-00
Unavailable
41
DAMPER, AIR SHROUD
2NL-12658-00-00
Unavailable
42
AIR SHROUD, CYLINDER 4
(2NL-12654-00-00)
Unavailable
43
FITTING PLATE
(2NL-12643-00-00)
Unavailable
44
SCREW, WITH WASHER(35R)
90159-06093-00
Unavailable
45
OIL SEAL,SW-TYPE
93103-17161-00
Unavailable
46
BRG,R-B 6303 47MM 115G NK
93306-30302-00
Unavailable
