1968 Yamaha YCS1C (YCS1C) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1968 Yamaha YCS1C (YCS1C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

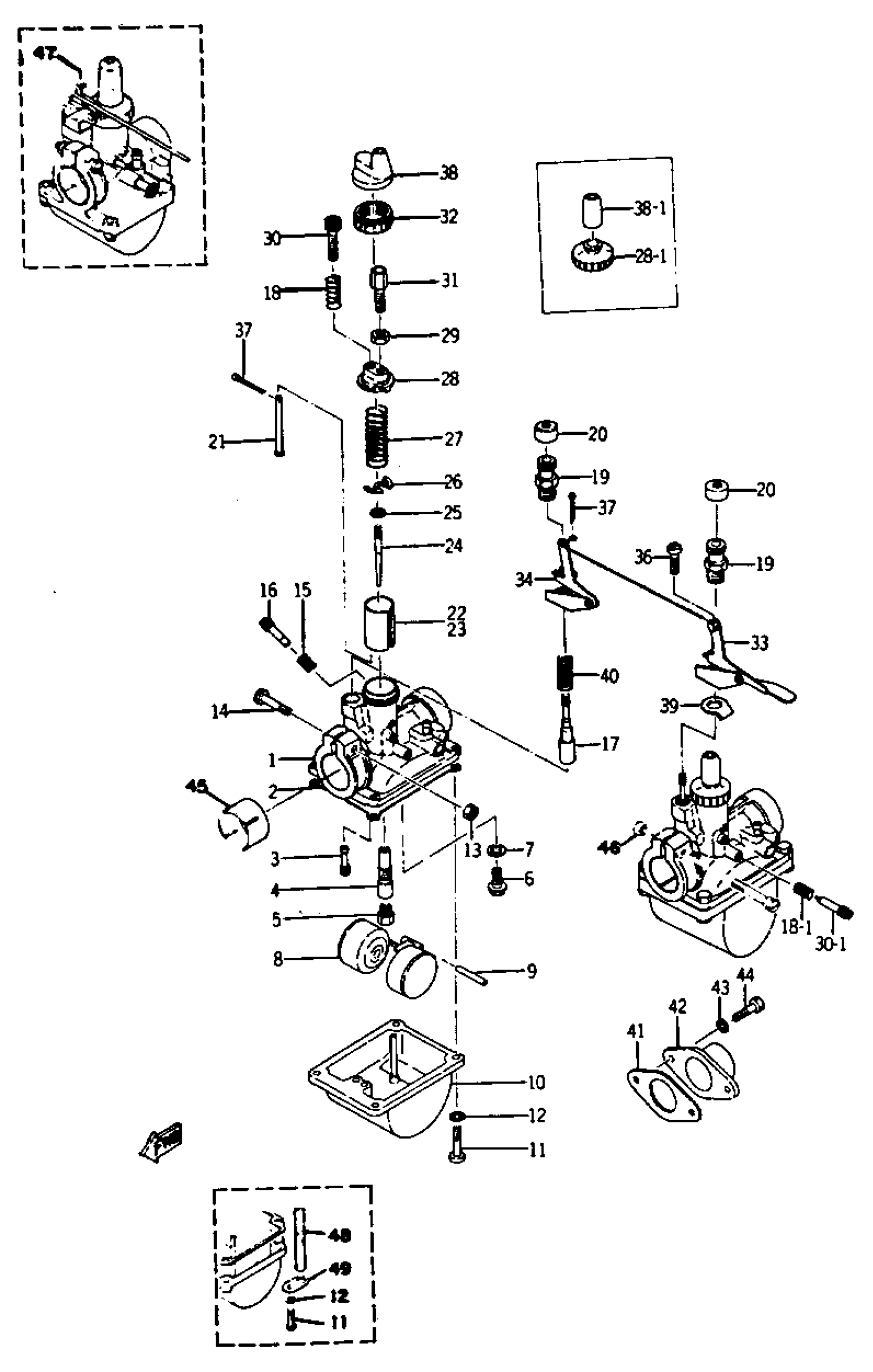

1968 Yamaha YCS1C (YCS1C) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

(174-14101-60-00)

1
Out of stock

1

CARBURETOR ASSEMBLY 1

(174-14101-60-00)

1
Out of stock

1

CARBURETOR ASSEMBLY 1

(174-14101-60-00)

1
Out of stock

1

SPRING, AIR ADJUSTING

174-14134-00-00

—

$6.72

In stock

1

TOP, MIXING CHAMBER

(174-14158-01-00)

1
Out of stock

1

CAP

(174-14169-01-00)

1
Out of stock

1

CARBURETOR ASSEMBLY 1

(193-14101-61-00)

1
Out of stock

1

THROTTLE SCREW SET

53L-14103-00-00

—
Out of stock

2

GASKET, FLOAT CHAMBER

164-14184-00-00

1

$14.25

In stock

2

CARBURETOR ASSEMBLY 2

(174-14102-60-00)

1
Out of stock

2

CARBURETOR ASSEMBLY 2

(174-14102-60-00)

1
Out of stock

2

CARBURETOR ASSEMBLY 2

(174-14102-60-00)

1
Out of stock

2

CARBURETOR ASSEMBLY 2

(193-14102-61-00)

1
Out of stock

3

JET, PILOT #20

(127-14142-20-00)

1
Out of stock

3

JET, PILOT (# 20)

193-14142-20-00

1
Out of stock

3

JET, PIL0T (# 30)

193-14142-30-A0

—
Out of stock

4

NOZZLE, MAIN

(174-14141-26-00)

1
Out of stock

4

NOZZLE, MAIN

(174-14141-30-00)

1
Out of stock

5

JET, MAIN #50

(137-14143-10-00)

1
Out of stock

5

. JET, MAIN #55

137-14143-11-00

1
Out of stock

5

JET, MAIN (#60)

137-14143-12-00

1
Out of stock

5

JET, MAIN #65

(137-14143-13-00)

1
Out of stock

5

JET, MAIN (#70)

137-14143-14-00

1
Out of stock

5

JET, MAIN #75

(137-14143-15-00)

1
Out of stock

5

. JET, MAIN #80

137-14143-16-00

1
Out of stock

5

. JET, MAIN #90

137-14143-18-00

1
Out of stock

6

VALVE SEAT ASSY

353-14190-15-00

—

$36.18

In stock

7

WASHER, VALVE SEAT

127-14195-00-00

—

$6.40

In stock

8

. FLOAT

164-14185-00-00

1
Out of stock

8

FLOAT

205-14185-00-00

—

$58.29

In stock

9

PIN, FLOAT

127-14186-00-00

—

$6.23

In stock

10

BODY, FLOAT CHMBR 1

(164-14181-00-00)

1
Out of stock

10

BODY, FLOAT CHMBR 1

(174-14181-01-00)

1
Out of stock

11

SCREW,PAN HEAD

92503-04015-00

1
Out of stock

11

SCREW, PAN HEAD(GA5)

98580-04014-00

—

$2.78

In stock

12

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

13

NUT, HOLDING

(127-14164-00-00)

1
Out of stock

13

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

14

. SCREW, BODY FITTING

127-14125-01-00

1
Out of stock

14

. SCREW, BODY FITTING

127-14125-01-00

1
Out of stock

14

SCREW, BODY FITTING

(137-14125-00-00)

1
Out of stock

15

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

15

SPRING, AIR ADJUSTING

174-14134-00-00

—

$6.72

In stock

16

AIR SCREW SET

22K-14104-00-00

—

$9.95

In stock

17

. PLUNGER, STARTER

174-14171-00-00

1
Out of stock

18

SPRING, THROTTLE STOP

137-14133-00-00

—

$6.15

In stock

18

SPRING, THRTL STOP

(193-14133-00-00)

1
Out of stock

19

CAP, PLUNGER

(132-14174-00-00)

1
Out of stock

20

COVER, PLUNGER CAP

132-14173-00-00

—

$8.70

In stock

21

BAR, THROTTLE

(164-14114-00-00)

1
Out of stock

22

VALVE, THROTTLE 1

(174-14112-30-00)

1
Out of stock

22

VALVE, THROTTLE 1

(183-14112-30-00)

1
Out of stock

22

VALVE, THROTTLE 1

(193-14112-25-00)

1
Out of stock

23

VALVE, THROTTLE 2

(174-14113-30-00)

1
Out of stock

23

VALVE, THROTTLE 2

(183-14113-30-00)

1
Out of stock

23

VALVE, THROTTLE 2

(193-14113-25-00)

1
Out of stock

24

NEEDLE

(156-14116-02-00)

1
Out of stock

24

. NEEDLE

156-14116-10-00

1
Out of stock

25

CLIP

3FA-14137-00-00

—

$6.80

In stock

26

. SEAT, SPRING

137-14136-00-00

1
Out of stock

26

SEAT, SPRING

212-14136-00-00

—

$7.86

In stock

27

SPRING, THRTL VALVE

(152-14131-00-00)

1
Out of stock

27

SPRING, THROTTLE VALVE

174-14131-01-00

—

$6.83

In stock

28

TOP, MIXING CHAMBER

(174-14158-00-00)

1
Out of stock

28

TOP, MIXING CHAMBER

193-14158-00-00

—
Out of stock

29

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

30

SCREW, THRTL STOP

(127-14121-00-00)

1
Out of stock

31

CABLE ADJUST SCREW SET

12G-14106-00-00

—

$17.66

In stock

31

SCREW, CABLE ADJUSTING

(193-14124-26-00)

1
Out of stock

32

CAP, MIXING CHAMBER

(174-14168-00-00)

1
Out of stock

33

LEVER, STARTER 1

(174-14175-01-00)

1
Out of stock

33

LEVER, STARTER 1

(174-14175-01-00)

1
Out of stock

33

LEVER, STARTER 1

(193-14175-01-00)

1
Out of stock

34

LEVER, STARTER 2

(174-14176-00-00)

1
Out of stock

34

LEVER, STARTER 2

(193-14176-00-00)

1
Out of stock

35

ROD, STARTER LEVER

(174-14177-00-00)

1
Out of stock

36

SCREW, ROD

(132-14486-00-00)

1
Out of stock

36

SCREW, ROD

(193-14486-00-00)

1
Out of stock

37

. PIN, COTTER

91401-10015-00

1
Out of stock

38

CAP

(174-14169-00-00)

1
Out of stock

39

PLATE, STARTER LVR

(174-14178-00-00)

1
Out of stock

40

SPRING, PLUNGER

132-14135-00-00

—

$4.57

In stock

41

GASKET, MANIFOLD

(174-13556-01-00)

1
Out of stock

42

MANIFOLD, INTAKE

(174-13555-00-00)

1
Out of stock

42

MANIFOLD, INTAKE

(193-13555-60-00)

1
Out of stock

42

JOINT, CARBURETOR

(193-13565-60-00)

1
Out of stock

43

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

44

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

45

GASKET, INSULATING

(164-14156-00-00)

1
Out of stock

46

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

47

. PIN, COTTER

91490-12012-00

1

$2.77

In stock

48

PIPE, AIR VENT

183-14197-01-00

—
Out of stock

49

PLATE

132-14146-00-00

—

$6.65

In stock
