2016 Yamaha Bolt (XVS95CGL) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 2016 Yamaha Bolt (XVS95CGL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

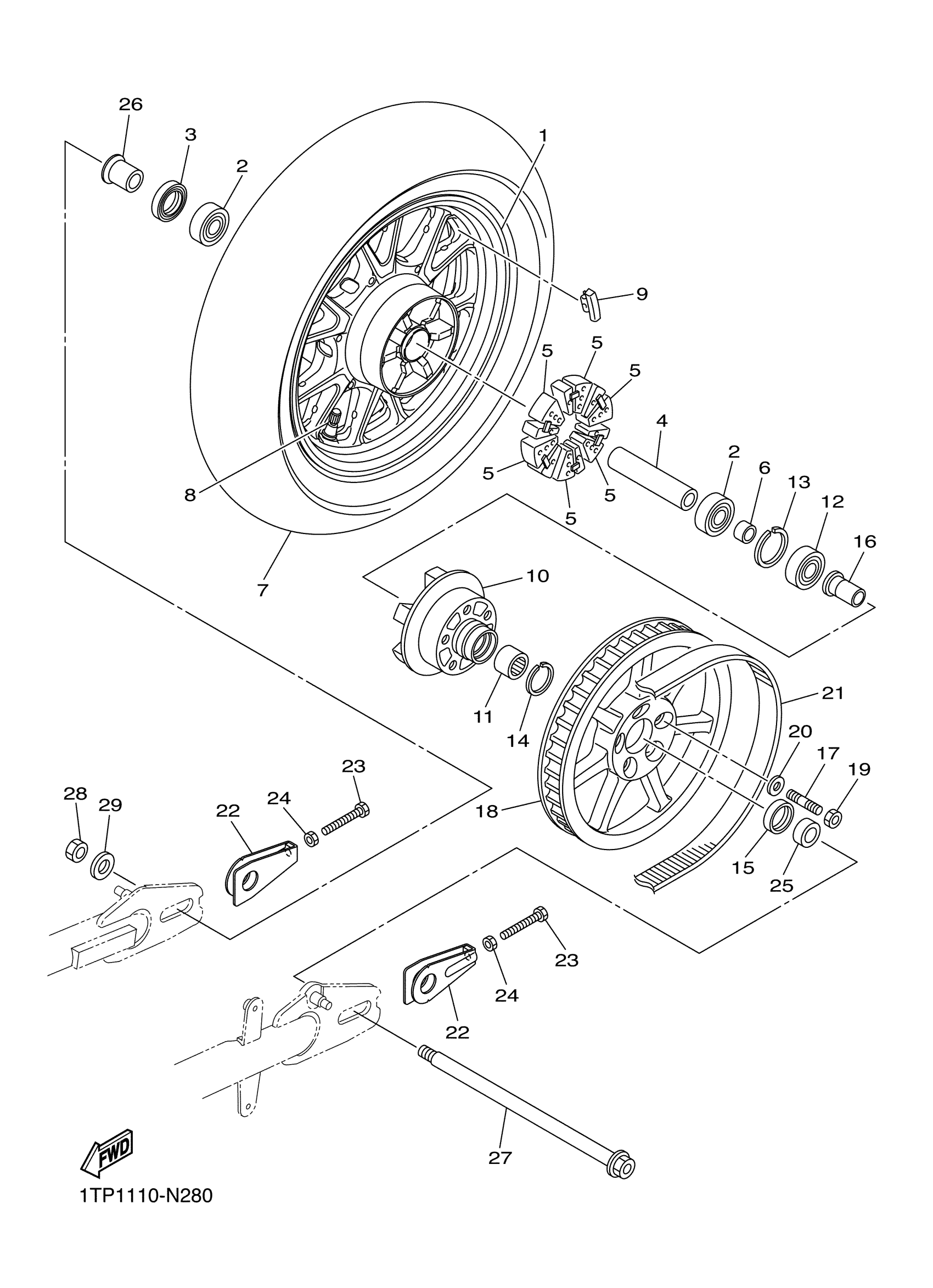

2016 Yamaha Bolt (XVS95CGL) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAST WHEEL, REAR

1TP-25338-00-00

—
Out of stock

2

1

$33.86

In stock

3

OIL SEAL(39X)

93106-28023-00

1

$10.62

In stock

4

SPACER, BEARING

1TP-25317-00-00

1

$14.35

In stock

5

DAMPER

4WM-25364-00-00

—

$19.54

In stock

6

COLLAR, WHEEL

1TP-25383-00-00

1

$18.31

In stock

7

1

$338.29

In stock

8

VALVE, RIM(2GH)

93900-00030-00

1

$14.46

In stock

9

BALANCER, WHEEL

5MT-25398-00-00

1

$15.54

In stock

9

BALANCER, WHEEL

5MT-25398-10-00

1

$15.37

In stock

9

BALANCER, WHEEL

5MT-25398-20-00

—

$38.22

In stock

10

CLUTCH, HUB

1TP-25366-00-00

—

$170.88

In stock

11

BEARING

93311-32698-00

1

$64.14

In stock

12

BEARING(3BC)

93306-30437-00

1

$55.54

In stock

13

CIRCLIP(26H)

99009-52500-00

1

$10.74

In stock

14

CIRCLIP

93450-35163-00

—
Out of stock

15

OIL SEAL (30X42X8-102)

93106-30004-00

—

$10.98

In stock

16

COLLAR, WHEEL

4WM-25376-10-00

—

$38.07

In stock

17

BOLT, STUD

95612-12630-00

—

$8.63

In stock

18

SPROCKET, DRIVEN (70T)

1TP-25470-00-00

—

$616.80

In stock

19

NUT, U

95614-12100-00

—

$3.97

In stock

20

WASHER, PLATE

90201-12045-00

—

$5.14

In stock

21

V-BELT

1TP-46241-10-00

—

$338.64

In stock

22

PULLER, CHAIN 1

1TP-25388-00-00

—

$23.26

In stock

23

BOLT(4SR)

90101-08777-00

—

$6.31

In stock

24

NUT, HEXAGON SMALL

95317-08700-00

—

$7.05

In stock

25

COLLAR

90387-20034-00

—

$13.43

In stock

26

COLLAR

90387-2000B-00

1
Out of stock

27

AXLE, WHEEL

1TP-25381-00-00

—

$87.69

In stock

28

NUT, SELF-LOCKING

90185-18009-00

—

$15.86

In stock

29

WASHER, PLATE

90201-18020-00

—

$2.37

In stock
