2016 Yamaha Bolt (XVS95CGL) Front Fork Diagram

← All diagrams

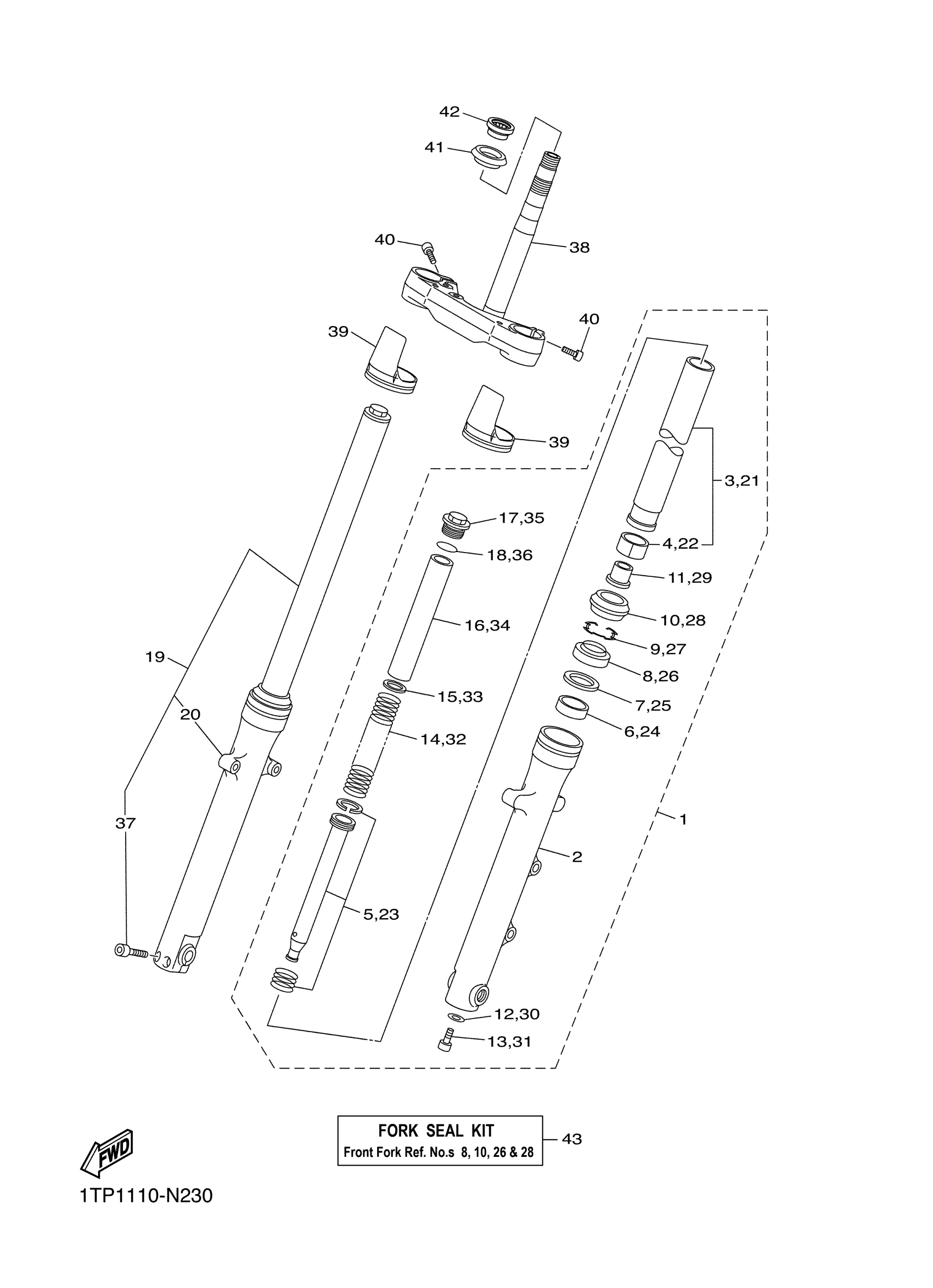

Find the part on the Front Fork diagram for your 2016 Yamaha Bolt (XVS95CGL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha Bolt (XVS95CGL) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L

1TP-23102-01-00

—

$655.08

In stock

2

TUBE, OUTER (L.H)

1TP-23126-01-00

—

$371.91

In stock

3

INNER TUBE COMP.1

1TP-23110-01-00

—

$440.69

In stock

4

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

5

CYLINDER COMP., FR

1TP-23170-01-00

1

$53.66

In stock

6

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

7

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

8

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

9

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

10

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

11

SPINDLE, TAPER

1TP-23173-00-00

—

$24.54

In stock

12

GASKET

509-23158-L0-00

1

$14.34

In stock

13

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

14

SPRING, FRONT FORK

1TP-23141-01-00

—

$38.35

In stock

15

WASHER, SPRING UPPER

1TP-23149-00-00

1

$3.29

In stock

16

SPACER

1TP-23118-00-00

—

$22.69

In stock

17

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

18

O-RING

1TP-23188-01-00

—

$4.77

In stock

19

FRONT FORK ASSY (R

1TP-23103-01-00

—

$655.08

In stock

20

TUBE, OUTER

1TP-23136-01-00

—

$490.71

In stock

21

INNER TUBE COMP.1

1TP-23110-01-00

—

$440.69

In stock

22

METAL, SLIDE

4FM-23171-40-00

1

$20.37

In stock

23

CYLINDER COMP., FR

1TP-23170-01-00

1

$53.66

In stock

24

METAL, SLIDE 1

4FM-23125-40-00

1

$28.47

In stock

25

WASHER, OIL SEAL

36Y-23146-10-00

1

$22.06

In stock

26

OIL SEAL

4EB-23145-01-00

1

$24.25

In stock

27

CLIP, OIL SEAL

26H-23156-00-00

1

$6.62

In stock

28

SEAL, DUST

4EB-23144-00-00

1

$19.48

In stock

29

SPINDLE, TAPER

1TP-23173-00-00

—

$24.54

In stock

30

GASKET

509-23158-L0-00

1

$14.34

In stock

31

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

32

SPRING, FRONT FORK

1TP-23141-01-00

—

$38.35

In stock

33

WASHER, SPRING UPPER

1TP-23149-00-00

1

$3.29

In stock

34

SPACER

1TP-23118-00-00

—

$22.69

In stock

35

BOLT, CAP

1D0-23111-00-00

—

$43.83

In stock

36

O-RING

1TP-23188-01-00

—

$4.77

In stock

37

BOLT, SOCKET

91314-08035-00

—
Out of stock

38

UNDER BRACKET COMP.

1TP-23340-01-00

—

$673.99

In stock

39

COVER

4PU-2331G-00-00

—

$10.42

In stock

40

BOLT,SOCKET

91314-10020-00

—

$6.68

In stock

41

SEAL, STEERING

3FV-23462-00-00

—

$21.37

In stock

42

BEARING(3FV)

93399-99932-00

—

$55.01

In stock

43

FORK SEAL KIT (TWO FORKS)

4EB-W003B-00-00

—

$33.25

In stock
