2016 Yamaha Bolt (XVS95CGL) Fuel Tank Diagram

← All diagrams

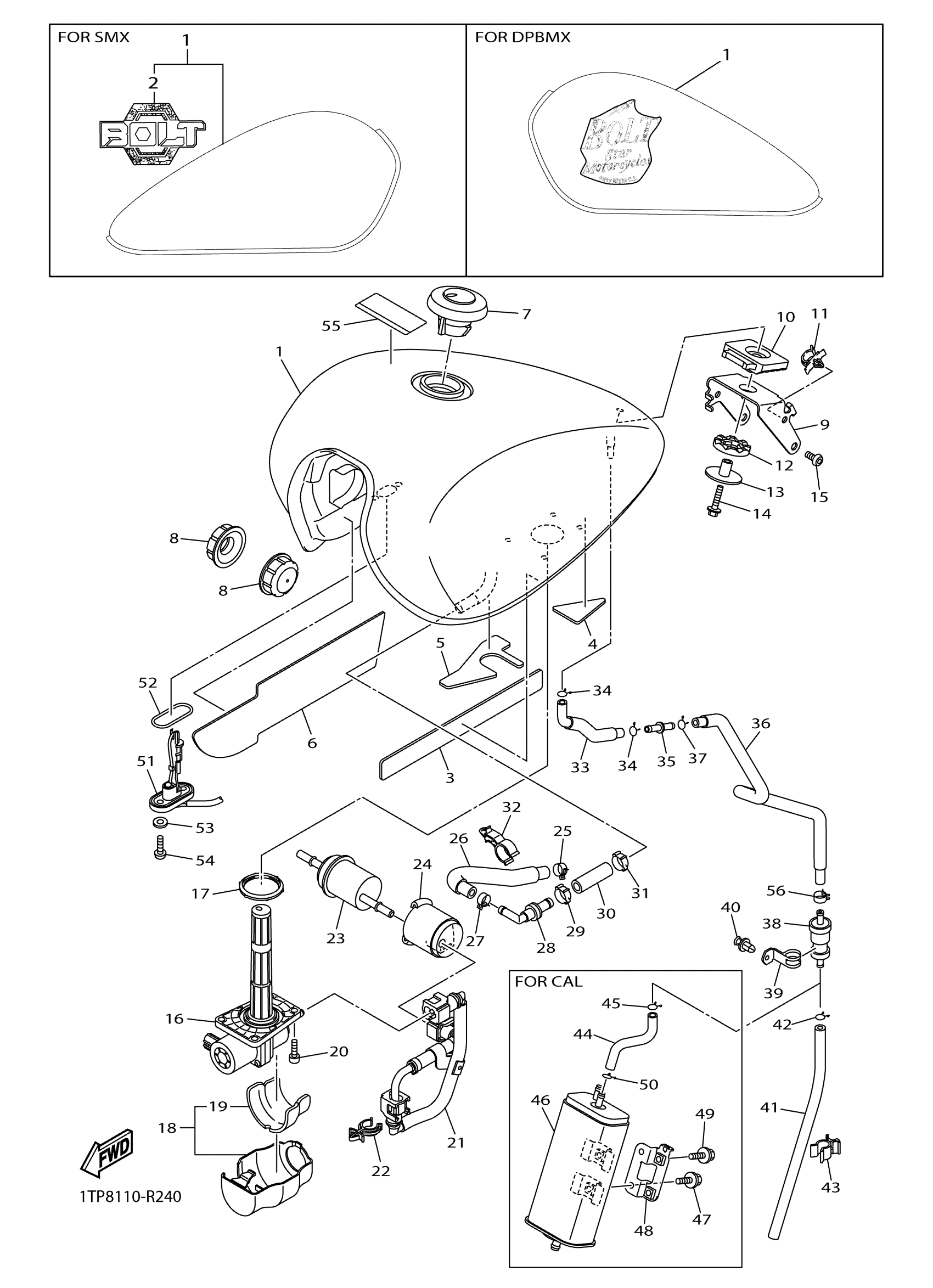

Find the part on the Fuel Tank diagram for your 2016 Yamaha Bolt (XVS95CGL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha Bolt (XVS95CGL) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK ASSY

1TP-W2410-01-X9

—
Out of stock

2

GRAPHIC, FUEL TANK 1

1TP-24244-30-00

1
Out of stock

3

DAMPER, PLATE 1

1TP-2414H-00-00

1
Out of stock

4

DAMPER, PLATE 2

1TP-2414J-00-00

1
Out of stock

5

DAMPER, PLATE 3

1TP-2414K-00-00

1
Out of stock

6

PROTECTOR, FUEL TANK

1TP-24141-01-00

1

$33.18

In stock

7

CAP ASSY

4NK-24602-20-00

1

$113.06

In stock

8

DAMPER, LOCATING 1

1TP-24181-00-00

1

$6.45

In stock

9

BRACKET, TANK FITTING

1TP-2413Y-00-00

1
Out of stock

10

DAMPER, LOCATING 2

1TP-24182-00-00

—

$10.25

In stock

11

CLAMP

90464-14001-00

—

$4.67

In stock

12

DAMPER, LOCATING 3

1TP-24183-00-00

—
Out of stock

13

COLLAR

90387-06177-00

—
Out of stock

14

BOLT, FLANGE

95812-06030-00

1

$1.66

In stock

15

BOLT, BUTTON HEAD

92012-08012-00

1

$6.37

In stock

16

FUEL PUMP COMP.

1TP-13907-00-00

—

$423.89

In stock

17

O-RING

1TP-24486-00-00

—

$18.21

In stock

18

COVER

1TP-24474-01-00

—
Out of stock

19

DAMPER, PLATE 4

1TP-2414N-00-00

—
Out of stock

20

BOLT, SOCKET

91317-05016-00

—

$2.48

In stock

21

FUEL PIPE ASSY

1TP-24330-01-00

—

$142.62

In stock

22

CLAMP

90464-16240-00

1

$2.62

In stock

23

FILTER

1TP-13915-00-00

—

$101.37

In stock

24

BAND 1

1TP-24398-00-00

—

$9.37

In stock

25

CLIP

90467-12003-00

—

$6.25

In stock

26

PIPE 5

1TP-24315-01-00

—

$35.68

In stock

27

CLIP

90467-12003-00

—

$6.25

In stock

28

CHECK VALVE ASSY

1TP-14860-00-00

—

$37.62

In stock

29

CLIP

90467-150A6-00

—

$5.45

In stock

30

PIPE 4

1TP-24314-01-00

—
Out of stock

31

CLIP

90467-150A6-00

—

$5.45

In stock

32

CLAMP

90464-17009-00

—

$5.65

In stock

33

PIPE 3

1TP-24313-00-00

—

$17.65

In stock

34

CLIP

90467-090A2-00

—

$2.51

In stock

35

JOINT

4XY-14568-00-00

—

$5.93

In stock

36

PIPE 6

1TP-24316-00-00

—

$39.60

In stock

37

CLIP

90467-090A2-00

—

$2.51

In stock

38

ROLL OVER VALVE ASSY

5PX-24180-00-00

—

$50.86

In stock

39

CLAMP 2

1TP-24136-00-00

—

$5.86

In stock

40

RIVET

90269-05005-00

1

$2.92

In stock

41

HOSE (L400)

90445-116K9-00

—
Out of stock

42

CLIP

90467-090A2-00

—

$2.51

In stock

43

CLAMP

90464-12015-00

—

$1.00

In stock

51

—

$82.59

In stock

52

GASKET, SENDER UNIT

42X-85753-00-00

—

$6.72

In stock

53

WASHER, PLATE(3MB)

90202-05187-00

—

$1.32

In stock

54

SCREW

90149-06108-00

—

$0.95

In stock

55

LABEL, CAUTION

1TP-2118K-01-00

—

$3.66

In stock

56

CLIP

90467-09001-00

—

$1.75

In stock
