2015 Yamaha Bolt R Spec (XVS95CFS) Flasher Light Diagram

← All diagrams

Find the part on the Flasher Light diagram for your 2015 Yamaha Bolt R Spec (XVS95CFS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

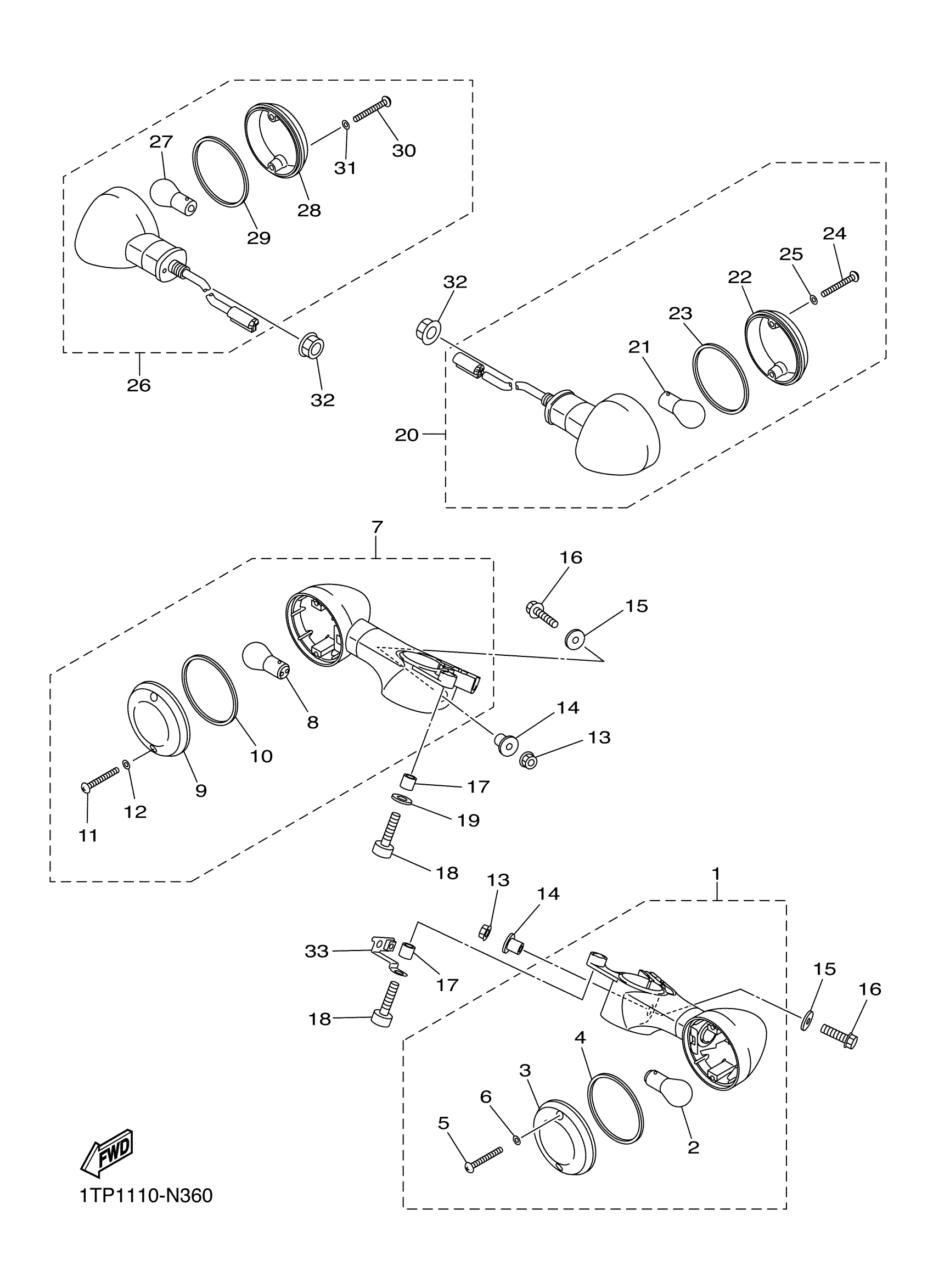

2015 Yamaha Bolt R Spec (XVS95CFS) Flasher Light Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FLASHER LIGHT ASSY 1

1TP-83310-00-00

1

$81.57

In stock

2

BULB, FLASHER (12V-23/8W)

5VN-83311-00-00

1

$13.06

In stock

3

LENS, FLASHER

5PX-83312-10-00

1

$8.32

In stock

4

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

5

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

6

WASHER

5PX-83348-00-00

1

$6.38

In stock

7

FRONT FLASHER LIGHT ASSY 2

1TP-83320-00-00

—

$81.57

In stock

8

BULB, FLASHER (12V-23/8W)

5VN-83311-00-00

1

$13.06

In stock

9

LENS, FLASHER

5PX-83312-10-00

1

$8.32

In stock

10

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

11

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

12

WASHER

5PX-83348-00-00

1

$6.38

In stock

13

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

14

COLLAR

90387-06076-00

1

$5.60

In stock

15

WASHER, PLATE

90201-06045-00

1

$6.18

In stock

16

BOLT, SMALL FLANGE

95027-06025-00

—

$3.18

In stock

17

COLLAR

90387-08085-00

—

$5.74

In stock

18

BOLT, SOCKET

91317-08025-00

—

$6.25

In stock

19

WASHER, PLATE(3XP)

90201-083P5-00

—
Out of stock

20

REAR FLASHER LIGHT ASSY 1

5C7-83330-10-00

—

$76.02

In stock

21

BULB, FLASHER (12V-21W)

5VN-83331-00-00

—

$12.28

In stock

22

LENS, FLASHER 2

5PX-83342-10-00

—

$18.09

In stock

23

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

24

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

25

WASHER

5PX-83348-00-00

1

$6.38

In stock

26

REAR FLASHER LIGHT ASSY 2

5C7-83340-10-00

—

$80.77

In stock

27

BULB, FLASHER (12V-21W)

5VN-83331-00-00

—

$12.28

In stock

28

LENS, FLASHER 2

5PX-83342-10-00

—

$18.09

In stock

29

GASKET, FLASHER LENS

5PX-83313-00-00

1

$6.38

In stock

30

SCREW, TAPPING

97704-40625-00

1

$6.25

In stock

31

WASHER

5PX-83348-00-00

1

$6.38

In stock

32

95702-12500

95702-12500-00

—

$3.03

In stock

33

BRACKET

1TP-2256L-00-00

—

$4.98

In stock
